Построение чертежа брюк. Передняя деталь

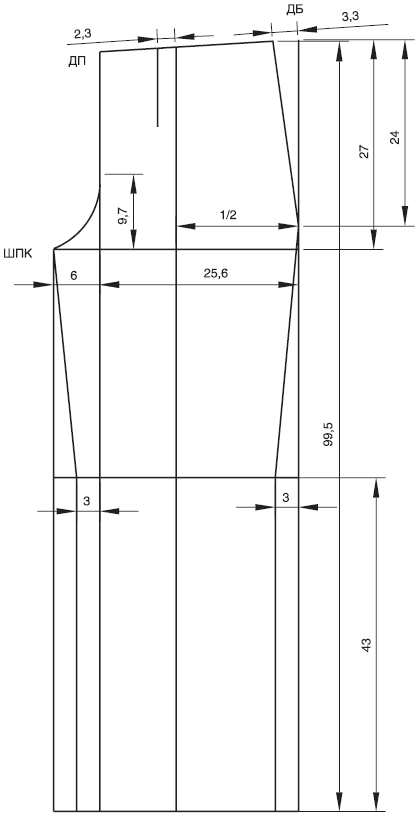

Чертеж «Брюки. Передняя деталь»

1. Сетка чертежа. Отступив от нижнего края листа, проведем горизонталь, являющуюся линией низа брюк.

2. Все длины уменьшим на величину каблука, пусть в нашем случае это будет 10 см. Через косую линию запишем истинную длину изделия: ДП = 108/98, ДБ = 109,5/99,5, ДЗ = 109,5/99,5 и ВК = 53/43.

Отступив от правого края листа 20-25 масштабных сантиметров (для тех, кто строит масштабной линейкой на листе А4), поднимем вверх вертикаль на величину ДБ = 99,5 см, получая линию бокового шва. Точка ДБ.

3. По линии низа отложим влево от бокового шва ширину переднего полотнища ШПД = 25,6 см.

4. Из полученной точки поднимем вертикаль линии середины переда ДП = 98 см. Точка ДП.

5. По линии бокового шва от точки ДБ вниз откладываем величину ВС = 27 см, получая линию сидения.

6. От линии низа вверх отложим значение ВК = 43 см, получая линию колена.

7. Передний клин. От линии середины переда по линии сидения влево отложить ширину переднего клина равную 6 см, полученную точку обозначим ШПК.

При построении мужских брюк от линии сидения вверх по линии середины переда отложить значение ШПК = 6 см. Выполнить сопряжение полученной точки с точкой ШПК. Ножки циркуля ставятся в точки, которые надо сопрягать. Радиусом 6 см сделаем засечки. r1 = 6 см, r2 = 6 см.

Получив пересечение двух дуг, поставим в него ножку циркуля и r3 = 6 см соединим точки. Сопряжение получено.

Итак, r1 = r2 = r3 = 6 см.

Для построения женских брюк фактическое расстояние от линии талии до линии ВС разбить в пропорциях золотого сечения, то есть 25,5 х 0,38 = 9,7 см. Полученную точку сопрягают с точкой ШПК. Радиус сопряжения 9,7 см. Передний клин построен.

8. Боковая вытачка. По линии бокового шва сверху вниз отложить значение БY = 24 см. В полученную точку поставить ножку циркуля и радиусом равным БY = 24 см провести влево дугу.

Брюки. Передняя деталь

На переднем полотнище отложить по дуге влево рассчитанную ширину боковой вытачки 3,3 см. Полученную точку соединить с точкой BY, получая контур боковой вытачки, общий раствор которой составляет 6,4 см.

9. Положение стрелки. Для нахождения положения стрелки необходимо расстояние от точки ШПК до бокового шва измерить и разделить пополам.

10. Линия талии. Для нахождения линии талии от точки ДП провести горизонталь до пересечения со стрелкой, затем точку пересечения соединить с точкой конца боковой вытачки на переднем полотнище.

11. Передняя вытачка. Поскольку данное построение выполняется не на конкретную модель, а для основы, вытачку можно заменить защипом и ее местоположение оставить на ваше усмотрение. РП = 2,3 см. В дальнейшем при оформлении именно вытачки ее длину задаст значение ПY

12. Шаговый шов. От линии высоты сидения к линии колена заузить деталь брюк на половину ширины переднего клина, то есть на 3 см.

От линии колена опустить вертикали до пересечения с линией низа. Передняя деталь построена.
