Пиджак с асимметричной полочкой Фигура 6

Перед нами очень красивая модель элегантного пиджака с асимметричной полочкой и шалевым воротником. Рассмотрим построение на фигуре 6.

Пиджак с асимметричной полочкой

Мерки и прибавки:

ДСТ = 40,5 + 0,5 = 41;

ДС = 43 + 0,5 = 43,5; ДПЛ = 43 + 0,5 = 43,5;

ШС = 17,5 + 0,5 = 18; ШПР = 11,5 + 1 = 12,5;

ШГ = 22,5 + 0,5 = 23; ШК = 18,3;

ВГ = 15; ЦГ = 10;

ШПЛ = 11,5; ОР = 30;

ПХЛ = 3; ОТ = 74;

БХЛ = 2; ОТ2 = 78 + 4 = 82;

ЗХЛ = 3,5; ОБ = 106 + 4 = 110;

ПХ = 3/2; ПУ = 8;

БХ = 7,5/6; БУ = 26;

ЗХ = 6,5; ЗУ = 20;

ДР = 65; ДЛ = 38,5.

Расчеты:

ШГРЛ = 6,7

К = 2,5

ГЛПР = расч. + 2К = 15,4 + 5 = 20,4 см

ОГ = 18 + 12,5 + 23 х 2 = 107 см

Расчет стыковки лифа и поясной части выглядит так:

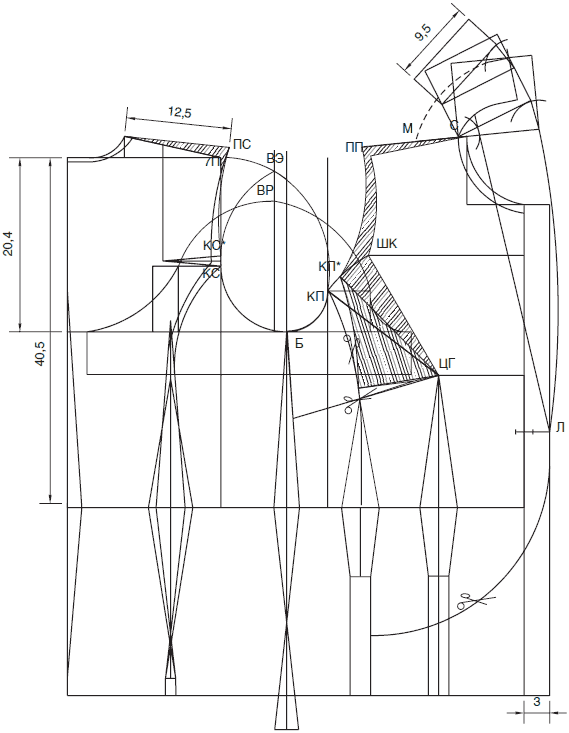

Чертеж «Пиджак с асимметричной полочкой»

Пиджак с асимметричной полочкой

Строим исходную основу с прибавками. Задумаемся над построением рукава. Найдем «коридор» и проанализируем основу. Прибавки к ширинам были достаточно большие, то есть изделие будет сидеть на фигуре свободно. Значит, и рукав должен быть комфортным. Прибавка к обхвату руки должна составлять не менее 8 см.

ОР = 30 см, если рука средней полноты. С прибавкой получаем

ОР = 30 + 8 = 38 см.

Получается, что по построению рукава на объемность надо добавить:

ОР – 2 х ШПР = 38 – 12,5 х 2 = 13 см.

Это большая величина, она потребует от нас заведомо выбирать наиболее высокую точку эллипса из всех возможных. В противном случае окат рукава может оказаться слишком низким, и рукав как бы «расплывется».

Выбор модельером наиболее высокой точки эллипса обязательно влечет за собой игнорирование части вытачек на спинке и полочке. Поэтому, к сожалению, закрыть все вытачки максимально нам не удастся, чем-то придется пожертвовать.

Ширина плеча 11,5 см совпадает на сетке чертежа с точкой 7П. Желательно выдвинуть плечо спинки за сетку чертежа как минимум на 1 см, так как мы строим пиджак. Тогда линия проймы будет изящнее.

Поскольку на данной фигуре плечи прямые, то для изделия с плечевыми накладками можно поднять плечо на 1 см. Плечо полочки приведем в соответствие со спинкой. Детали спинки и полочки увеличились на заштрихованную часть.

По чертежу мы видим, что отрезок ПС-КС* по спинке длиннее, чем отрезок ПП-ШК по полочке, поэтому, видимо, надо закрыть вытачку на спинке для попадания в «коридор». А далее уже искать наиболее высокую точку эллипса из возможных.

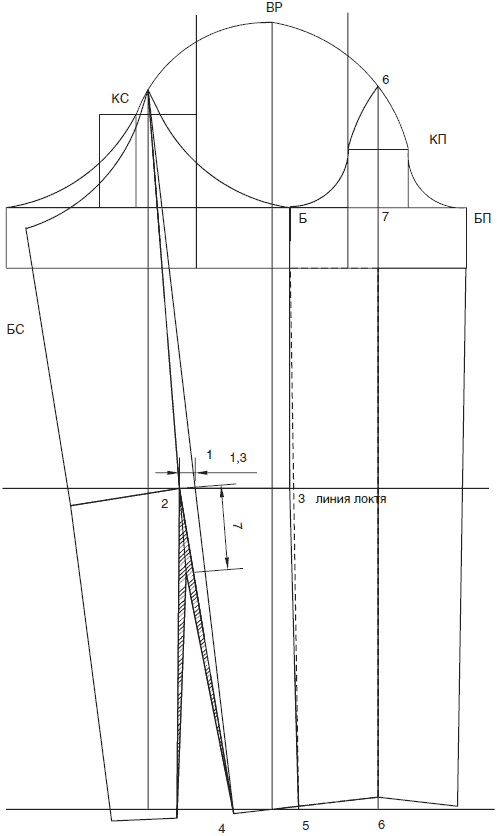

Пиджак с асимметричной полочкой, рукав

Возьмем самую верхнюю точку из «коридора» за ВЭ, измерим расстояние от нее до КП, затем из точки ПП проведем дугу этого радиуса на дугу полочки. Заштрихованная часть показывает степень закрытия вытачки полочки и величину добавляемой свободы. Далее построение оката рукава производим как обычно по схеме. Верхнюю точку рукава возьмем по линии середины проймы.

Далее рукав строим по схеме построения двухшовного рукава до момента «рукав, сложенный трубочкой». Рукав со стороны спинки изгибаем на 1,3 см, то есть К : 2. Со стороны полочки вертикаль оставляем без изменений. Деталь, ограниченную точками КС, Б, 2 и 3, зеркально отражаем относительно отрезка КС-2. Деталь, ограниченную точками 2, 3, 4 и 5, отражаем относительно отрезка 2-4. Таким образом, получаем рукав со стороны спинки с локтевой вытачкой. Вытачку укорачиваем по длине на 7 см.

Для получения контура рукава со стороны полочки деталь, ограниченную точками Б, 5, 6 и 7, зеркально отражаем относительно отрезка 6-7, так как выше окат рукава у нас уже вычерчен.
