Построение спинки

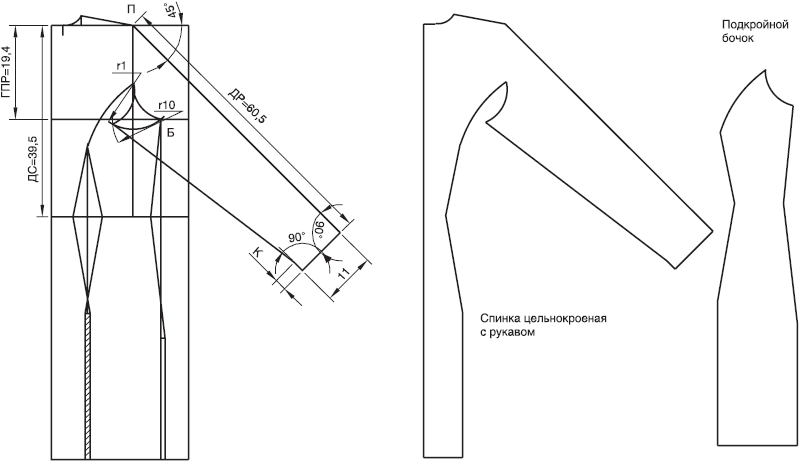

Чертеж «Венский камзол. Построение спинки»

По вертикали середины спинки последовательно откладываем значения ДСТ, ТС. От полученной точки проводим горизонталь. На горизонтали откладываем ШС с прибавкой и ШПР с прибавкой. От полученных точек поднимаем вверх вертикали.

В данной конструкции пройма для получения бокового шва делится пополам.

Глубина проймы определяется по формуле:

ГПР мод. = расч. + 2К = 14,6 + 4,8 = 19,4 см. На пересечении линии проймы и бокового шва ставим точку Б.

Вычерчиваем горловину спинки известным вам способом.

ШГРЛ = ШС x 0,38 = 6,2 см.

Вверх откладываем значение глубины ростка по спинке.

ДС – ДСТ = 41,5 – 39,5 = 2 см.

От полученной точки через пересечение на сетке чертежа проводим линию наклона плеча, на которой откладываем ШПЛ. В том случае, когда плечо не доходит до сетки чертежа, доводим его до пересечения, точка П.

Выбираем угол наклона рукава. В конструкциях «Венский камзол» угол наклона рукава выбирается в пределах 30-45 градусов. Максимальный угол наклона дает более красивую скульптурную форму рукава, но ограничивает свободу движения. Меньший угол наклона 30-35 градусов, обеспечивает большую свободу и рекомендуется для фигур с большой полнотой руки. Мы выбираем угол 45 градусов.

Венский камзол. Построение спинки

От точки П в выбранном направлении откладываем значение длины рукава, ДР = 60,5 см.

Под прямым углом строим линию нижнего среза рукава. Ее размеры определяем следующим образом. Из желаемой ширины рукава по линии низа вычитаем 2 см и делим на два. Полученное значение является шириной рукава по линии низа на полочке. Со стороны спинки это значение больше на 2 см.

Желаемая ширина по линии низа в готовом изделии 20 см.

(20 – 2) : 2 = 9 см ширина рукава по линии низа на полочке, 11 см ширина рукава спинки.

Под прямым углом к линии низа строим перпендикуляр размером К. На этом построение рукава пока оставляем.

Возвращаемся к участку проймы. Для нахождения точки касания К полученную глубину проймы модельную разбиваем в пропорциях золотого сечения, 7,4. Откладываем эту величину от линии проймы вверх. Выполняем циркулем сопряжение точек К и Б по всем правилам. Радиус сопряжения 7,4 см.

Поставив ножку циркуля в точку К, радиусом r1 = КБ проведем вниз и влево дугу. Из точки Б проведем вторую дугу r2 = 10 см. Точку пересечения двух дуг соединяем с низом рукава. Радиус второй дуги зависит от угла наклона рукава, а не от параметров фигуры.

Так, при угле наклона рукава в 45 градусов радиус дуги равен 10 см, при угле в 30 градусов радиус должен быть равен 5 см. На выбор радиуса второй дуги оказывает влияние также полнота руки и свойства выбранной ткани. Например, при полной руке угол наклона рукава необходимо взять 30 градусов, оставив при этом радиус дуги 7,5 или 10 см.

Далее по расчетам стыковки оформим талиевую и боковую вытачки. Вершину талиевой вытачки на спинке определим как ДСТ х 0,38 = 39,5 х 0,38 = 15 см. Соединим полученную точку с точкой К лекальной линией. Выпуклость лекальной линии должна быть небольшой. Положение талиевой вытачки на горизонтали талии может быть произвольным.

Спинка построена. На чертеже справа детали кроя прорисованы отдельно.
