Построение полочки

Построение полочки выполняем на чертеже спинки. Найдем пересечение линии талии и вертикали проймы. Отложим от полученной точки вправо ширину груди. От полученной точки опустимся вниз на величину ТС = 4 см.

Реглан мягкой формы. Построение полочки

Вверх откладываем значение:

ДПЛ – (ШГРЛ + К : 2) = 55 – (7,1 + 1,4) = 46,5 см, получая линию середины переда. Значение в скобках равно глубине ростка по полочке. Вычертим горловину полочки. ШГРЛ = 7,1 см, глубина ростка 8,5 см. Найдем наиболее выпуклую точку груди, обозначим ее буквой Ц.

Соединим точку основания шеи и точку Ц, получая левую сторону нагрудной вытачки. Правую сторону нагрудной вытачки получаем на пересечении двух вспомогательных дуг. Первая r1, центр в точке Ц, раствор от Ц до основания шеи. Вторая дуга r2.

Измеряем расстояние по спинке от нижнего среза рукава до основания шеи спинки, переставляем ножку циркуля на 1 см по нижнему срезу и проводим полученным радиусом дугу. Соединяем полученную точку с точкой Ц и нижним срезом рукава.

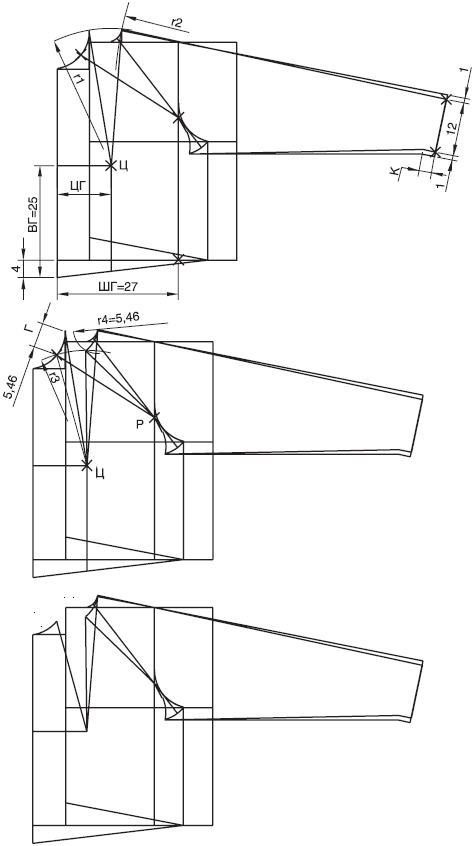

Переходим ко второму чертежу. Мы видим, что линия реглана спинки проходит мимо горловины полочки. Поэтому выбираем на горловине полочки желаемую точку Г для линии реглана и соединяем ее с точкой Р.

Для перенесения нагрудной вытачки в линию реглана проведем также две вспомогательные дуги, r3 и r4. Радиус дуги r3 равен расстоянию от точки Ц до точки Г. Радиус r4 равен расстоянию от точки Г до основания шеи. Дуга радиусом r4 откладывается от правой стороны нагрудной вытачки. Часть горловины полочки, отсеченная линией реглана, копируется вправо. Пересечение дуг 3 и 4 соединяется с точкой Ц и точкой Р.

Окончательный вид деталей кроя показан на чертеже. Основное построение подвергается вторичному моделированию.
