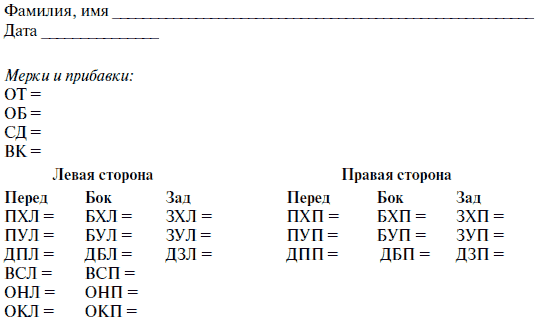

Шаблон расчетов на асимметричную фигуру

Мерки ВС, ОН, ОК измеряются слева и справа для контроля или вычисления среднего арифметического значения. Подробнее это рассмотрено ниже в примерах.

Расчеты:

1. Сумма вытачек:

? = ОБ – ОТ =

РПЛ = [ПХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х ? =

РПП = [ПХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х ? =

РБЛ = [БХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х ? =

РБП = [БХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х ? =

РЗЛ = [ЗХЛ : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х ? =

РЗП = [ЗХП : (ПХЛ + БХЛ + ЗХЛ + ПХП + БХП + ЗХП)] х ? =

Проверка: РПЛ + РБЛ + РЗЛ + РПП + РБП + РЗП =

2. Расчет ширины полотнищ:

ОО1 = (ЗХ – ПХ) : 2 =

АА1 = (БХЛ – БХП): 2 =

ШПДЛ = ОБ/4 – ОО1 + АА1 : 2 =

ШПДП = ОБ/4 – ОО1 – АА1 : 2 =

ШЗДЛ = ОБ/4 + ОО1 + АА1 : 2 =

ШЗДП = ОБ/4 + ОО1 – АА1/2 =

Проверка: ШПДЛ + ШПДП + ШЗДЛ + ШЗДП = ОБ

3. Распределение боковой вытачки:

ДГТЛ = [(ШПДЛ + ШЗДЛ) – (РПЛ + РБЛ + РЗЛ)]: 2 =

РБЛп = ШПДЛ – (ДГТЛ + РПЛ) =

РБЛз = ШЗДЛ – (ДГТЛ + РЗЛ) =

ДГТП = [(ШПДП + ШЗДП) – (РПП + РБП + РЗП)]: 2 =

РБПп = ШПДП – (ДГТП + РПП) =

РБПз = ШЗДП – (ДГТП + РЗП) =

Проверка: РБЛп + РБЛз = РБЛ, РБПп + РБПз = РБП

4. Расчет клиньев:

Сумма клиньев = ОБ х 0,38² =

ШПК = ОБ х 0,38² х 0,38 =

ШЗК = (ОБ х 0,38²) – ОБ х 0,38² х 0,38 =
