На чертеже имеем две точки А и В, которые надо сопрячь между собой. Для правильного сопряжения надо помнить два правила:

1) сопряжение всегда выполняется большим радиусом;

2) ножка циркуля ставится в точки, которые надо сопрягать.

Разберем это подробнее. Расстояние от точки А до пересечения прямых 10 см, расстояние от точки В до пересечения 7 см, значит, радиус пересечения должен быть 10 см, так как 10 > 7.

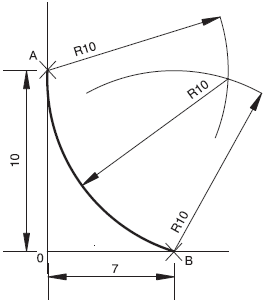

Из точки А проводим вспомогательную дугу 1, R = 10 см, затем из точки В проводим вторую вспомогательную дугу R = 10 см, из полученного пересечения проведем третью дугу, которая и будет сопряжением точек А и В. В брюках сопряжение точек часто применяется для прорисовывания лекальной линии клиньев.
