Прямоугольная пройма Фигура 1

Вопрос. Иногда встречаются модели с прямоугольной проймой. На какой основе они строятся?

Ответ. Чаще всего изделия с прямоугольной проймой строятся на основе с рубашечным рукавом. Но можно выполнить такое построение и на основе с втачным рукавом.

Давайте рассмотрим такой вариант.

Прямоугольная пройма применяется на основе с прибавками, так как предполагает определенную свободу облегания изделия.

Мерки:

ДСТ = 43 + 0,5 = 43,5; ДПГ – ДПБ = 2; ПХЛ = 4,1;

ДС = 45,5 + 0,5 = 46; ВГ = 18; БХЛ = 2;

ДПЛ = 46 + 0,5 = 46,5; ЦГ = 9,5; ЗХЛ = 4,2;

ШС = 19,3 + 0,7 = 20; ШПЛ = 13; ОТ = 75,5;

ШПР = 10,5 + 1 = 11,5; ТС = 0; ОБ = 104;

ШГР = 21,5 + 0,5 = 22; ТП = 0; ОР = 32;

ШК = 17,5; ДЛ = 35; ОТ2 = 80;

ДР = 60,5; БХ = 5,7/5,2; ЗХ = 6,5/6;

ПХ = 2,2/1,5; БУ = 15/25; ЗУ = 17;

ПУ = 10,5.

Прежде всего строим основу с прибавками и втачной рукав к этой основе по всем правилам.

Глубину проймы возьмем расч. + 3К.

ГПР мод. = расч. + 3К = 16,3 + 3 х 2,8 = 24,7 см

Чертеж «Прямоугольная пройма 1»

Прямоугольная пройма 1

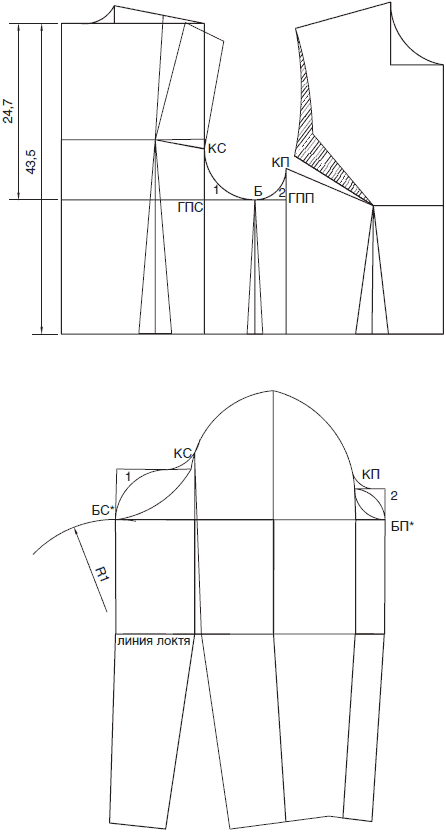

Вы можете просто выпрямить свою пройму, не углубляя ее. Детали, которые вы отсекаете от спинки и полочки, обозначим цифрами 1 и 2. Эти детали надо присоединить к рукаву. Конец детали 1, совпадавший на чертеже спинки с точкой Б, также должен совпадать с точкой Б и на чертеже рукава. Конец детали 1, совпадавший на чертеже спинки с точкой КС, располагается в непосредственной близости от нее, но не совпадает, так как деталь рукава имеет припосадку по окату.

Аналогично спинке достраиваем рукав со стороны передней части. Конец детали 2, совпадавший на чертеже полочки с точкой Б, также должен совпадать с точкой Б и на чертеже рукава. Отличие рукава со стороны переда в том, что конец детали 2, совпадавший на чертеже полочки с точкой КП, также совпадает с ней на чертеже рукава, так как припосадки на этом участке рукава нет.

Чертеж «Прямоугольная пройма 2»

Прямоугольная пройма 2

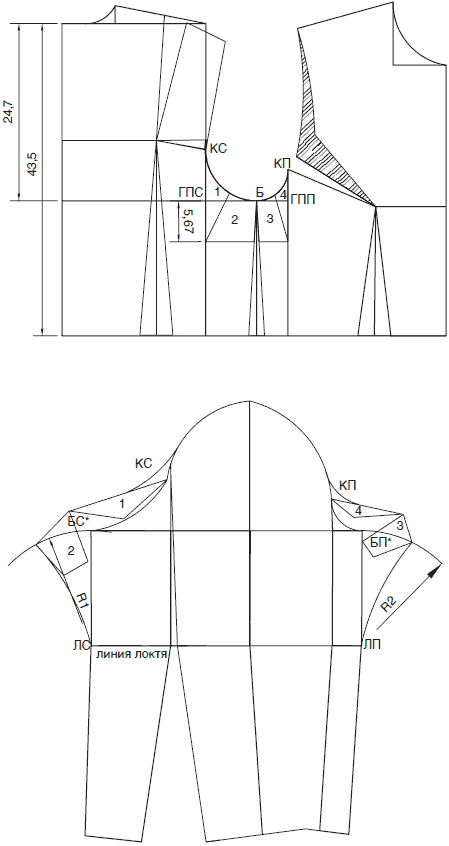

Вы можете предварительно углубить пройму, а затем выпрямить ее. Углубление можно выполнить на любую величину по модели. В этом варианте отсекаемую часть надо разделить на 4 части, как сделано на чертеже.

Затем прикладываем деталь 1 к точке КС на рукаве, деталь 4 к точке КП на рукаве. Поставив ножку циркуля в точку ЛС, проведем влево вспомогательную дугу R = ЛС – БС*.

Со стороны переда проведем вспомогательную дугу R = ЛП – БП*. Детали 2 и 3 прикладываем таким образом, чтобы конец детали лег на вспомогательную дугу.

Разложив все четыре детали, можно немного сгладить полученный окат рукава в районах точек КС и КП.
