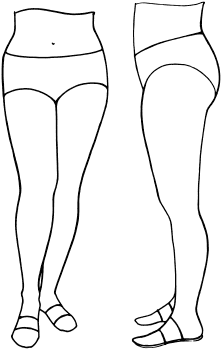

Брюки классические на облегающей основе Пример 3. Фигура 3

Индивидуальные особенности фигуры: обхват бедер более 100 см, фигура несколько полноватая, с ярко выраженными ягодицами и бедрами, выпуклый животик. Форма ног характеризуется как «бедро внутрь». Внутренняя часть бедер смыкается от линии колена и выше. Есть небольшая асимметрия бедер, но, так как по меркам она менее 1 см, построение выполняем как условно на симметричную фигуру.

Мерки и прибавки:

ОТ = 74 + 2 = 76

ОБ = 103 + 0 = 103

СД = 68

ВС = 30 + 0 = 30

ВК = 46

ОН = 56

ОК = 41 + 11 = 52

Перед

ПХ = 2,8

ПУ = 9

ДП = 105

Бок

БХ = 5,7

БУ = 25

ДБ = 108

Зад

ЗХ = 5,7

ЗУ = 22

ДЗ = 105

Расчеты:

1. Сумма вытачек:

? = (ОБ – ОТ) : 2 = (103 – 76): 2 = 13,5

РП = [ПХ : (ПХ + БХ + ЗХ)] х ? = 2,8 : 14,2 х 13,5 = 2,7

РБ = [БХ : (ПХ + БХ + ЗХ)] х ? = 5,7 : 14,2 х 13,5 = 5,4

РЗ = [ЗХ : (ПХ + БХ + ЗХ)] х ? = 5,4

Проверка: РП + РБ + РЗ = ?, 2,7 + 5,4 + 5,4 = 13,5

2. Расчет ширины полотнищ:

ОО1 = (ЗХ – ПХ) : 2 = (5,7 – 2,8): 2 = 1,45

ШПД = ОБ : 4 – ОО1 = 103 : 4 – 1,45 = 24,3

ШЗД = ОБ : 4 + ОО1 = 103 : 4 + 1,45 = 27,2

Проверка: (ШПД + ШЗД) х 2 = ОБ, (24,3 + 27,2) х 2 = 103

3. Распределение боковой вытачки:

РБп = ШПД – (ОТ : 4 + РП) = 24,3 – (76 : 4 + 2,7) = 2,6

РБз = ШЗД – (ОТ : 4 + РЗ) = 27,2 – (76 : 4 + 5,4) = 2,8

Проверка: РБп + РБз = РБ, 2,6 + 2,8 = 5,4

4. Расчет клиньев:

Сумма клиньев = ОБ х 0,38² = 103 х 0,38² = 14,9

ШПК = ШЗК = Сумма клиньев: 2 = 14,9 : 2 = 7,5, ШЗК = 7,5

5. Расчет заужения брюк по форме ног «бедро внутрь»:

(ШПД + ШПК) – (ОК – 2) : 2 = 31,8 – 25 = 6,8

¹/₃ в шаговом шве 6,8 : 3 = 2,3

²/₃ в боковом шве 2,3 х 2 = 4,5

Особенности построения

Передняя деталь

К меркам ОТ и ОБ из таблицы прибавок выбираем значения в соответствии с моделью.

Вычисляем пункты 1-3 в шаблоне расчетов. Строим сетку чертежа. Далее приступаем к пункту 4 шаблона расчетов – расчет клиньев. Особенностью данного построения будет распределение вычисленной суммы клиньев пополам на передний и задний клин, что обусловлено обхватом бедер более 100 см и небольшой полнотой в области талии.

ШПК = ШЗК = (ОБ х 0,38²) : 2 = 7,5 см

На фигуре мы видим выпуклый живот спереди, который требует широкого переднего клина с пологой лекальной линией для описания формы живота. Также у этой фигуры низкосидящие полные ягодицы, для облегания которых необходим более короткий клин с глубоко вынутой лекальной линией. Длинный задний клин на таких фигурах будет давать залом под ягодицами, ткань окажется как бы «затянута» внутрь.

Построение переднего клина. От точки 1 влево по горизонтали откладываем рассчитанную ширину 7,5 см. Точку ВПК находим в золотом сечении отрезка ТП?1, 27 х 0,38 = 10,3 см. Несмотря на расширение переднего клина, точки ШПК и ВПК соединяем сопряжением, получая пологую лекальную линию.

Построение боковой вытачки выполняется как в основе женских брюк.

Следующей особенностью построения будет расчет заужения брюк.

По желанию клиента брюки должны быть достаточно свободные в области колена, несмотря на плотное облегание в области талии и бедер. Это верно с точки зрения выбора фасона, так как форма ног имеет кривизну.

Обхват колена у данной фигуры 41 см. Измерим обхват колена еще раз так, чтобы задать на фигуре желаемую свободу облегания. Допустим, желаемое значение 52 см. Это значит, что прибавка к ОК будет взята в размере 11 см.

Желаемая ширина штанины, то есть передняя и задняя деталь в сумме, на уровне колена равна 52 см.

Ширина штанины по линии высоты сидения:

ШПД + ШПК + ШЗД + ШЗК = 24,3 + 7,5 + 27,2 + 7,5 = 66,5 см

Тогда на переднюю и заднюю детали в сумме надо заузить к линии колена на разницу этих величин 66,5 – 52 = 14,5 см.

Задняя и передняя детали у нас разные по ширине на уровне линии колена, поэтому равномерно распределить это значение нельзя. Предварительно мы должны определить, насколько задняя деталь может быть шире передней по линии колена. В теоретической части мы говорили, что это расширение не должно превышать ¹/₂ разницы деталей по ширине клиньев и боковому шву на линии высоты сидения.

Ширина клиньев в данном случае одинакова, это упрощает расчет, так как мы должны принять во внимание только разницу по боковому шву.

Эта разница равна: ШЗД – ШПД = 27,2 – 24,3 = 2,9 см.

Половина разницы составляет около 1,5 см. Задняя деталь может быть шире передней по линии колена и линии низа не менее чем на 1,5 см. А точнее, в интервале от 1,5 до 2,9 см. Мы возьмем 2 см. Ширина передней детали по линии колена будет (52 – 2) : 2 = 25 см. Ширина задней детали по линии колена шире на 2 см, то есть 27 см. Сделаем проверку: 25 + 27 = 52 см.

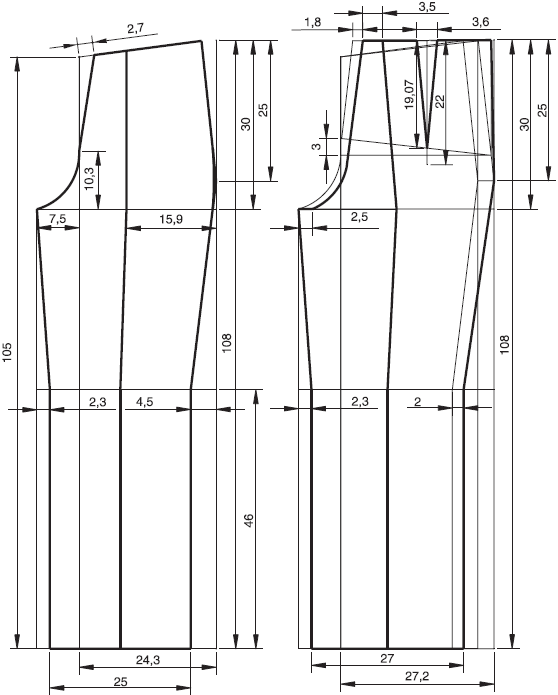

Пример 3. Фигура 3

Теперь можно вернуться к расчету заужения брюк.

Передняя деталь должна быть заужена на:

(ШПД + ШПК) – (ОК – 2) : 2 = (24,3 + 7,5) – 25 = 6,8 см

Остальное заужение будет сделано на задней детали.

14,5-6,8 = 7,7 см

Но это значение можно и не рассчитывать, так как боковой срез задней детали будет построен по контуру передней на расстоянии 2 см.

Полученное значение 6,8 см распределяется для заужения между боковым и шаговым швом – в зависимости от формы ног. У нашей клиентки форма «бедро внутрь». Это значит, что ¹/₃ часть надо забрать в шаговом шве и ²/₃ в боковом.

6,8 : 3 = 2,3 см в шаговом шве

2,3 х 2 = 4,5 см в боковом

Теперь можно оформить шаговый и боковой шов на чертеже.

Особенностью построения на данную фигуру будет также положение стрелки на детали.

Стрелка делит деталь пополам по линии низа, линии колена и линии высоты сидения. В данном случае это простое правило приводит к тому, что стрелка становится ломаной линией.

На фигуре она выглядит прямой и следует за ногой, но на чертеже это ломаная линия. Выше линии сидения стрелка поднимается вертикально вверх. Ниже линии колена стрелка опускается вертикально вниз.

По высоте сидения 31,8 : 2 = 15,9 см, по линии низа и линии колена 25 : 2 = 12,5 см. Сглаживаем угол в районе точки БУ.

Местоположение передней вытачки можно выбрать на свое усмотрение. Возможны такие варианты: под стрелку, в золотом сечении, как это делается в юбках. Но в данном случае лучшим вариантом будет расположить ее в среднем шве, это наилучшим образом опишет выпуклость живота и убережет от заломов в области паха.

От среднего шва по талии откладываем РП = 2,7 см и соединяем с точкой ВПК. Обратите внимание, что полученную точку соединяем с точкой ВПК, а не ПУ. Передняя деталь готова.

Задняя деталь

Заднюю деталь строим на основе передней, используя сетку чертежа передней детали.

Построение заднего клина. По расчету ШПК = ШЗК, поэтому

шаговый шов передней детали совпадает с шаговым швом задней детали.

Точка ШЗК совпадает с точкой ШПК, но форма клина будет совершенно иной. Лекальную линию клина чертим от руки. ¹/₃ часть ширины клина проводим по горизонтали 7,5 : 3 = 2,5 см, затем углубляемся от лекальной линии переднего клина примерно на 1-1,5 см и оставляем линию незавершенной на этом этапе.

Особенностью фигуры является совпадение мерок ДП и ДЗ. Отсюда следует, что ВЗК = ВПК = 10,3 см. От точки ВЗК проводим горизонталь до пересечения с боковым швом, получаем точку О и разворачиваем трапецию «на шаг». Для комфортного изделия значение «на шаг» должно быть равно 3 см.

Расчет заужения брюк и распределение заужения были выполнены при построении передней детали. Заднюю деталь достраиваем по контуру передней на 2 см шире по линии колена и низа – так, как мы заложили при расчете.

Стрелка на задней детали делит деталь пополам по линии низа, колена и высоты сидения. На линии талии стрелку выводим на 3,5 см правее от заднего среднего шва. Это значение берется по модели и желанию заказчика и зависит от масштаба фигуры. Стрелка по линии талии не должна заходить за вертикаль, проведенную от линии высоты сидения вверх. Стрелка задней детали также является ломаной линией, так как повторяет форму ног.

Линии стрелок на передней и задней деталях не совпадают.

Это является особенностью построения брюк на индивидуальные фигуры.

Во всем остальном построение задней детали укладывается в общую схему построения брюк.

Более узкие брюки для данной фигуры из жесткой ткани нежелательны. На полученной основе можно делать моделирование ниже линии колена. Допустимо заузить или расклешить брюки ниже линии колена относительно полученных стрелок.
