Стыковка лифа и поясной части на фигурах с выпуклостью живота больше выпуклости груди

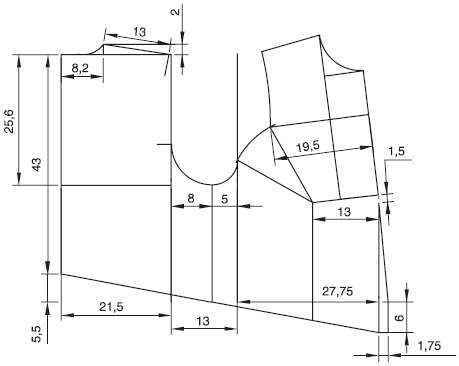

Чертеж «Построение основы на фигуру с выпуклым животом»

Построение сетки чертежа совпадает с построением сетки главного примера.

Мерки:

ДСТ = 43; ДС = 45; ДПЛ = 58;

ШС = 21,5; ШПР = 13;

ШГ = 27,75; ШК = 19,5;

ШЖ = 29,5 (ширина живота).

Мерка ШЖ измеряется следующим образом: от передних углов подмышечных впадин опускаем мысленно вертикали до уровня живота. Между найденными точками горизонтально через наиболее выпуклую точку живота производим измерение. Полученное значение делим пополам.

ДПГ – ДПБ = 1,5;

ВГ = 25,5; ЦГ = 13;

ШПЛ = 13; ПХЛ = 0; БХЛ = 0; ЗХЛ = 1,5.

Внимание!

При снятии мерок значение ПХЛ не может быть отрицательным. Оно или положительно, или равно нулю. Выпуклость живота описывается меркой ширина живота.

ТС = 5,5 вверх; ТП = 6 вниз;

ОТ = 115; ОТ2 = 124; ОБ = 127;

ОР = 37; ДР = 61; ДЛ = 34,5;

ПХ = 1,5/0; ПY = 6,5;

БХ = 3/2; БY = 6;

ЗХ = 5/4; 3Y = 16.

Прибавки:

ОБ = 127 + 3 = 130

ОТ2 = 124 + 0 = 124, то есть к истинному ОТ прибавка 9 см.

ОГ + 0 = 124,6 величина расчетная.

Расчеты:

К = 3,1 ГПР = расч. + 3К = 16,3 + 9,3 = 25,6 см

ШГРЛ = 8,2

Расчет по лифу:

ОГЖ – обхват груди с учетом выпуклости живота.

ОГЖ = (ШС + ШПР + ШЖ) x 2 = 128 см.

Сумма вытачек по лифу равна (ОГЖ – ОТ) : 2 = (128 – 124) : 2 = 2.

РПЛ = 0; РБЛ = 0; РЗЛ = 2.

Расчет вытачек по поясной части особенностей не имеет.

Проверка: (130 – 128) : 2 = 1 см.

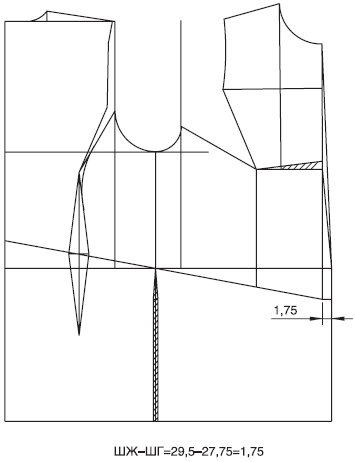

Построение на фигуру с выпуклым животом
