Построение полочки

Чертеж «Реглан, построение полочки»

Построение полочки выполняем на чертеже спинки. Найдем пересечение линии талии и вертикали проймы, точку ТПС. Отложим от полученной точки влево ширину груди. Ширина проймы на полочке равна 5 см, отложим ее от точки ТПС вправо. От точки ТП вниз отложим значение отклонению талии по переду, получая точку ТП*. Вверх от ТП* откладываем значение ДПЛ – (ШГРЛ + К/2), получая линию середины переда. Значение в скобках равно глубине ростка по полочке. Вычертим горловину полочки. ШГРЛ = 7,4 см, глубина ростка 8,8 см. Найдем наиболее выпуклую точку груди, обозначим ее буквами ЦГ.

Соединим точку основания шеи и точку ЦГ, получая левую сторону нагрудной вытачки. Правую сторону нагрудной вытачки получаем на пересечении двух вспомогательных дуг. Первая R1, центр в точке ЦГ, раствор от ЦГ до точки С. Вторая дуга R2. Радиус второй дуги равен ширине плеча. На пересечении вспомогательных дуг 1 и 2 получаем точку, являющуюся концом правой стороны нагрудной вытачки.

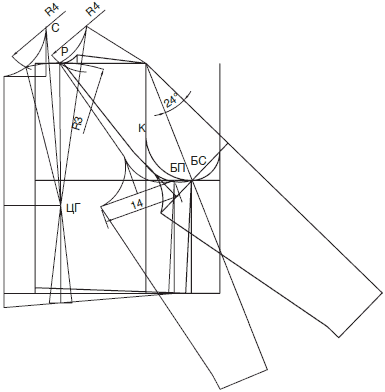

Реглан, построение полочки

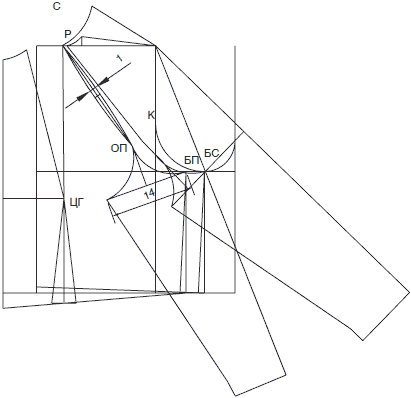

Реглан, построение полочки

На рукаве спинки обозначим предварительный контур рукава полочки. Уменьшим ширину рукава полочки по 1 см с каждой стороны.

Измерим угол между плечом полочки и плечом спинки. В нашем случае это 24°. Повернем на это значение подготовленный шаблон рукава полочки. Расстояние от конца рукава до бокового шва полочки, точки БП, определяет ширину условной ластовицы на полочке. В нашем случае эта величина равна 14 см. Разделим ластовицу пополам и поднимем вверх перпендикуляр на величину половины ластовицы, 7 см. Оформим лекальные линии реглана.

Дополним построение талиевыми вытачками.

Основное построение может подвергаться вторичному моделированию.

Таким образом, мы получили очень прилегающую конструкцию. Основу можно также использовать с незначительными прибавками.
