Расчет лекальности боковой вытачки

Для расчета необходимо снять мерки с фигуры, с дополнительной выпуклости БХд и БУд (см. рис. 13). Мерки снимаем по аналогии с остальными «иксами» и «игреками».

Рис. 13

Например, мерки БХ = 5 см, БХд = 4 см, БУ = 25 см, БУд = 10 см, расчеты: РБ = 5,5 см, РБп = 3,5 см, РБз = 2 см.

Рассчитаем соотношение дополнительной выпуклости к основной, БХд к БХ.

БХд : БХ = 5 : 4 = 0,8

Это значит, что из всего раствора боковой вытачки 80 % занимает дополнительная выпуклость на высоте БУд. В цифрах это выглядит так: РБ х 0,8 = 5,5 х 0,8 = 4,4 см. От первоначального раствора боковой вытачки на уровне дополнительного «игрека» остается 5,5 – 4,4 = 1,1 см.

На этом расчет можно было бы закончить, если бы вытачка распределялась равномерно на переднюю и заднюю часть. Но поскольку это не так, сделаем дополнительный расчет.

Рассчитаем отношение передней и задней частей боковой вытачки.

Разделим меньшее значение на большее:

РБз : РБп = 2 : 3,5 = 0,571

Обозначим РБЗд – раствор боковой задней дополнительной вытачки.

РБпд – раствор боковой передней дополнительной вытачки.

Можно предположить, что:

РБз : РБп = РБзд : РБпд, тогда РБзд = 0,571 РБпд

В этой же пропорции разобьем раствор боковой вытачки на уровне дополнительной выпуклости, 1,1 см на переднюю и заднюю часть.

1,1 = РБпд + РБзд = РБпд + 0,571 РБпд = 1,571 РБпд

РБпд = 1,1 : 1,571 = 0,7 см – это раствор передней части боковой вытачки на уровне БУд = 10 см. РБзд = 0,571 х 0,7 = 0,4 см – это раствор задней части боковой вытачки на уровне Бд = 10 см.

Теперь выполним это на чертеже.

Рельеф боковой вытачки

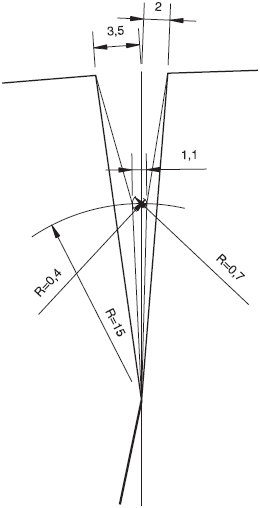

Нарисуем исходную боковую вытачку раствором 5,5 см и глубиной 25 см. Из точки БУ проведем вспомогательную дугу радиусом 25-10 = 15 см, то есть дугу на расстоянии БУд от талии.

На пересечении дуги с вертикалью бокового шва отметим точку. И отложим от нее влево значение 0,7 см по дуге. На пересечении двух дуг получаем точку, характеризующую рельефность боковой вытачки на передней детали.

Аналогично поступим на задней детали. Отложим вправо по дуге 0,4 см. Пересечение дуг будет характеризовать рельефность боковой вытачки на задней детали. Соединим полученные точки, получая выпуклость боковой вытачки в соответствии с рельефом фигуры.
