Построение спинки

По вертикали середины спинки последовательно откладываем значения ДСТ, ТС. От полученной точки проводим горизонталь. На горизонтали откладываем ШС с прибавкой и ШПР с прибавкой. От полученных точек поднимаем вверх вертикали.

Во всех рукавах покроя реглан пройма для получения бокового шва делится пополам.

Глубина проймы в данной конструкции определяется по формуле:

ГПР мод. = расч. + 2К = 16,5 + 5,4 = 21,9 см. На пересечении линии проймы и бокового шва ставим точку Б.

Реглан мягкой формы. Построение спинки

Вычерчиваем горловину спинки известным вам способом.

ШГРЛ = ШС x 0,38 = 18,8 х 0,38 = 7,1 см.

Вверх откладываем значение глубины ростка по спинке.

ДС – ДСТ = 46 – 43,5 = 2,5 см.

От полученной точки через пересечение на сетке чертежа проводим линию наклона плеча, на которой откладываем ШПЛ. В том случае, когда плечо не доходит до сетки чертежа, доводим его до пересечения, точка П.

От точки П на продолжении линии плеча откладываем значение длины рукава, ДР = 61 см.

Угол наклона рукава в регланах мягкой формы колеблется от 10 до 15 градусов. В нашем случае составляет 11 градусов.

Под прямым углом строим линию нижнего среза рукава. Ее размеры определяем следующим образом. Из желаемой ширины рукава по линии низа вычитаем 2 см и делим на два. Полученное значение является шириной рукава по линии низа на полочке. Со стороны спинки это значение больше на 2 см.

Например, желаемая ширина рукава в изделии 26 см, тогда (26 – 2) : 2 = 12 см. Значит, ширина рукава по линии низа на полочке равна 12 см, а на спинке соответственно 14 см.

Под прямым углом к линии низа строим перпендикуляр размером К. На этом построение рукава пока оставляем.

Возвращаемся к участку проймы. Для нахождения точки касания К полученную глубину проймы модельную разбиваем в пропорциях золотого сечения, 8,3 см. Откладываем эту величину от линии проймы вверх. Выполняем циркулем сопряжение точек К и Б по всем правилам. Радиус сопряжения 8,3 см.

Для нанесения линии реглана выбираем на горловине спинки любую точку и проводим от нее касательную к линии проймы.

Линия реглана пересекает сетку чертежа в точке Р. Ножку циркуля ставим в точку Р и r1 равным РБ проводим влево и вниз дугу. Следующую дугу проводим из точки Б, радиусом r2 равным 5 см. Величина второго радиуса определяется углом наклона рукава, а не параметрами фигуры. На пересечении дуг получаем точку Б2.

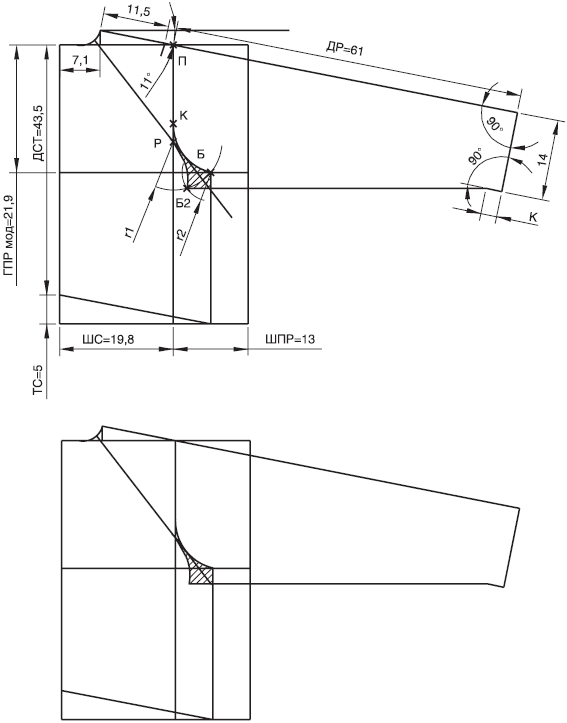

Точки Р и Б соединены друг с другом следующей кривой. От точки Р сначала двигаемся по линии реглана по прямой до касания с линией проймы, затем по линии проймы. Выделим эту кривую, копируем, соединяя точки Б и Б2. Соединим точку Б2 с нижним срезом рукава. Построение закончено. На следующем рисунке можно увидеть отдельно детали кроя рукава и спинки. Заштрихованная часть принадлежит и спинке и рукаву.
