Реглан-погон. Построение полочки

Реглан-погон. Построение полочки

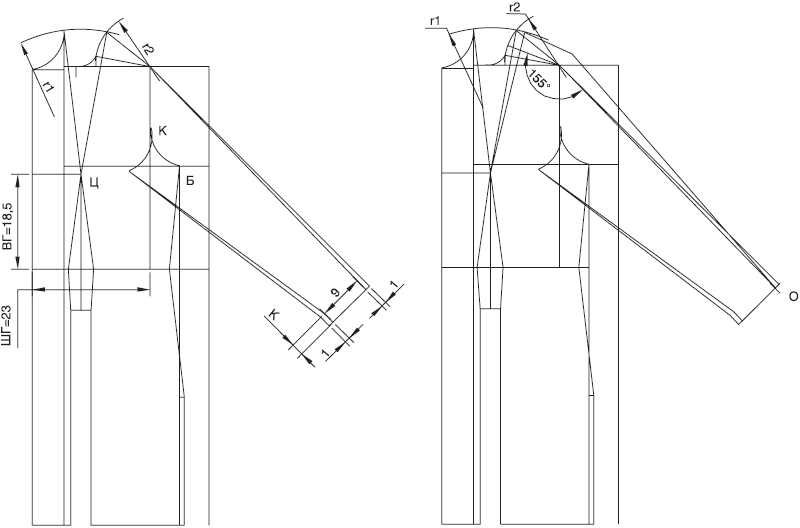

Построение полочки выполняем на чертеже спинки. Найдем пересечение линии талии и вертикали проймы. Отложим от полученной точки вправо ширину груди. Вверх откладываем значение ДПЛ – (ШГРЛ + К : 2), получая линию середины переда. Значение в скобках равно глубине ростка по полочке. Вычертим горловину полочки. ШГРЛ = 6,2 см, глубина ростка 7,4 см. Найдем наиболее выпуклую точку груди, обозначим ее буквой Ц.

Соединим точку основания шеи и точку Ц, получая левую сторону нагрудной вытачки. Правую сторону нагрудной вытачки получаем на пересечении двух вспомогательных дуг. Первая r1, центр в точке Ц, раствор от Ц до основания шеи. Вторая дуга r2. Радиус второй дуги равен ширине плеча. На пересечении вспомогательных дуг r1 и r2 получаем точку, являющуюся концом правой стороны нагрудной вытачки.

Оформляем талиевую вытачку по расчету стыковки так, как показано на чертеже.

Линия бокового шва совпадает с линией бокового шва спинки.

Угол между линией плеча и линией наклона рукава должен составлять 150-160 градусов. Как минимум, плечо полочки может совпадать с плечом спинки на сутулых фигурах.

Если угол попадает в допустимые пределы, то построение можно считать законченным. Однако при большой выпуклости груди угол приближается к 180 градусам. Это совершенно недопустимо. В этом случае выполняем дополнительные построения.

Переходим ко второму чертежу.

От линии наклона рукава отложим на дугу r2 желаемый и возможный угол, например 155 градусов. Соединим полученную точку с концом плеча. Будем считать этот отрезок новой линией плеча.

Новую линию плеча и линию наклона рукава повернем вокруг точки О до пересечения новой линии плеча с дугой r1. Результат поворота является новой и окончательной линией плеча и рукава в конструкции. Полученную точку пересечения плеча с дугой r1 соединим с точкой Ц, получая новый раствор нагрудной вытачки.

На третьем чертеже нанесем линию погона. Ширина погона полочки может соответствовать ширине погона спинки, однако может и отличаться по ширине.

В более сложных конструкциях можно увидеть реглан-погон на спинке и одновременно реглан-кокетку или цельнокроеный рукав на полочке.

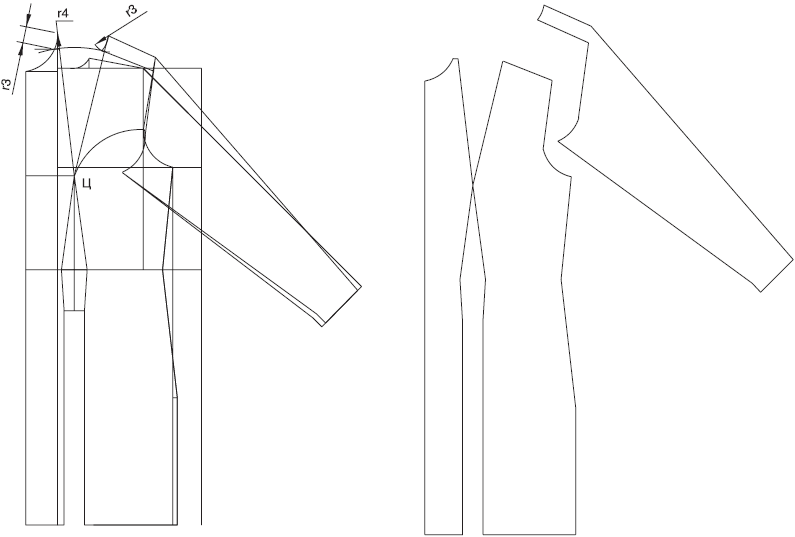

Вы можете быстро построить погон, если закроете или перенесете нагрудную вытачку. А можете построить линию реглана, не закрывая вытачки с помощью дуг r3 и r4, так, как на чертеже.

На последнем чертеже детали кроя показаны отдельно.

Основное построение подвергается вторичному моделированию.
