Построение полочки

Чертеж «Реглан классический. Построение полочки»

Реглан классический. Построение полочки

Реглан классический. Построение полочки-2

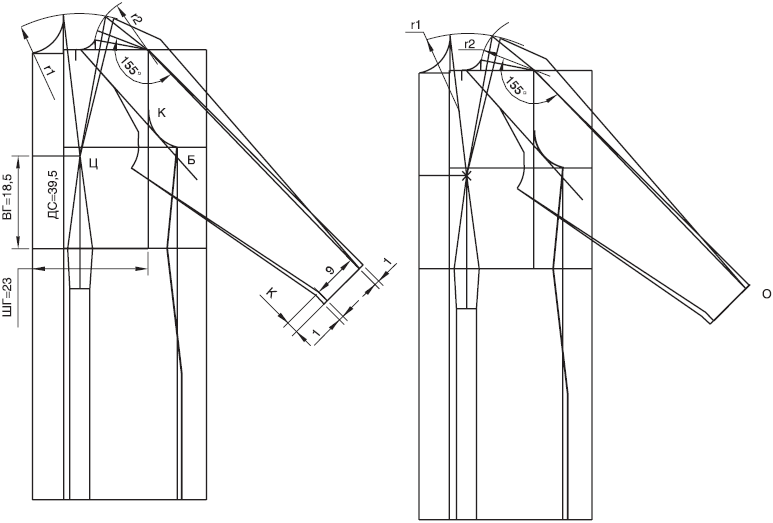

Построение полочки выполняем на чертеже спинки. Найдем пересечение линии талии и вертикали проймы. Отложим от полученной точки влево ширину груди. Вверх откладываем значение ДПЛ – (ШГРЛ + К : 2), получая линию середины переда. Значение в скобках равно глубине ростка по полочке. Вычертим горловину полочки. ШГРЛ = 6,2 см, глубина ростка – 7,4 см. Найдем наиболее выпуклую точку груди, обозначим ее буквой Ц.

Соединим точку основания шеи и точку Ц, получая левую сторону нагрудной вытачки. Правую сторону нагрудной вытачки получаем на пересечении двух вспомогательных дуг. Первая r1, центр в точке Ц, раствор от Ц до основания шеи. Вторая дуга r2. Радиус второй дуги равен ширине плеча. На пересечении вспомогательных дуг r1 и r2 получаем точку, являющуюся концом правой стороны нагрудной вытачки.

Оформляем талиевую вытачку по расчету стыковки так, как показано на чертеже.

Линия бокового шва совпадает с линией бокового шва спинки.

Переходим ко второму чертежу.

Угол между линией плеча и линией наклона рукава должен составлять 150-160 градусов. Как минимум, плечо полочки может совпадать с плечом спинки на сутулых фигурах.

Если угол попадает в допустимые пределы, то построение можно считать законченным. Однако при большой выпуклости груди угол приближается к 180 градусам. Это недопустимо. В этом случае выполняем дополнительные построения.

От линии наклона рукава отложим на дугу r2 желаемый и возможный угол, например 155 градусов. Соединим полученную точку с концом плеча. Будем считать этот отрезок новой линией плеча.

Новую линию плеча и линию наклона рукава повернем вокруг точки О до пересечения новой линии плеча с дугой r1. Результат поворота показан на чертеже «Реглан классический. Построение полочки» и является новой и окончательной линией плеча и рукава в конструкции.

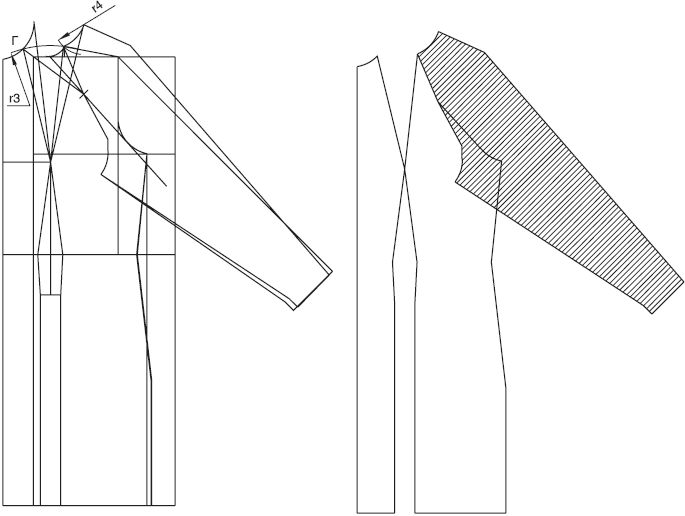

Теперь можно непосредственно перейти к построению реглана. Чертеж «Реглан классический. Построение полочки-2». Как правило, линия реглана, построенная на спинке, проходит мимо горловины полочки. Поэтому вы можете сами выбрать желаемую точку на горловине полочки, через которую проведете линию реглана полочки. Выбранную точку Г соединим с серединой реглана на спинке.

Для перенесения нагрудной вытачки в линию реглана проведем также две вспомогательные дуги, r3 и r4. Радиус дуги r3 равен расстоянию от точки Ц до точки Г. Радиус r4 равен расстоянию от точки Г до основания шеи. Дуга радиусом r4 откладывается от правой стороны нагрудной вытачки. Часть горловины полочки, отсеченная линией реглана, копируется вправо. Пересечение дуг r3 и r4 соединяется с точкой Ц и серединой реглана на спинке.

Окончательный вид деталей кроя показан на последнем чертеже. Основное построение подвергается вторичному моделированию.
