Построение спинки

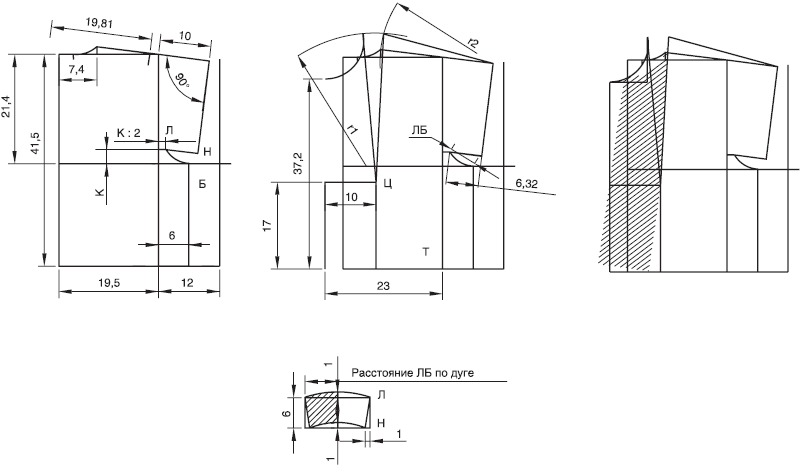

Вычертим сетку чертежа. Сверху вниз проведем вертикаль и отложим на ней значение ДСТ. В том случае, когда линия талии на фигуре горизонтальна, от полученной точки откладываем последовательно значения ШС, ШПР и поднимаем вверх вертикали сетки чертежа.

Глубину проймы в данной конструкции считают по формуле:

ГПР мод. = ГПР расч. + 2К, возможно занижение проймы дополнительно от (К : 2) до К при полной руке. Завышение линии проймы в этой конструкции нежелательно.

Для нашей фигуры глубина проймы равна 21,4 см.

Для получения цельнокроеных рукавов ширину проймы делим пополам.

12 : 2 = 6 см, получаем вертикаль бокового шва.

Построение горловины не отличается от построения основы лифа. Ширина горловины расчетная равна 7,4 см. Ширина горловины рассчитывается исходя из ширины спины без прибавки.

Далее найдем линию наклона плеча и, отложив на ней ширину плеча по мерке, поставим засечку. В конструкциях с цельнокроеным рукавом обязательно достраиваем плечо до сетки чертежа.

Лиф с коротким цельнокроеным рукавом и ластовицей

Линию наклона плеча продлеваем вправо на длину рукава. В данной конструкции длина рукава выбирается от 1 до 10 см. Для своего первого построения возьмите длину рукава равную 10 см.

Найдем пересечение линии проймы и левой вертикали проймы. Поднимемся от найденной точки вверх по линии проймы на К, затем вправо на К : 2 и обозначим полученную точку буквой Л (угол втачивания ластовицы). От точки Л проведем наклонную линию параллельно линии наклона рукава. Линию низа рукава оформим под прямым углом к параллелям.

Точки Л и Б соединить лекальной линией от руки. Не бойтесь рисовать от руки. Ваши руки наверняка сделали уже много замечательных вещей, научатся и лекальные линии рисовать.

Если на данном этапе мы ограничиваемся построением цельнокроеного лифа прямого силуэта, то чертеж закончен.
