Подвод напряжения радиальным методом

Квартирный щиток распределяет электроэнергию по автоматическим выключателям, как и в предыдущем случае с подводом напряжения шлейфом. Но в этой ситуации по техническим характеристикам автоматические выключатели подбирают более тщательно под каждого потребителя по индивидуальному току нагрузки (рис. 2).

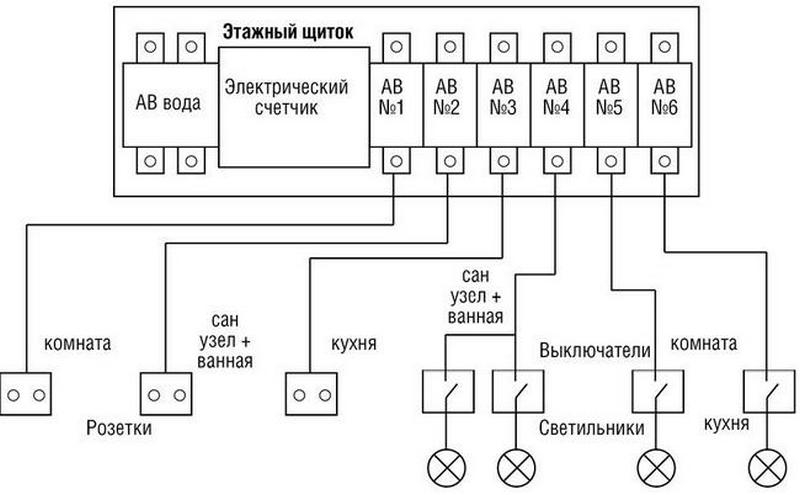

Рис. 2. Принципиальная схема разводки электропроводки радиальным методом

Кабель соединяет розетки, выключатели и светильники напрямую с защитными автоматами без каких-либо дополнительных соединений. Такой принцип обеспечивает высокую надежность эксплуатации электропроводки за счет отключения только того потребителя, в котором произошла неисправность. Однако в этом случае требуется:

• бо?льшее количество автоматических выключателей (по сравнению со шлейфовым подводом напряжения);

• бо?льшие габариты квартирного щитка для их размещения;

• бо?льшее количество кабелей.

Очевидно, что возрастают материальные затраты на создание схемы и ее стоимость. Вывод — надежнее значит сложнее, следовательно, дороже.
