УЗМ-51М. Устройство защиты многофункциональное

Устройство защиты многофункциональное УЗМ-51М (рис. 26) рассчитано на ток до 63 А и предназначено для отключения оборудования при выходе сетевого напряжения за допустимые пределы (менее 160 В и более 280 В), а также защиты подключенного оборудования от разрушающего воздействия мощных скачков напряжения, вызванных электромагнитными импульсами грозовых разрядов или срабатыванием близко расположенных и подключенных к этой же сети электродвигателей, магнитных пускателей или электромагнитов.

Рис. 26. Внешний вид устройства защиты многофункционального УЗМ-51М

Внимание! Устройство защиты многофункциональное УЗМ-51М не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.)

УЗМ-51М занимает 2 модуля на DIN-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от –20 °C до +55 °C, поэтому устанавливать в щите на улице его не рекомендуется. Максимальный предел по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Рекомендуемое на УЗМ-51М максимальное (верхнее) значение напряжения — 250 В, нижнее значение — 180 В.

Время повторного включения или задается самостоятельно, или 10 с, или 6 мин. Может использоваться в сетях с любым типом заземления. Схемы подключения УЗМ-51М показаны на рис. 27.

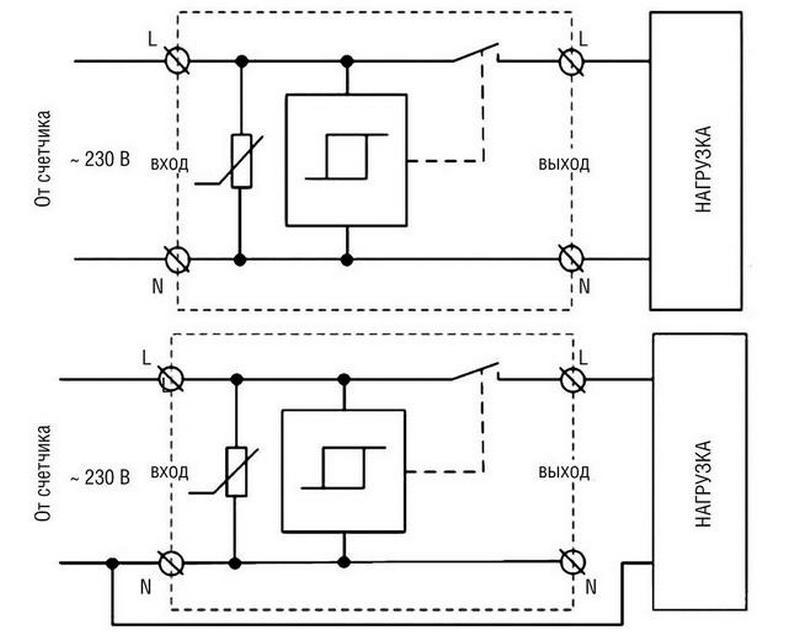

Рис. 27. Два варианта подключения УЗМ-51М

Производится еще два типа однофазных реле напряжения — УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М (рис. 28) от УЗМ-51М, пожалуй, только в том, что у последнего можно выставить пределы срабатывания самостоятельно, а в УЗМ-50М настройка жесткая, по верхнему пределу напряжения — 265 В, а по нижнему — 170 В.

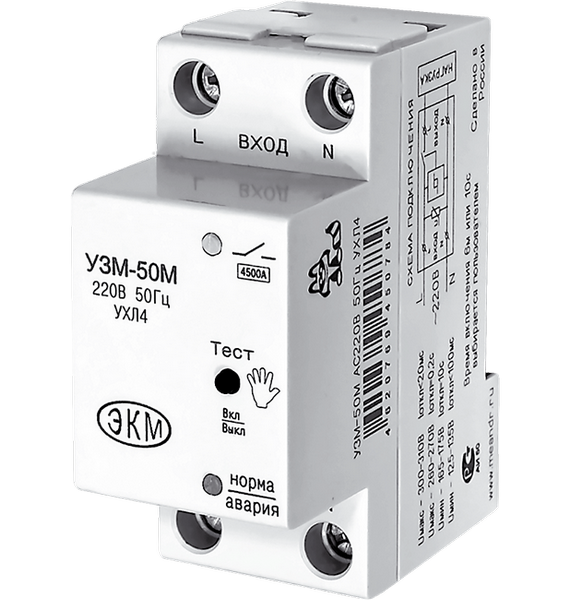

Рис. 28. Внешний вид однофазного реле напряжения УЗМ-50М

УЗМ-16 рассчитано на ток 16 А (рис. 29), поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут, пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 мин, а на основном УЗМ-51М в 10 с.

Также выпускается трехфазное реле напряжения УЗМ-3-63, такие реле используют в основном для защиты двигателей.

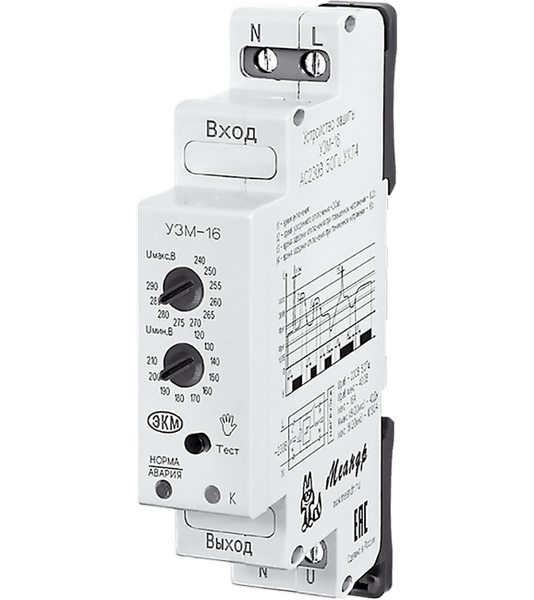

Рис. 29. Внешний вид однофазного реле напряжения УЗМ-16

УЗМ не нужно включать с контактором (см. раздел «Контакторы»), как это обычно делают с другими реле напряжения.

Пожалуй, единственный недостаток в УЗМ-51М по сравнению с другими реле напряжения — это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором позволяет купить и поставить вольтметр отдельно.
