Наконечники и соединители кабельные, концевые кабельные гильзы

Наконечники кабельные (рис. 55) предназначены для оконцевания проводов и кабелей. Соединители кабельные (рис. 56) предназначены для соединения двух и более кусков кабеля или провода. По силе пропускаемого через них тока наконечники и соединители кабельные делятся на слаботочные и силовые. Наконечники и соединители бывают медные и алюминиевые, болтовые и под опрессовку.

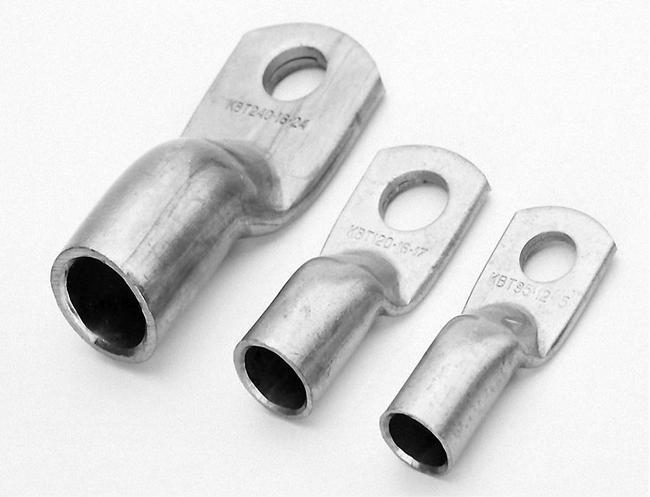

Рис. 55. Наконечники кабельные медные

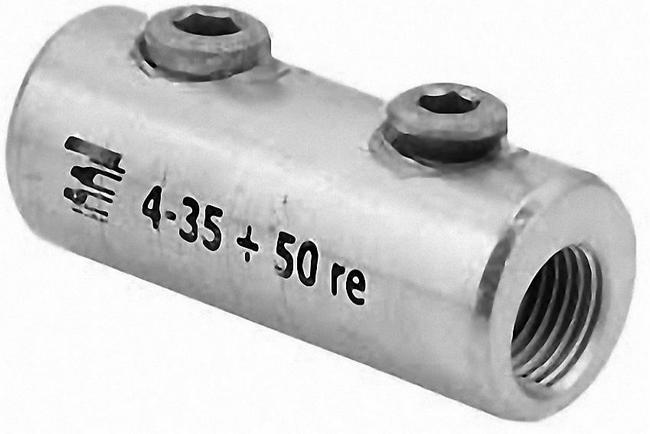

Рис. 56. Соединитель кабельный болтовой

Слаботочные наконечники и соединители, как правило, изготовлены из меди, чаще всего листовой. Они могут быть изолированными и неизолированными. Диапазон сечений в основном от 0,5 мм? до 6 мм?.

Резьбовые, или болтовые наконечники и соединители не требуют при монтаже наличия опрессовочного устройства или приспособления для опрессовки. Обжатие осуществляется посредством закручивания срывного болта или болтов. Материал изготовления — Аl 99,5 %, с луженой поверхностью. Предназначены для работы под напряжением от 10 до 30 кВ. Диапазоны сечений от 16 мм? до 400 мм?.

Рассмотрим наиболее часто встречающиеся условные обозначения наконечников под опрессовку.

1. Для наконечника кабельного медного: М; ТМ; Т; ТМЛ; Cu(o).

Т означает «трубка», исходный материал для изготовления наконечников. Также существуют разновидности наконечников под опрессовку, изготовленные из прутка, медного листа или литые. Л — луженый, М — медный. Cu(o) — также медный (Cu — медь), (о), как правило, означает, что наконечник под опрессовку.

2. Для наконечника кабельного алюминиевого примерно то же самое: А; ТА; Al(o).

Т — трубка, исходный материал для изготовления наконечников. А — алюминий, материал, из которого изготовлен наконечник. Al(o) — также алюминий, (о) означает, что наконечник под опрессовку.

Перед обжимом провод обычно помещают в рабочую поверхность наконечника, и там же и происходит его опрессовка в концевой кабельной гильзе (рис. 57), которая, как правило, типа или «квадрат», или «трапеция».

Рабочей поверхностью также может быть кольцо, вилка и т. д. Изолированные кабельные наконечники опрессовываются поверх изоляции. При выборе слаботочных наконечников, в том числе и концевых гильз, следует руководствоваться качеством изготовления. Если кабельный наконечник изолированный, то очень важно качество изготовления изоляции.

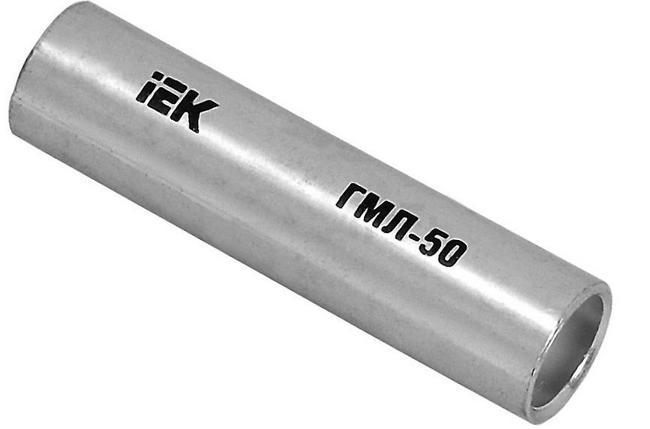

Рис. 57. Гильза медная луженая ГМЛ

Сильноточные медные кабельные наконечники и соединения (ТМЛ — трубчатые медные луженые или ТМ — трубчатые медные без покрытия) применяют для проводов и кабелей с медными жилами сечением от 6 мм? до 1000 мм? на напряжение до 35 кВ, а алюминиевые — для проводов и кабелей с алюминиевыми жилами сечением от 16 мм? до 500 мм? и на напряжение до 35 кВ. Наконечники изготавливают из цельнотянутой медной или алюминиевой трубки, в зависимости от типа наконечника.

Существуют также биметаллические или алюмомедные кабельные наконечники и соединения (рис. 58), они служат для соединения разнотипных проводов, например медь/алюминий, или подсоединения алюминиевого провода к медной шине.

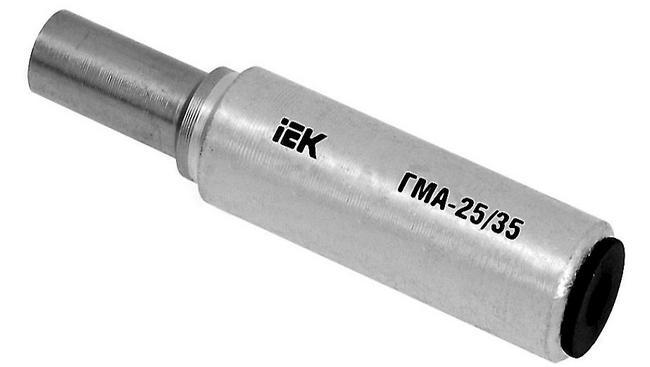

Рис. 58. Гильза медно-алюминиевая ГМА
