Подвод напряжения шлейфом

Все концы электрических проводов и кабелей коммутируются внутри распределительных коробок. Для их соединения создается коммутационная карта.

Для примера рассмотрим стандартную электрическую схему проводки (рис. 1), эксплуатируемую в многоэтажных жилых зданиях сорокалетней (70—80-х годов прошлого века) постройки. В качестве образца приведена структура старой проводки однокомнатной квартиры.

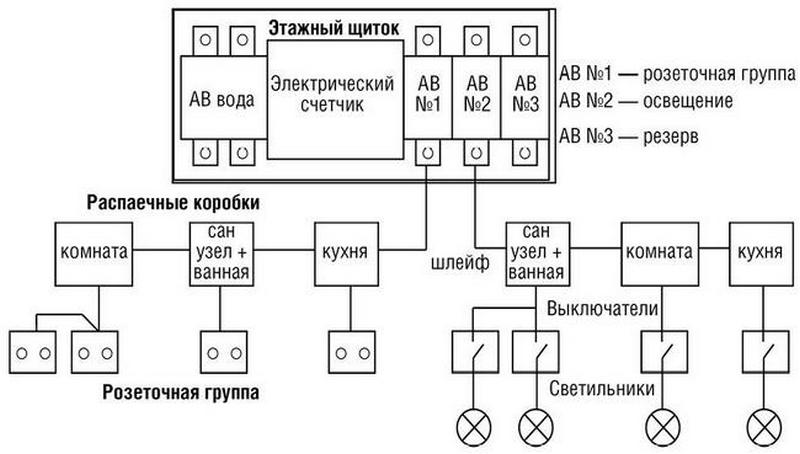

Рис. 1. Принципиальная схема разводки электропроводки шлейфом

Внутри подъездного щита обычно монтировали электросчетчик и два автоматических выключателя. Один использовался для розеточной группы, а второй работал на освещение. От них шлейфом отходили кабели или провода — «алюминиевая лапша» к трем (иногда четырем) распаечным коробкам:

— комнаты;

— кухни;

— ванной комнаты и туалета.

Оба шлейфа прокладывали параллельными магистралями к каждой коробке и коммутировали в ней. Поскольку до середины 90-х годов прошлого века нагрузки на электропроводку были незначительные, то разделения по толщине провода не было. Вся схема полностью монтировалось с сечением алюминиевых жил 2,5 мм?.

Распределительная коробка для туалета и ванной устанавливалась в коридоре и соединялась проводами с блоком из розетки и двухклавишного выключателя (иногда сблокированного с розеткой), управляющего освещением обоих помещений.

На схеме показан вариант защиты потребителей автоматическими выключателями (о которых речь пойдет в соответствующем разделе) (АВ № 1 и АВ № 2), подключенными отдельно к розеткам и осветительным устройствам. Также часто использовался принцип защиты по месту, например АВ № 1 защищает оборудование кухни и санузла, а № 2 — коридора и комнаты.

Внутри одного помещения часто выполнялось подключение нескольких розеток шлейфом, а освещение — трехрожковой люстрой, управляемой двухклавишным выключателем.

Подвод напряжения к потребителям может быть выполнен и по другим схемам, когда часть нагрузки подключается через третий резервный автоматический выключатель квартирного щитка. Чтобы определить способ подключения розеток и выключателей, поступают следующим образом:

• зажигают все светильники и подключают в розетки любые работающие электрические приборы, например настольную лампу или мобильный телефон с зарядным устройством;

• по очереди отключают на щитке автоматические выключатели и отслеживают переставшие работать потребители;

• делают запись для памяти;

• отключают очередной автомат и фикксируют изменения;

• анализируют информацию и составляют электрическую схему, также нелишним будет подписать маркером или карандашом, что за что отвечает.
