Прокладка кабелей по потолку

Традиционная схема, к которой часто прибегают сейчас, показана на рис. 4.

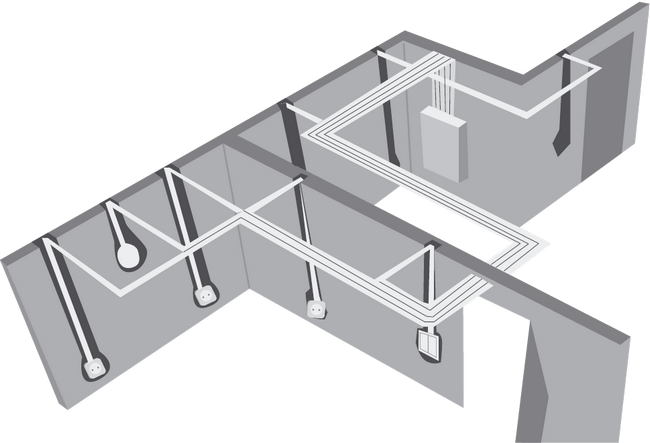

Рис. 4. Схема разводки электропроводки по потолку

Кабели от розеток, выключателей и щитка по вертикальным линиям поднимают к потолку и под ним заходят в потолочное перекрытие. Когда возникает необходимость поворота и подключения проводов к распаечной коробке[1], например для подключения выключателя, провод изгибают под прямым углом. Причем очень нежелательно, чтобы отрезок, идущий к распаечной коробке, был короче 15 см.

Этот способ позволяет в будущем избежать случайного повреждения скрытой проводки при высверливании стен для крепления полок, картин, элементов декора и т. д. Широкое применение подвесных потолков различных схем сделало такой метод самым распространенным, так как за потолочными элементами без проблем прокладывается практически неограниченное количество кабелей, можно организовать достаточное количество распаечных коробок и точек освещения. Причем при необходимости можно без каких-либо сложностей протянуть дополнительный кабель (интернет, телевизор и т. д). В случае применения потолочных систем «ARMSTRONG» такую процедуру можно производить хоть каждых полчаса.
