Устройство защитного отключения электроаппаратуры от перепадов напряжения в сети 220 В, реле напряжения

В настоящее время вопрос о стабильном значении напряжения электросети стоит достаточно остро. Сетевые организации не спешат делать реконструкцию и модернизацию линий электропередач, подстанций и трансформаторов. Тем временем ситуация только усугубляется, поэтому колебания напряжения в наших сетях явление частое.

Значение напряжения должно быть в пределах 220 В при однофазном энергоснабжении и 380 В при трехфазном. Перепады напряжения пагубно влияют на электроприборы. Например, из-за низкого напряжения может сгореть холодильник или кондиционер (компрессор не запустится и перегреется), сильно снижается мощность микроволновки, тускло светят лампы накаливания. Ну а повышенное напряжение просто убивает большинство бытовых электроприборов. Многие слышали об «отгорании нуля» в многоэтажках и о том, как после этого целыми подъездами носят бытовую технику в мастерские на ремонт.

Причины возникновения колебаний напряжения в сети бывают разные:

• замыкание одной из фаз на нейтральный провод, в итоге в розетке 380 В;

• отгорание (обрыв) нуля, в итоге напряжение будет тоже стремиться к 380 В;

• неравномерное распределение нагрузки по фазам (перекос), в итоге на наиболее загруженной фазе напряжение снижается, и если к ней подключены холодильник и кондиционер, то высока вероятность, что они выйдут из строя.

Решать проблему скачков напряжения в сетях помогают специальные устройства — реле контроля напряжения (рис. 21 а, б). Принцип действия таких реле достаточно прост — электронный блок «следит», чтобы напряжение находилось в заданных пределах, и при отклонениях сигнализирует исполнительному механизму (силовой части), который отключает сеть. Через заданное время все бытовые реле контроля напряжения включаются автоматически. Для обычных потребителей достаточно задержки в несколько секунд, но для компрессорных холодильников и кондиционеров нужна задержка в несколько минут.

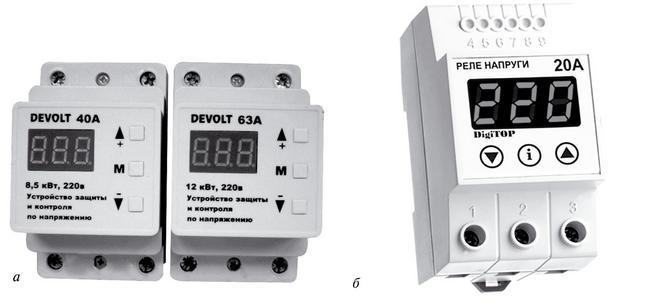

Рис. 21, а, б. Внешний вид устройств защитного отключения электроаппаратуры от перепадов напряжения, реле напряжения

Реле контроля напряжения бывают однофазные и трехфазные. Однофазные отключают одну фазу, а трехфазные — одновременно все три.

При трехфазном подключении в быту следует применять однофазные реле напряжения на каждую из заходящих фаз, чтобы колебания напряжения на одной фазе не привели к отключению других фаз. Трехфазные реле напряжения используют для защиты двигателей и других трехфазных потребителей.

Рассмотрим несколько примеров приборов защиты от перенапряжений.
