Реле напряжения ТМ DigiTop

Выпускается несколько серий приборов с защитой от скачков напряжения.

Реле напряжения серии V-protektor предназначено только для защиты от перепадов напряжения. Выпускается на номинальные токи 16, 20, 32, 40, 50, 63 А (рис. 22, а) в однофазном исполнении, имеет встроенную термозащиту от перегрева, срабатывающую при 100 °C. Верхний порог срабатывания от 210 до 270 В, нижний — от 120 до 200 В. Время автоматического включения от 5 до 600 с.

Есть и трехфазное реле напряжения V-protektor 380, достаточно компактное — 35 мм (два модуля), но максимальный ток в фазе не более 10 А (рис. 22, б).

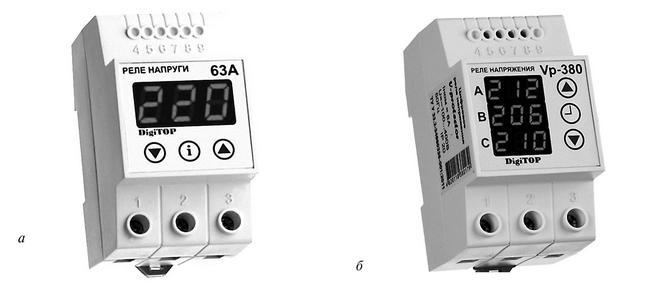

Рис. 22 а, б. Внешний вид реле напряжения ТМ DigiTop однофазного на 63 А (а) и трехфазного (б) на 10 А

На однофазное реле напряжения Protektor гарантия 5 лет, на трехфазное реле — только 2 года. Схема подключения реле напряжения V-Protektor DigiTop показана на рис. 23.

Рис. 23. Монтажная и электрическая схемы подключения реле напряжения V-Protektor DigiTop

DigiTop выпускает и совмещенное в одном устройстве реле напряжения с контролем тока VA-protektor. Помимо защиты от перенапряжений прибор обеспечивает и ограничение по току (мощности). Выпускают на номинальные токи 32, 40, 50 и 63 А. Все параметры по напряжению такие же, как и у V-protektor. По номинальному и максимальному току VA контролирует нагрузку, при превышении номинального тока отключает сеть через 10 мин, а максимального — через 0,04 с. На дисплее прибора отображается и напряжение, и ток. Гарантия на VA-protektor 2 года.

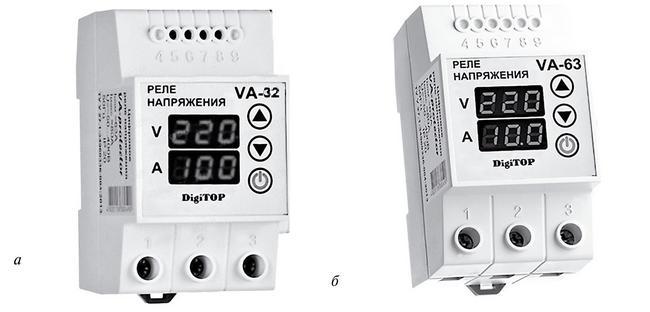

Рис 24 а, б. Внешний вид реле напряжения с контролем тока VA-protektor на 32 А (а) и 63 А (б)

Рис. 25 а, б. Внешний вид многофункционального реле МР-63 (а), схема подключения (б)

Ну и самый продвинутый из серии реле напряжений от ТМ DigiTop — многофункциональное реле МР-63 (рис. 25, а). Собственно, все то же самое, что и у предыдущего VA-protektor, только МР-63 показывает, помимо тока и напряжения, еще и активную мощность. Схема подключения дана на рис. 25, б.
