Соединительная шина «гребенка» для автоматов

В народе их называют просто «гребенками», а в каталогах производителей встречается наименование гребенчатая, или распределительная шина (рис. 38).

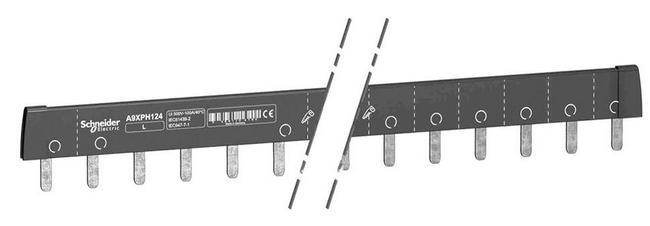

Рис. 38. Гребенчатая, или распределительная шина

Как правило, электропитание жилых помещений однофазное, следовательно, на все автоматы нужно подать питающую фазу.

Стандартный и распространенный вариант — это с помощью провода марки ПВ (можно использовать и жесткий ПВ-1, и гибкий ПВ-3) сделать перемычки и соединить автоматы шлейфом.

Все просто и надежно, но с точки зрения удобства и эстетики есть некоторые недостатки:

• перемычки часто мешают подключать электрооборудование, находящееся на DIN-рейке уровнем выше;

• лишние провода в щитке придают ему не очень эстетичный и аккуратный вид;

• значительно увеличивается время монтажа (ведь нужно измерить провода по длине, выгнуть, зачистить, выбрать наконечник, опрессовать с помощью пресс-клещей и т. п.).

Более современным, быстрым и эстетичным вариантом будет применение соединительных шин (гребенок), правда, нужно будет заранее разобраться в их обозначении и маркировке, чтобы приобрести именно то, что нужно, так как этот вариант недешевый.
