DIN-рейка

DIN-рейка — обобщенное название металлического профиля, применяемого в электротехнике. В зависимости от требований (вес, прочность, сила тока через клеммы заземления) выпускаются либо стальные гальванизированные, либо алюминиевые, сплошные или с регулярным шагом перфорации. Также есть DIN-рейки с предварительной насечкой для облегчения разделения на определенную длину. Существуют DIN-рейки в нескольких разновидностях, именуемых по схожести профиля буквами английского алфавита.

Используются DIN-рейки для крепления различного модульного оборудования (автоматических выключателей, УЗО и т. д.) в электрических щитах, шкафах или установочных коробках. Использование реек и минимизация элементов, применяемых в электротехнических изделиях, породили принципиально новый подход в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и устройства, и все чаще со встроенными микроконтроллерами.

Рейка ?-типа (рис.,37 а). Стандартная металлическая рейка шириной 35 мм специального корытообразного профиля с краями, выгнутыми наружу (отсюда название). Стандарт на эту рейку был разработан в Германии и впоследствии утвержден в качестве Европейского стандарта (EN).

Также выпускаются рейки уменьшенного формата, как по толщине, так и по ширине профиля, — такие рейки обычно используются для установки малогабаритных клемм, а не аппаратов.

Рейка C-типа (рис. 37, б). Концы рейки этого типа симметрично загнуты внутрь. Поэтому профиль такой рейки напоминает латинскую букву C. Рейку С-типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм, высота 15 мм.

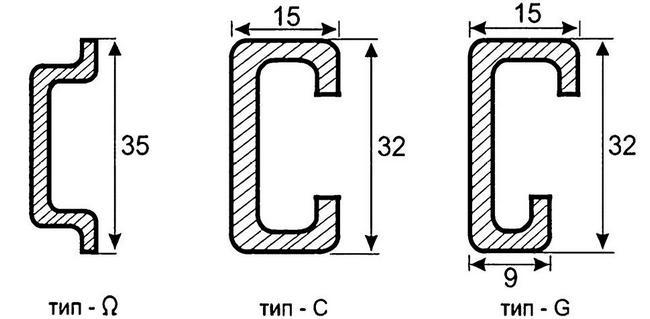

Рис. 37, а, б, в. DIN-рейка, тип ?(а), тип C(б), G (в)

Рейка G-типа (рис. 37, в). В рейках G-типа концы загнуты внутрь. Один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G-типа используются для установки аппаратных зажимов, клеммных колодок и т. д. Ширина рейки составляет 32 мм, высота длинного конца 15 мм, короткого — 9 мм.
