Принцип действия УЗО

По принципу действия различают электромеханические и электронные конструкции УЗО (рис. 13). Электронные имеют источник вспомогательного питания, обеспечивающий работу электронной схемы, а электромеханическим он не нужен.

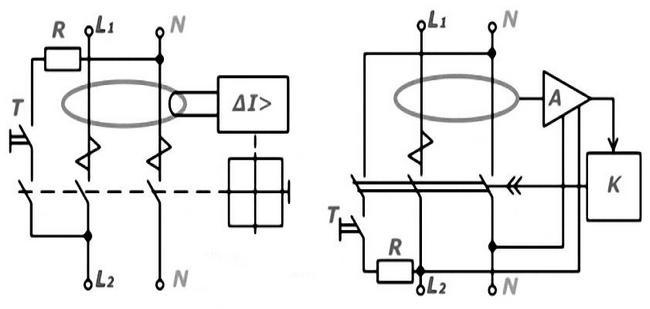

Рис. 13. Электрические схемы УЗО: а — электромеханическое УЗО без блока питания; б — электронное УЗО с блоком питания

Работа УЗО на электронных компонентах зависит от напряжения сети. Из-за конструктивных особенностей при обрыве нулевого провода устройство не может выполнить свои функции, ведь для отключения возникшего тока утечки необходимо питание логической схемы сравнения токов со встроенным усилителем. А при обрыве нулевого провода блок питания запитан не будет, при этом фазный ток через пробой изоляции будет стекать через пострадавшего на землю. Поэтому такие устройства считаются менее надежными, чем электромеханические.

Электромеханические же УЗО срабатывают непосредственно от тока утечки и используют не электрическую энергию питающей сети, а механический потенциал взведенной заранее пружины. Поэтому электромеханические УЗО в аналогичной ситуации успешно выполняют свою функцию. Так, при обрыве нулевого провода в случае неисправности ток утечки вначале будет протекать сквозь тело человека, но через короткий момент, необходимый для срабатывания электромеханического устройства, произойдет защитное отключение. Поскольку этот промежуток времени меньше, чем период наступления фибрилляции сердца, то можно считать, что защитная функция электромеханического УЗО выполняется.

Стандартные значения времени отключения при работе УЗО при появлении дифференциального тока показаны в таблице 3.
