Клеммы строительно-монтажные

Электромонтажные клеммные блоки. Клеммники могут быть различных размеров, в зависимости от размера соединяемого провода. Клеммы строительные применяются для соединения проводов площадью поперечного сечения от 0,75 до 35 мм? с различной токовой нагрузкой: до 30 А при корпусе из РА66, до 100 А при поликарбонатном корпусе PС со степенью горючести UL94V-2.

Конструктивно клеммники для кабеля выполняются в виде корпуса из негорючего материала, в который встроены металлические или латунные (в зависимости от модели) контактные гильзы с винтовыми зажимами (рис. 39).

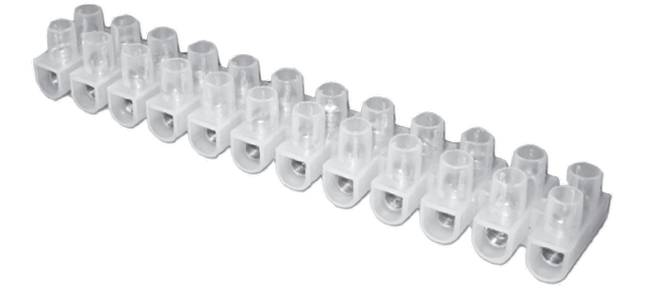

Рис. 39. Зажимы контактные винтовые

Различают два типа клеммников — стандартные, с открытыми винтовыми клеммами для жестких одножильных проводов, и клеммники с флажками для защиты мягкого многожильного провода и надежного плотного прижима.

Главным преимуществом клеммных колодок, в сравнении со скруткой или пайкой, бесспорно, является скорость и надежность монтажа. Применение клемм позволяет значительно сократить общее время как монтажных работ, так и работ по дальнейшему обслуживанию сетей. Вторым преимуществом можно назвать возможность соединения одножильных и многожильных проводников различного сечения.

В зависимости от места установки и требований к соединению, выпускаются клеммники одноразовые, то есть не допускающие обратного изъятия провода, и многоразовые (рис. 40), в которых провод фиксируется путем отведения специального зажима.

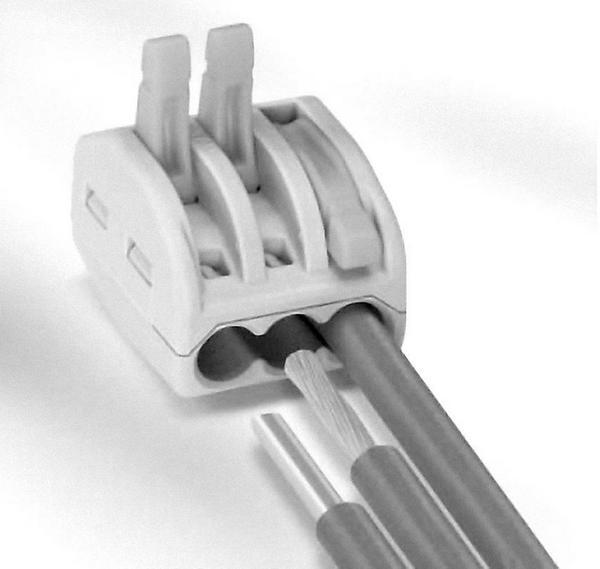

Рис. 40. Клеммник многоразовый

В клеммниках многоразового использования для фиксации провода есть рычажок, как правило, оранжевого цвета. Он позволяет с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Каждый провод вставляется в отдельное разъемное гнездо. В основе клеммника применяется плоско-пружинный зажим, позволяющий фиксировать провода сечением до 4,0 мм?. Чтобы осуществить монтаж с помощью такой клеммы, следует зачистить изоляцию провода примерно на 1 см, приподнять флажок-зажим, вставить провод и отпустить зажим — все, соединение готово!

Одноразовые клеммники предназначены для однократного соединения, и только одножильных проводников (рис. 41). Можно соединять и многожильные, но перед этим их наконечники следует опрессовать. Многие электрики не используют клеммники, не желая нести дополнительные расходы, связанные с их приобретением. Особенно это касается многоразовых клемм, которые почти вдвое дороже неразъемных. При этом большинство забывает о том времени, которое будет сэкономлено при использовании подобных изделий. А, как известно, «время — деньги»

Рис. 41. Клеммы пружинные соединительные КПС

Клеммы с предохранителем (рис. 42). Существуют строительно-монтажные клеммные блоки с держателем предохранителя. Клемма с предохранителем оснащена встроенным держателем для стандартного стеклянного либо керамического предохранителя размером 5 ? 20 мм. Данный тип соединения рекомендуется использовать при монтаже силовых и слаботочных цепей для дополнительной защиты электропроводки, либо для питания бытовых или промышленных электроприборов, не оснащенных встроенными предохранителями.

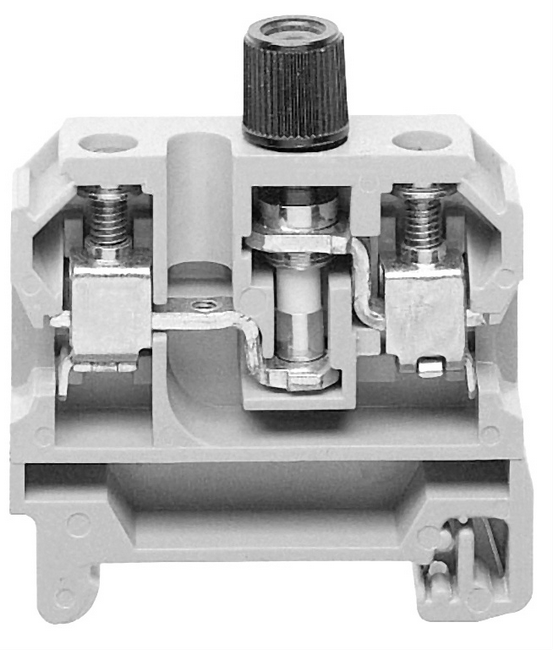

Рис. 42. Клеммы с предохранителем

Клеммы для распределительных коробок (рис. 43). Популярные клеммные зажимы предназначены для быстрого и удобного соединения и разветвления проводов при монтаже в распределительных коробках. Отлично соединяют одножильные провода любых материалов и диаметром от 0,5 до 2,5 мм?.

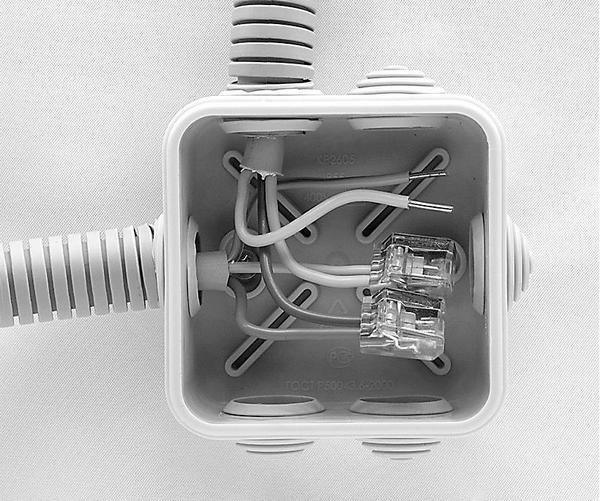

Рис. 43. Клеммы для распределительных коробок

Чтобы удостовериться в том, что данная клемма обладает нужными характеристиками, достаточно просто посмотреть на корпус монтажной клеммы. Для удобства прямо на нем нанесена информация о необходимой длине снятия изоляции, подходящем диаметре проводов и допустимых нагрузках по току и напряжению.

Клеммы для распределительных коробок выполняются в поликарбонатном корпусе, с железными контактными площадками и стальными самозажимными прижимными пружинами, которые обеспечивают надежное соединение проводов без дополнительного инструмента и всего в одно движение.

Клеммные зажимы являются отличным решением для подключения проводов как из меди, так и из алюминия, в том числе и между собой. Для этого возможна поставка клеммников со специальной пастой, что является неоспоримым преимуществом данного вида соединения перед скруткой или пайкой.

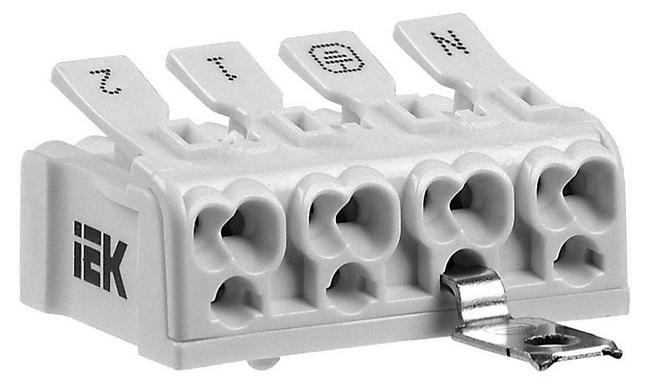

Соединительные клеммные колодки питания для стационарных приборов. Для удобного монтажа на месте установки различного стационарного оборудования, например осветительного или вентиляционного, отлично подходят специальные клеммы питания.

Со стороны прибора они оснащены самозажимными контактами, что позволяет упростить процесс монтажа, и нажимными контактами для быстрого подключения на месте установки.

Для удобства каждая клемма ярко промаркирована, предусмотрены клеммы с различным количеством контактов для подключения от 2 до 5 проводов одновременно, что позволяет использовать их как клеммы для светильников, люстр, бра, вентиляторов, вытяжек и других приборов.

Все клеммники имеют удобные встроенные монтажные защелки, которые позволяют провести быструю установку на корпус прибора, также клеммники могут быть оснащены дополнительным выносным заземляющим контактом с отверстием под винт.

Барьерные клеммники (рис. 44). Барьерные клеммники являются отличным решением, когда необходима коммутация силовых и сильноточных цепей. Подходят для соединения кабеля различных размеров — от 0,5 до 100 мм?.

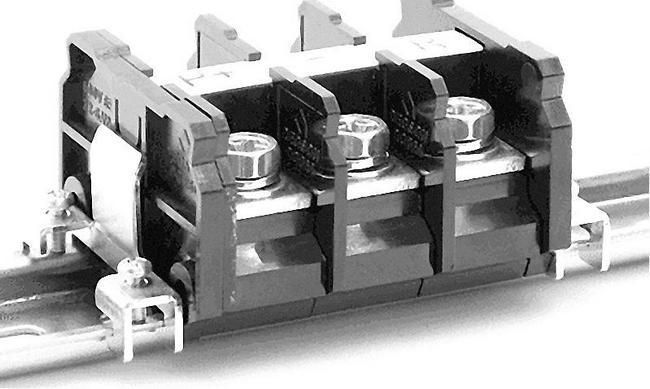

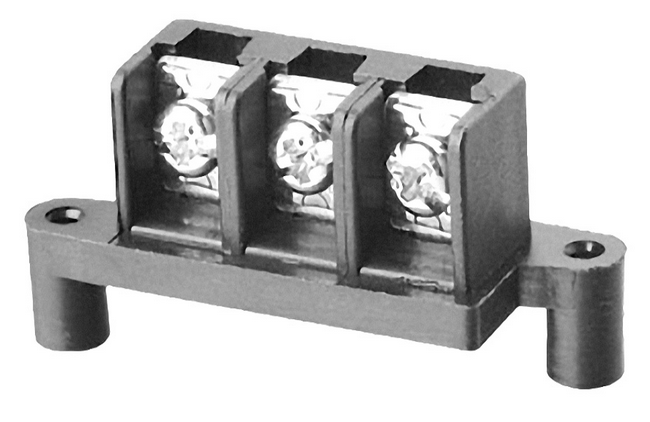

Рис. 44. Барьерные клеммники

Применяющиеся как стационарно, так и в распределительных щитах, силовые клеммы производятся из поликарбоната черного цвета с медными контактными площадками и стальными винтовыми зажимами.

Клеммники на DIN-рейку (рис. 45). Клеммники для распределительных шкафов и щитов систем автоматического управления (САУ). Контакты клеммников для DIN-рейки могут быть двух видов: стандартные винтовые зажимы и пружинные зажимы.

Позволяют легко соединять проводники и обеспечивают надежный контакт. Колодки могут крепиться на DIN-рейках типов ? и G. Конструкция соответствует международным стандартам IEC60947, IEC60079, UL1059, UL486E.

Разъемные клеммные блоки. Номенклатура разъемных клеммных блоков позволяет использовать провода сечением от 0,08 мм? до 16 мм? и обеспечивает широкий выбор конфигураций.

Винтовые клеммы для печатных плат. Стандартные клеммники с винтовыми зажимами, предназначенные для монтажа на печатную плату.

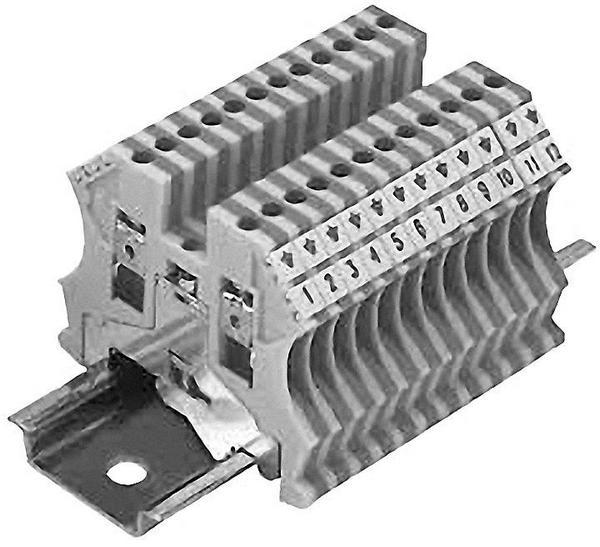

Рис. 45. Клеммники, установленные на DIN-рейку

Проходные клеммные блоки. Предназначены для установки в отверстия корпусов. Легко монтируются, характеризуются исключительно высокими нагрузочными способностями. Возможно использование провода сечением от 0,5 мм? до 95 мм?.
