Устройство дымовых труб

Дымовые трубы служат для отвода продуктов горения и образования тяги в печах. Они делятся на три вида (рис. 53): насадные, коренные и стенные каналы (дымоходы).[10]

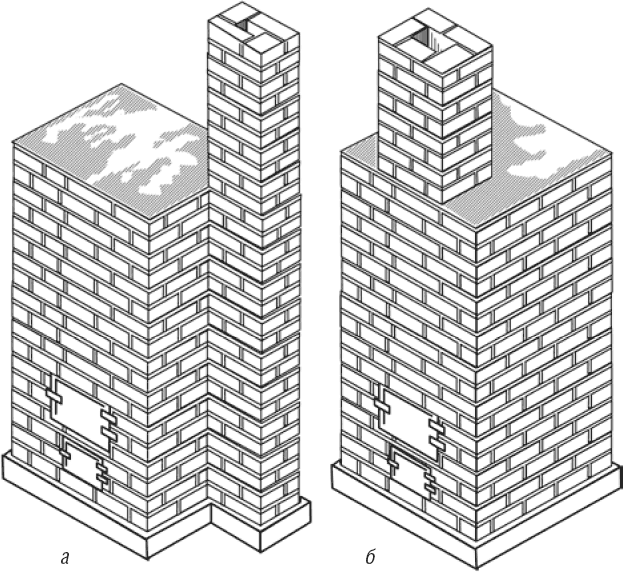

Рис. 53. Дымовые трубы:

а – коренная; б – насадная

Насадные трубы устанавливают непосредственно на самой печи и служат как бы ее продолжением. Лучше их ставить не на печную кладку, а на железобетонную плиту толщиной не менее 50 мм, укладываемую на перекрышу. Но для тонкостенных печей этот способ не подходит. Для них, а также для печей с отводом дымовых газов через заднюю или боковую стенки необходима коренная дымовая труба, которую выполняют в виде отдельной конструкции на прочном фундаменте. Они занимают много места и требуют больше кирпича.

Просто так присоединять к одному дымоходу две печи или даже две топки в одном массиве нельзя – возможен перебой тяги. В таких случаях в общей трубе выполняют рассечку, то есть перегородку высотой от 750 до 1000 мм (рис. 54), чтобы не получилось встречного движения дымовых газов. При этом надо помнить, что размер общего дымового канала[11] должен быть не менее 130 ? 260 мм.

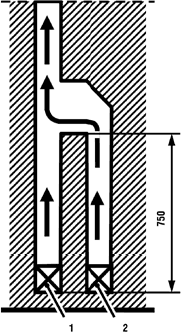

Рис. 54. Присоединение двух печей к одному дымоходу:

1 – от одной печи; 2 – от другой

Дымовые каналы в зависимости от мощности печей могут быть различных размеров: 1/2 ? 1/2 кирпича (130 ? 130 мм ~200 см²) в печах с теплоотдачей до 3000 ккал/ч, 1/2 ? 3/4 (130 ? 210 мм ~295 см²) в печах с теплоотдачей до 4500 ккал/ч и 1 ? 1/2 кирпича (130 ? 260 мм ~380 см²) в печах с теплоотдачей до 6000 ккал/ч. В зависимости от размера канала кладку ведут по-разному: из целых кирпичей, целых кирпичей и трехчетверток или половинок, что требуется для перевязки швов. Конечно, лучшая труба та, которая выполнена из целого кирпича, а самая прочная кладка та, у которой над вертикальным швом нижнего ряда приходится середина кирпича верхнего ряда (перевязка вполкирпича). На рис. 55 показана схема выполнения кладки дымовых каналов согласно их стандартным размерам, приведенным в табл. 2.

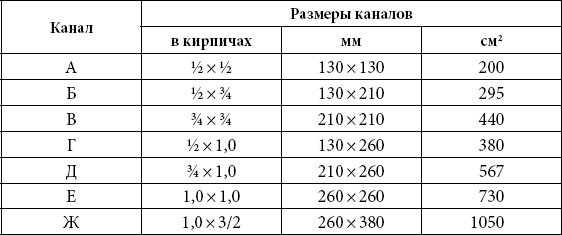

Таблица 2. Стандартные размеры дымовых каналов (к рис. 55)

Когда применяют для кладки труб колотый кирпич, то тесаную грань следует располагать наружу, а гладкую – вовнутрь, потому что при теске кирпича нарушается его структура и на тесаной поверхности образуются мельчайшие трещины, способные легко увеличиваться и разрушаться под действием горячих дымовых газов.

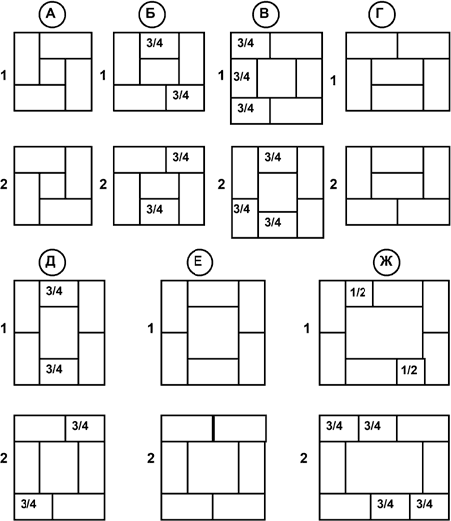

Рис. 55. Кладка дымовых каналов:

1 – нечетные ряды; 2 – четные ряды
