Многофункциональный мангал

Каким бы хорошим не получился мобильный мангал, все-таки он не заменит стационарную конструкцию, которую можно использовать не только для приготовления шашлыка, но и для копчения, жарения и прочих кулинарных изысков. А для того чтобы повару не мешал дождь, многофункциональный мангал лучше разместить под навесом.

Для создания такой импровизированной кухни потребуется:

• два стальных листа (200 ? 100 ? 3 мм и 200 ? 100 ? 1 мм);

• 2 м металлического профиля;

• 12 обыкновенных глиняных кирпичей;

• 20 шамотных кирпичей;

• шамотная глина;

• портландцемент М400;

• песок;

• щебень (гравий);

• 5 м арматурного прутка ? 6 мм;

• канализационная чугунная труба ? 150 мм длиной 250–300 мм;

• стальная труба ? 150 мм длиной 1600 мм;

• краска по металлу;

• плитка;

• цементный клей с пластификатором

• ножницы по металлу, электродрель, угловая шлифовальная машина, сварочный аппарат, кельма, шпатель, лопата.

Первым делом подготовьте площадку размером 930 ? 350 мм: снимите дерн, выкопайте котлован, насыпьте песчаную подушку, уложите арматуру и залейте бетоном.

Раскроите металл в соответствии с размерами, указанными на рис. 21, используя для поддона лист толщиной 3 мм, а для стенок конуса и дымовой камеры – толщиной 1 мм. Размеры можно изменить в соответствии с конкретными условиями и наличием материала, однако помните, что поддон нужно будет еще выложить кирпичами, которые не дадут металлу прогореть. В боковых стенках поддона просверлите отверстия, которые будут обеспечивать тягу.

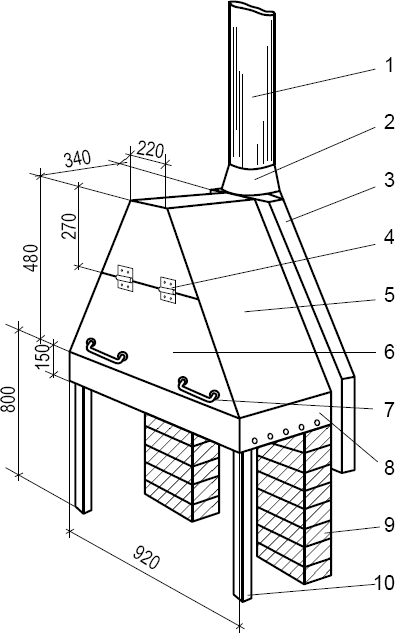

Рис. 21. Конструкция многофункционального мангала:

1 – вытяжная труба; 2 – чугунная труба с раструбом; 3 – задняя стенка; 4 – петля; 5 – дымовая камера; 6 – откидная крышка; 7 – ручка крышки; 8 – поддон (жаровня); 9 – кирпичные опоры; 10 – металлические ножки

Выложите из обычного кирпича задние опоры (6 рядов) и свяжите их с передними ножками мангала металлическим профилем. Сварите всю конструкцию и установите ее на опоры.

Приготовьте раствор из шамотной глины и выложите заднюю стенку из шамотного кирпича. Боковые стороны дымовой камеры используйте в качестве ориентира. Закончите заднюю стенку квадратным колодцем, на который поставьте кусок чугунной канализационной трубы раструбом вниз. Он станет основанием для вытяжной трубы, которую затем надо будет установить сверху. А пока загерметизируйте трубу цементным раствором.

Навесьте откидную крышку и прикрепите к ней ручки. Металлические части конструкции покрасьте.

С помощью угловой шлифовальной машины с диском по бетону срежьте углы задней стенки, после чего отделайте ее плиткой, посадив на цементный клей.
