Технические требования к электропроводке

Защищенные провода и кабели типа АПРН, АПРВ, АВРГ, АПРГ, АВВГ и т. п. разрешается прокладывать непосредственно по поверхности стен, потолков. Высота прокладки их в изоляционных трубах с металлической оболочкой или в гибких металлических рукавах от уровня пола не нормируется.

Открытую электропроводку незащищенными изолированными проводами в помещениях без повышенной опасности следует прокладывать на высоте не менее 2 м от пола, а в помещениях с повышенной опасностью и особо опасных помещениях — на высоте не менее 2,5 м от пола. Если это условие выдержать в реальной обстановке невозможно, то такие проводки необходимо защищать от механических повреждений или применять защищенные провода и кабели.

Защиту электропроводок в местах возможных механических повреждений осуществляют стальными коробами, уголками, тонкостенными трубами, металлорукавами, ограждениями или прокладывают скрыто.

1. При открытой прокладке защищенных проводов и кабелей с оболочкой из сгораемых материалов и незащищенных проводов расстояние в свету от проводов (кабеля) до поверхности сгораемых оснований должно быть не менее 10 мм. Для обеспечения этого условия применяют ролики, изоляторы, клицы и т. п. При невозможности обеспечить указанное расстояние провод или кабель отделяют от поверхности слоем несгораемого материала, например асбеста, выступающего с каждой стороны провода или кабеля не менее чем на 10 мм.

2. При скрытой прокладке проводов и кабелей с оболочками из сгораемых материалов и незащищенных проводов в пустотах строительных конструкций, в бороздах и т. д. с наличием сгораемых конструкций провода и кабели защищают сплошным слоем несгораемого материала со всех сторон, где имеется сгораемый материал строительной конструкции.

3. При открытой прокладке проводов и кабелей по стенам, перегородкам и потолкам нужно придерживаться архитектурной линии помещения. Спуски к выключателям и штепсельным розеткам прокладываются вертикально (по отвесу); горизонтальные участки проводки — параллельно карнизам; ответвления к лампам — перпендикулярно к линиям пересечения стен и потолка. В помещениях оклеиваемых обоями, верхнюю горизонтальную проводку рекомендуется выполнять выше верхнего обреза обоев.

4. Квартирные щитки с электросчетчиком устанавливают на высоте 0,8–1,7 м от пола в месте, исключающем механическое повреждение щитка имеющем свободный доступ к обслуживанию (в случае аварийного включения и выключения автоматов защиты).

Если квартирный щиток имеет два и более автоматических выключателя, то штепсельные розетки и сеть общего освещения целесообразно подключать к разным автоматам.

5. Соединения и ответвления проводов и кабелей, проложенных скрыто или открыто в трубах и металлических рукавах, выполняют в соединительных и ответвительных коробках. Конструкции соединительных и ответвительных коробок должны соответствовать способам прокладки и условиям окружающей среды.

6. Выполнение соединений. Соединения и ответвления проводов и кабелей в основном выполняют на винтовых зажимах или опрессовкой. Одножильные и скрученные провода, прокладываемые открыто на роликах и изоляторах, соединяют с помощью скрутки с последующей пропайкой или сваркой.

7. Места соединения и ответвления жил проводов и кабелей, соединительные и ответвительные сжимы должны иметь изоляцию, равноценную изоляции проводов, а также не должны испытывать механических усилий натяжения. В местах соединения жил проводов и кабелей предусматривают их запас, обеспечивающий возможность повторного соединения. Необходима также возможность доступа для осмотра и ремонта мест соединения и ответвления проводов и кабелей.

8. Ответвительные коробки, коробки для выключателей и штепсельных розеток при скрытой проводке заделывают в стену или перегородку так, чтобы их края совпадали с поверхностью штукатурки.

9. При скрытой прокладке проводов до их окончательной заделки мокрой или сухой гипсовой штукатуркой проверяют проводку на отсутствие обрыва токоведущих жил провода и короткого замыкания в сети.

10. Для устройства электропроводки во влажных, сырых помещениях и наружных проводках применяют светильники, электроустановочные устройства защищенного исполнения с уплотнительными крышками и сальниковыми уплотнителями.

Высота подвеса арматуры в помещениях без повышенной опасности должна быть не менее 2 м от пола до патрона. Если потолки низкие и это требование выполнить нельзя, то применяют светильники, в которых доступ к лампам невозможен без инструмента. В помещениях с повышенной опасностью и особо опасных при высоте установки светильника над полом менее 2,5 м используют светильники, конструкция которых исключает возможность доступа к лампе без специального инструмента, или светильники, рассчитанные на напряжение не выше 42 В.

Длина проводов во влажных, сырых и особо сырых помещениях должна быть минимальной. Проводки рекомендуется размещать вне этих помещений, а светильники — на стене, ближайшей к проводке.

11. Соединение медных и алюминиевых проводов. Провода электропроводки с проводами светильников соединяют в потолочных розетках. Для соединения алюминиевых проводов линии с медными арматурными проводами светильников используют зажимные колодки.

При параллельной прокладке двух и более плоских проводов при открытой и скрытой проводке провода должны быть уложены по стене или перекрытию плашмя, рядами с зазором 3–5 мм. Прокладка плоских проводов пакетами или пучками не допускается.

12. В открытых электропроводках крепление незащищенных проводов металлическими скобами следует выполнять с установкой между проводами и скобами изоляционной прокладки.

13. Прокладка в трубах. При прокладке проводов и кабелей в трубах, гибких металлических рукавах обеспечивают возможность замены проводов и кабелей.

14. Скрытая и открытая прокладка проводов и кабелей по нагреваемым поверхностям (печи, камины, дымоходы и т. д.) запрещается, так как из-за высыхания изоляции провода и кабели приходят в негодность, что ведет к пожару.

Радиус изгиба незащищенных изолированных проводов должен быть не менее трехкратной величины наружного диаметра провода, защищенных и плоских проводов — не менее шестикратной величины наружного диаметра или ширины плоского провода.

Кабели с пластмассовой изоляцией в поливинилхлоридной оболочке прокладывают с радиусом изгиба не менее шестикратной, а с резиновой изоляцией — не менее десятикратной величины наружного диаметра кабеля.

15. Монтаж всех видов проводок допускается при температуре не ниже 15 °C. При низких температурах некоторые изоляционные материалы становятся хрупкими; при их сгибании в изоляции образуются трещины, которые в процессе эксплуатации могут быть причиной повреждения проводов и кабелей.

Виды электропроводок и способы прокладки проводов и кабелей выбирают в зависимости от характеристики окружающей среды в соответствии с ПЗУ, СНиП.

Выбранный вид проводки и способ прокладки проводов и кабелей должны соответствовать также требованиям пожарной безопасности.

Перед тем как начать прокладку электропроводки в любом помещении, чертят ее схему. Если дом имеет несколько этажей, то схема составляется для каждого этажа отдельно. Масштаб на плане внутренней проводки — 1: 100, 1: 200, наружной — 1: 500 или 1: 1000. Все электрооборудование (светильники, выключатели, розетки, разветвительные коробки и пр.) на схеме изображаются условными значками.

На схеме проводка изображается в виде линий, на которых указываются марка и площадь сечения провода или кабеля, а также условно обозначается способ прокладки. К примеру, Т — в металлических трубах, П — в пластмассовых трубах, И — на изоляторах, Р — на роликах и т. д. Количество проводов и жил в проводе указывается в виде такой формулы: ПВ 2 (1 ? 2,5).

Если число проводов больше двух, то их количество обозначается засечками под углом 45° к линии. Для светильников имеются свои указания: в виде дроби, в числителе которой указывается мощность лампы в ваттах, а в знаменателе — высота светильника над поверхностью пола. Приемники электроэнергии также обозначаются дробью: в числителе — номер по плану, в знаменателе — номинальная мощность в киловаттах.

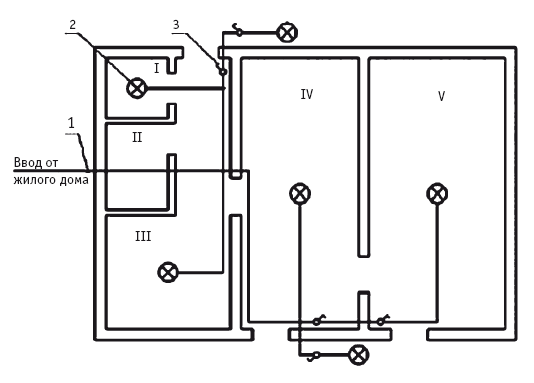

План хозяйственной постройки с электропроводкой:

I — свинарник; II — птичник; III — коровник; IV — помещение для хранения инвентаря и топлива; V — хозяйственное помещение;

1 — трубостойка; 2 — светильник; 3 — герметический выключатель. Хозяйственные постройки (свинарник; коровник, птичник и др.), как правило, имеют агрессивную окружающую среду. Такая среда разрушительным образом влияет на изоляцию. В связи с этим электропроводку в данных помещениях следует выполнять не проводами, а кабелями с хорошей изоляцией во избежание поражения током животных. Металлические корпуса светильников, установленных в хозяйственных постройках; заземляют при помощи специально проложенного третьего провода, подключенного к нулевому проводу сети в ближайшей разветвительной коробке.

План электропроводки одноквартирного жилого дома:

I — крыльцо; II — тамбур; III — санузел; IV — помещение для стирки; V — прихожая; VI — жилая комната; I/II — кухня; VIII — кладовая; IX — веранда; 1 — силовой ящик; 2 — квартирный щиток; 3 — одно-ил и двухламповый светильник; 4 — штепсельная розетка с защитным контактом; 5 — однополюсный герметический выключатель; 6 — штепсельная розетка без защитного контакта; 7 — милицейский фонарь; 8 — кнопочный выключатель (кнопка) для звонка; 9 — звонок; 10 — однополюсный выключатель; 11 — сдвоенный выключатель; 12 — многоламповый светильник с раздельным включением ламп; 13 — штепсельная розетка с выключателем.

Для жилого дома план прокладки электропроводки будет несколько сложнее, так как кроме светильников, выключателей и розеток; которые можно смонтировать в хозяйственных постройках; в доме устанавливаются звонки, щитки, специальные светильники и выключатели, отдельные подводки к мощным агрегатам (электроплитам, стиральным машинам, посудомоечным комбайнам и т. д.).

При выполнении любых электромонтажных работ применяются различного рода электромонтажные изделия и вспомогательные материалы. Они позволяют значительно облегчить производство работ и сократить время на их выполнение. К данной группе материалов относятся трубы, металлические рукава, дюбели разного диаметра, сталь различного проката, скобки, полоски и пр.

Для восстановления резиновой изоляции кабелей, шнуров и проводов после механического повреждения, пластмассовой изоляции проводов и кабелей, для уплотнения мест вводов проводов в коробки и кабелей в соединительные муфты, а также для усиления изоляции используются различные изоляционные ленты (прорезиненные, поливинилхлоридные, смоляные).

Для качественного выполнения электромонтажных работ необходим определенный набор инструментов, как ручной, так и механизированный. Сюда относятся молотки с круглым и квадратным бойком, всевозможные отвертки, монтерские ножи, кусачки, бокорезы, пассатижи и пр. Ко всем этим инструментам предъявляются требования по содержанию и эксплуатации.

Для производства паяльных работ используют такие инструменты, как электрический паяльник, напильник, металлическая щетка, нож для зачистки швов, припой и флюс.

Для облегчения электромонтажных работ, уменьшения затрат времени на производимые операции используются электроинструменты (отрезные машины, дрели, перфораторы). Для снятия изоляции с проводов и жил кабелей могут использоваться специальные клещи с подпружиненными ручками.

После составления плана, разметки и подбора всех материалов можно приступать к монтажным работам. Существуют три способа монтажа: скрытая проводка, открытая проводка и комбинированная.

Наиболее простым методом является открытая проводка. Она удобна тем, что любой ее участок легко доступен для ремонта и подключения новых токоприемников. Монтаж производится быстро, так как не связан с долблением стен и перегородок. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях выполняется очень редко. Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто.

Открытая проводка плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3 мм, выступающему с каждой стороны провода не менее чем на 5 мм. Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200–250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм.

Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3–0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5—2мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода.

В настоящее время в продаже имеются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно как на гвозди, так и на клей марки БМК-5К. Концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом в 65–75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки, выключателя. В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50 мм от коробки.

При открытой проводке выключатели и розетки устанавливают на прикрепленных к стене деревянных или пластмассовых подрозетниках диаметром на 8—10 мм больше устанавливаемого на них устройства.

На стыке открытого и скрытого способа прокладки проводов находится прокладка проводки в кабель-каналах. С одной стороны, сохраняются все преимущества открытой проводки, с другой — она более безопасна и изящна. Кроме того, в кабель-канал вместе с электропроводкой можно уложить телевизионный кабель, телефонный провод и т. д. Применяется этот вид проводки в офисах, коридорах и подсобных помещениях жилого фонда. Для прокладки компьютерных сетей, пожарной и охранной сигнализации такой способ является стандартным. Кабель-каналы выпускаются в виде полых коробов различного сечения длиной 1,5–2 м и в виде полого плинтуса с внутренними перегородками для укладки кабеля. Крепятся кабель-каналы на клей или саморезы, прямые и угловые сочленения осуществляются с помощью специальной фурнитуры.

Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен). Основной недостаток — невозможность без вскрытия стен подключить новые токоприемники. При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста толщиной 3 мм.

Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты.

Скрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные пластмассовые трубки.

Крепление плоских проводов в бороздках, пазах или стенах, подготовленных под штукатурку, проводят «примораживанием» алебастровым раствором или прикрепляют хомутиками из пластмассы. Запрещается крепление проводов непосредственно гвоздями.

Соединение и ответвление проводов скрытой проводки выполняется сваркой, опрессовкой, пайкой или зажимами в ответвительных коробках. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Установка ответвительных коробок, розеток и выключателей при скрытой проводке имеет свои технологические особенности. Если для наружной электропроводки распределительные коробки крепятся непосредственно к поверхности дюбелями, саморезами, шурупами, то для скрытой электропроводки коробки устанавливаются в углублениях, которые выполняют, как правило, при помощи дрели и специальной коронки.

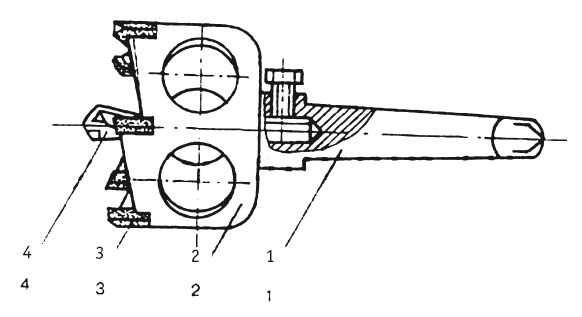

Коронка для выполнения углублений в стенах:

1 —хвостовик; 2 — корпус; 3 — зубья; 4 — центрирующее сверло. Для устройства углублений под распределительную коробку или подрозетник необходимо использовать так называемую «коронку», вставленную в мощную дрель. Наружный диаметр «коронки» должен быть на 2–3 мм больше диаметра подрозетника или распределительной коробки, для того чтобы обеспечить их надежное крепление в посадочном отверстии.

Для крепления коробок в углублениях обычно используется алебастр с добавлением другого совместимого вяжущего, но медленно «стынущего» материала, такого как изогипс. При этом корпус устанавливаемого подрозетника (распределительной коробки) должен выступать от плоскости штукатурки на 2–3 мм — учет толщины шпатлевки стен. Посадочное отверстие предварительно обрабатывается грунтом глубокой пропитки. Не следует забывать о том, что необходимо вставить провод через ответвительную подпрессовку. Длина провода от плоскости стены обычно составляет 70—120 мм.

Нередко при устройстве электропроводки возникает необходимость в установке модульных сборок подрозетников из 3–5 штук. К примеру, в одном блоке могут располагаться выводы телефонного, антенного телевизионного, интернет-кабелей и собственно розетки. Такие конструкции, обеспечивающие жесткое крепление одного подрозетника к другому, существуют в достаточном ассортименте. Установка их аналогична описанной выше, но разметка установки сложнее. Для этого необходимо измерить межцентровое расстояние устанавливаемых розеток, которое впоследствии не сложно перенести на подрозетники, и, естественно, при этом воспользоваться ватерпасом.

В отличие от подрозетников и распределительных коробок, монтируемых в посадочное отверстие стены, конструкция их для гипсокартона, магнезита и аналогичных отделочных материалов незначительно отличается. В этом случае отсутствует необходимость в применении алебастра. Надежное крепление распределительных коробок и подрозетников обеспечивают винтовые упоры. Главное условие, чтобы совпадали как можно точнее диаметры посадочного отверстия и монтируемого изделия. Чрезмерные усилия при затягивании упоров нежелательны.

Соединение проводов в распределительной коробке осуществляется в следующей последовательности. В начале при помощи зачистных ножниц оголяются концы, которые скручиваются плоскогубцами и тщательно пропаиваются с применением канифоли. Травление кислотой недопустимо, поскольку образовавшиеся в результате химической реакции окислы не позволят обеспечить надежный контакт. Затем пропаянные концы покрываются изолирующим лакокрасочным материалом и закрываются пластмассовым колпачком. Часто применяется изоляционная лента.

Такие контакты довольно надежны и, как правило, не приводят к внештатным ситуациям с электропроводкой.

При ремонте и модернизации электропроводки под слоем сухой штукатурки пробивать в ней канавки по всей длине не нужно. Сухая штукатурка обычно закрепляется на стене на рейках, и между стеной и штукатуркой имеется пустота. В этом случае, чтобы проложить провода, достаточно по трассе пробить в штукатурке несколько отверстий диаметром 30–40 мм, через них протолкнуть жесткую проволоку, с помощью которой затем можно протащить провода по всей трассе.
