Устройство ввода

Вводное устройство обеспечивает автоматическое отключение всей электропроводки потребителя при ее неисправности, а также позволяет отключить проводку во время ремонта или на период длительного бездействия.

В современных многоквартирных домах вводное устройство располагают в общих тамбурах или на лестничных клетках, в одно- и двухэтажных зданиях — обычно снаружи на стене.

Вводным устройством может служить плавкий предохранитель или какой-либо иной защитный аппарат, например автоматический выключатель. Для одноквартирного дома номинальный ток защитного аппарата не более 25 А. На вводах в многоквартирный дом или в тех случаях, когда применяют однофазные электроприемники мощностью свыше 1,3 кВт, может потребоваться аппарат на ток силой более 25 А.

При применении плавкого предохранителя к нему добавляют коммутационный аппарат, например пакетный выключатель или рубильник (при автоматическом выключателе дополнительный коммутационный аппарат не требуется).

Предохранители, а также однополюсные защитные автоматы монтируют только в фазных проводах. Установка этих аппаратов на нулевом проводе не допускается. Линию нулевого провода можно разрывать только при одновременном разрыве линий фазных проводов. При однофазном ответвлении это обеспечивается двухполюсными коммутационными или защитными аппаратами. Можно применить и трехполюсный аппарат, но при однофазном (двухпроводном) вводе один из полюсов не используют.

Токоведущие части вводного устройства должны быть защищены от попадания дождя или снега, недоступны для случайного прикосновения, поэтому желательно выбирать аппараты, соответствующие по защите и условиям эксплуатации, либо монтировать вводное устройство в металлическом или пластмассовом корпусе. Аппараты вводного устройства, установленные на наружной стене дома, защищают жестяным, пластмассовым или деревянным кожухом. Расстояние от токоведущих неизолированных частей до стенок защитного кожуха должно быть не менее 10 мм.

Бытует мнение, что установка предохранителей в линии не только фазного, но и нулевого проводов повышает надежность защиты. В действительности обрыв электрической цепи, связанной с нулевым проводом, в том числе и при перегорании предохранителя в его цепи, может привести к опасным для жизни последствиям.

Одно из средств обеспечения безопасности при нарушении изоляции — зануление, т. е. соединение металлических нетоковедущих частей электрооборудования с заземленным нулевым проводом. Если же в цепи нулевого провода находится предохранитель или автомат, то он может сработать и отключить нулевой провод, что равносильно отключению зануления, обеспечивающего защиту человека от поражения электрическим током.

Не разрешается устанавливать однополюсные защитные или коммутационные аппараты в цепи нулевого провода.

При монтаже электропроводки следует тщательно выполнять все соединения по схеме.

Вводное устройство со стороны ответвления от воздушной линии подключают изолированными проводами сечением 4 или 6 мм2 (для медных допускается сечение 2,5 мм2). Изолированные провода к проводам ответвления у изоляторов на стене здания присоединяют специалисты владельца сетей, а к вводному устройству — потребитель. Если ответвление выполнено тросовым проводом или кабелем, токоведущие жилы к вводному устройству также подключают специалисты владельца сетей. Со стороны ввода в здание потребитель должен сделать проводку между вводным устройством и электросчетчиком.

При монтаже любого трех- или однофазного вводного устройства без коммутационного аппарата нулевой провод ответвления при помощи отдельного контактного зажима соединяют с соответствующим проводом, идущим к счетчику. Соединение скруткой допускается, если провода сваривают или паяют, но в условиях индивидуального строительства эту работу с алюминиевыми проводами выполнить трудно. Поэтому для соединения используют контактный зажим от какого-нибудь электрического аппарата, например одногнездовой зажим к проводам сечением до 4 мм2, применяемый в светильниках, или зажим из ответвительной коробки. Диаметр контактных винтов должен быть 4–6 мм. Если соединяемые провода из разных металлов, каждый крепят отдельным винтом.

Проводку от вводного устройства к распределительному щиту со счетчиком выполняют кабелем или изолированными проводами в металлической трубе без каких-либо сращиваний, паек и других нарушений цельности провода. Сечение жил принимают в зависимости от мощности токоприемников, но не менее 10 мм2 для алюминиевых проводов и 6 мм2для медных.

При монтаже электропроводки, подключаемой к счетчику, необходимо оставлять концы проводов длиной не менее 120 мм. Изоляция или оболочка нулевого провода на длине 100 мм перед счетчиком должна иметь отличительную окраску.

В зависимости от расположения помещений в доме проводку от вводного устройства к счетчику можно вести как по наружным стенам, так и внутри здания. Проход трубы через стену уплотняют битумом или цементноалебастровым раствором. Для защиты провода (кабеля) в месте его прохода через стену применяют отрезок металлической или пластмассовой трубы. На концы трубы с наружной стороны надевают воронку, с внутренней — втулку. Защиту от проникновения влаги обеспечивают битумной заливкой.

ОБЩИЕ ТРЕБОВАНИЕ К УСТАНОВКЕ СЧЕТЧИКА

? Счетчик устанавливается, как правило, на распределительном щите, оборудованном необходимыми коммутационными и защитными аппаратами, который монтируется в сухом помещении с температурой в зимнее время не ниже 0 °C.

? Высота от пола до места подключения проводов к счетчику 0,8–1,7 м.

? Место для распределительного щита со счетчиком выбирают вблизи входной двери на стене, имеющей достаточно жесткую конструкцию.

? Счетчики допускается крепить на деревянных, пластмассовых или металлических щитках, при этом аппараты защиты линий, отходящих от него, можно монтировать отдельно, но не далее 10 м по длине проводки.

? Для безопасной установки или замены счетчика нужно предусмотреть возможность отключения питающих проводов. Расстояние от счетчика до отключающего его коммутационного или защитного аппарата не должно превышать 10 м. Обычно этому требованию отвечает вводное устройство, но лучше использовать пакетный выключатель на щите, общем со счетчиком.

? При однофазном ответвлении устанавливают однофазный счетчик, который предназначен для непосредственного учета потребляемой энергии в однофазных цепях переменного тока частотой 50 Гц и рассчитан на работу при номинальном напряжении 127 или 220 В. Номинальные значения напряжения — 127 или 220 В, токов — 5, 10 или 20 А.

? Перегрузочная способность счетчика указана на его табличке с техническими характеристиками.

? Наибольшая допустимая сила тока может быть в 3–3,5 раза больше номинальной, например для счетчика на силу тока 5 А наибольшая допустимая сила тока — 15–17 А, для счетчика на 10 А — 30–34 А.

? При трехфазном подключении применяют трехфазный счетчик для четырехпроводной сети напряжением 380/220 В на 5 или

10 А. При этом допускается использовать три однофазных счетчика на 220 В.

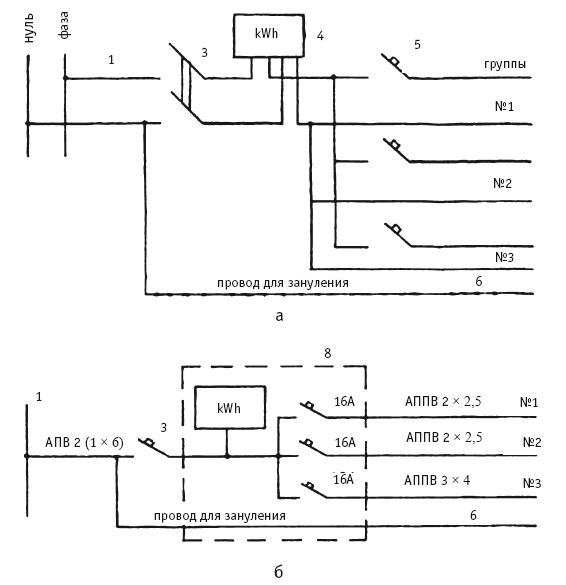

Схемы подключения к групповой сети:

а — схема с воздушным вводом; б — схема с подземным вводом. Групповую сеть, чаще используемую в современных домах; выполняют однофазной и монтируют, как правило, тремя группами. Группа № 1 предназначается для питания осветительных приборов. Группа № 2 служит для присоединения штепсельных розеток на 6 А без защитных (зануляющих или заземляющих) контактов. Группа № 3 питает электроприемники, требующие занулений корпуса прибора (например, кухонная плита). К данной группе присоединяют штепсельные розетки с защитным контактом. Допускается смешанное питание штепсельных розеток и освещения. Нельзя объединять нулевые проводники разных групп. В провод, который служит для присоединения защитных контактов штепсельных розеток, нельзя вводить ни выключатели, ни предохранители.

Схема группового распределительного щита для индивидуального жилого дома:

1 — пластиковый корпус щита; 2 — соединительный элемент нулевых рабочих проводников; 3 — соединительный элемент зажимов нулевых рабочих проводников, а также проводника уравнивания потенциалов;

4 — соединительный элемент входных выводов защитных аппаратов групповых цепей; 5 — автоматический выключатель дифференциального тока; 6 — выключатель дифференциального тока, 7 — автоматические выключатели; 8 — линии групповых цепей; 9 — счетчик.

На вводе в коттедж устанавливается УЗО ВД63 с дифференциальным током 300 мА (при установке УЗО с меньшим током утечки возможны ложные срабатывания вследствие большой протяженности электропроводки и высокого естественного фона утечки электрооборудования). Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки, короткого замыкания и токов утечки. Группа из УЗО ВД63 и трех автоматических выключателей ВА63 предназначена для защиты розеток. Трехфазный автоматический выключатель ВА63 и УЗО ВД63 защищают мощные потребители (например, электроплиту). Последняя линия, состоящая из одного УЗО ВДбЗ и двух автоматических выключателей ВА63, предназначена для защиты цепей отдельно стоящего здания (например, подсобного помещения).

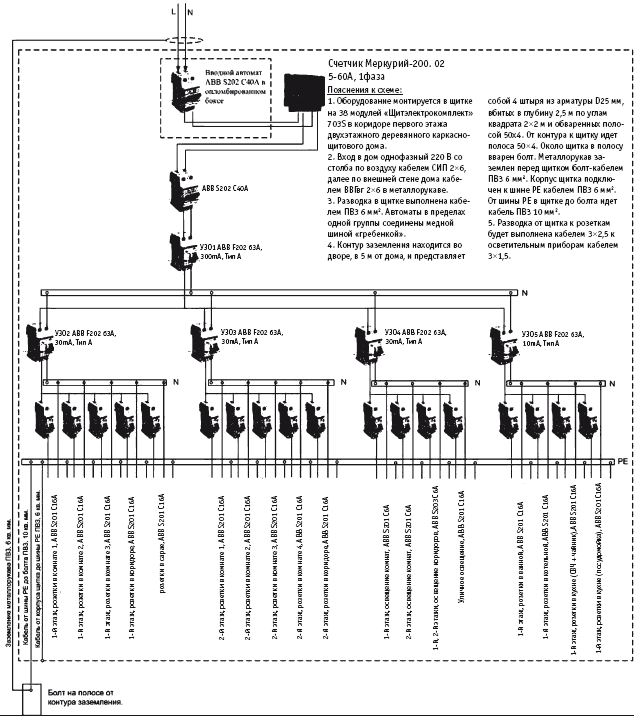

Схема монтажа распределительного щита для современного коттеджа.
