Провода и кабели

Провод — это одна неизолированная, одна или более изолированных жил, поверх которых, в зависимости от условий прокладки и эксплуатации, может иметься неметаллическая оболочка, обмотка или оплетка волокнистыми материалами или проволокой. Провода могут быть голыми и изолированными. Голые провода (ПСО, ПС, А, АС и т. д.) не имеют никаких защитных или изолирующих покрытий токопроводящих жил. Их в основном применяют для воздушных линий электропередач. Изолированными являются провода, токопроводящие жилы которых покрыты изоляцией из резины или пластмассы. Эти провода имеют поверх изоляции оплетку из хлопчатобумажной пряжи или оболочку из резины, пластмассы или металлической ленты. Изолированные провода подразделяют на защищенные и незащищенные.

Защищенными называют изолированные провода, имеющие поверх электрической изоляции оболочку, предназначенную для герметизации и защиты от внешних воздействий. К ним относятся провода АПРН, ПРВД, АПРФ и др. Незащищенным изолированным проводом называется провод, не имеющий поверх электрической изоляции оболочки. Это провода АПРТО, ПРД, АППР, АППВ, ППВ и др.

Шнуром называется провод, состоящий из двух и более изолированных гибких или особо гибких жил сечением до 1,5 мм2, скрученных или уложенных параллельно и покрытых в зависимости от условий эксплуатации неметаллической оболочкой или другими защитными покровами.

Кабелем называется одна или несколько скрученных вместе изолированных жил, заключенных, как правило, в общую резиновую, пластмассовую, металлическую оболочку (НРГ, КГ, АВВГ и др.). Оболочка служит для защиты изоляции жил от воздействия света, влаги, различных химических веществ, а также для предохранения ее от механических повреждении.

Установочные провода предназначены для монтажа силовых и осветительных сетей при неподвижной прокладке на открытом воздухе и внутри помещений. Изготавливают их с медными и алюминиевыми токоведущими жилами, одно- и многожильными, с резиновой и пластмассовой изоляцией, незащищенными и защищенными от легких механических повреждений. Токопроводящие жилы проводов имеют стандартные сечения, мм: 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10,0; 16,0 и т. д.

В зависимости от марок стандартные сечения проводов имеют определенные значения. Если сечение провода неизвестно, то его рассчитывают по следующей формуле:

S = ?r2,

где S — сечение провода, мм2; ? — число, равное 3,14; г — радиус провода, мм.

Диаметр проволоки токоведущей жилы (без изоляции) измеряют микрометром или штангенциркулем. Сечение жил многопроволочных проводов и кабелей определяют по сумме сечений всех проволок.

Установочные провода с пластмассовой изоляцией АПВ, ПВ изготавливают без оболочки и защитных покровов, так как пластмассовая изоляция не нуждается в защите от действия света, влаги и устойчива к легким механическим воздействиям.

Для защиты проводов с резиновой изоляцией от механических повреждений, действия света и влаги применяют оболочки с фальцованным швом из алюминиевого сплава АМЦ или латуни (АПРФ, ПРФ, ПРФл) или оболочки из ПВХ-пластиката (ПРВД и др.).

Изоляция проводов рассчитана на определенное рабочее напряжение, при котором их можно длительно и безопасно эксплуатировать. Поэтому при выборе марки провода следует учитывать, что рабочее напряжение, на которое рассчитана изоляция провода, должно быть больше или равно номинальному стандартному значению напряжения питающей электросети 380, 220, 127, 42, 12 В.

Установочные провода должны соответствовать подключаемой нагрузке. Для одной и той же марки и одного и того же сечения провода допускаются различные по величине нагрузки, которые зависят от условий прокладки. Например, провода или кабели, проложенные открыто, лучше охлаждаются, чем проложенные в трубах или скрыто под штукатуркой. Провода с резиновой изоляцией допускают длительную температуру нагрева их жил, не превышающую 65 °C, а провода с пластмассовой изоляцией — 70 °C.

Провода маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод, или ПП — плоский двух- или трехжильный провод. Перед буквами П или ПП может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П или ПП стоит буква, характеризующая материал, из которого выполнена изоляция провода: Р — резиновая, В — поливинилхлоридная и П — полиэтиленовая изоляция (АПРР, ППВ и др.). Резиновая изоляция провода может быть защищена различными оболочками: В — из ПВХ пластиката, Н — негорючая хлорпреновая оболочка (найрит). Буквы В и Н ставят после букв материала изоляции провода — АПРН, ПРИ, ПРВД.

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода, имеющие гибкие токоведущие жилы, имеют в маркировке букву Г, которая ставится после резиновой — Р или перед поливинилхлоридной — В изоляцией (ПРГИ и др.). Одно- и многожильные провода, предназначенные для прокладки в стальных трубах и имеющие оплетку, пропитанную противогнилостным составом, имеют в конце марки буквы ТО (АПРТО, ПРТО).

Поливинилхлоридная оболочка проводов с резиновой изоляцией выполняется маслостойкой. Плоские провода в разделительном основании могут иметь перфорацию шириной отверстия до 4 мм и длиной до 20 мм. Расстояние между краями отверстий — до 15 мм. Провода могут иметь метки, с помощью которых при монтаже легче различать жилы.

Для устройства тросовых проводок внутри помещений и снаружи, устройства ответвлений от воздушных линий в жилые дома и постройки выпускаются специальные провода, имеющие несущий стальной трос, который расположен внутри провода, между его изолированными жилами. Тросовые провода выпускаются 2-, 3- и 4-жильными и имеют резиновую изоляцию или изоляцию из поливинилхлоридного пластиката. Токопроводящие жилы провода АВТ имеют изоляцию черного, синего, коричневого и других цветов. Установочные провода предназначены для эксплуатации при температуре окружающей среды от -40 до + 50 °C и относительной влажности 95 + 3 % (при температуре + 20 °C).

Силовые кабели, так же как и провода, маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. Для электропроводок можно использовать силовые небронированные кабели с резиновой и пластмассовой изоляцией. Для защиты изоляции жил от света, влаги, химических веществ, а также механических повреждений кабели покрывают оболочками из различных материалов. Металлические оболочки из свинца, алюминия и стали не являются защитным покровом кабелей (бронью). При изоляции кабелей, изготовленных из влагонепроницаемых материалов (пластмассы и резины), вместо металлической оболочки может использоваться пластмассовая или резиновая оболочка.

Кабели с резиновой изоляцией имеют маркировку АСРГ, СРГ, ВРГ, АВРГ, АНРГ, НРГ; с пластмассовой изоляцией — АВВГ, ВВГ, АПВГ, П В Г, АПсВГ, ПсВГ, АПвВГ, ПвВГ.

Первая буква в обозначении марок кабелей, за исключением буквы А, определяет материал: В — ПВХ пластикат, П — полиэтилен, Пс — самозатухающий полиэтилен, Пв — вулканизирующийся полиэтилен, Н — найритовый, С — свинцовый. Вторая буква определяет материал изоляции В — ПВХ пластикат, Р — резиновая. Третья буква Г обозначает, что кабель небронированный.

Силовые кабели указанных марок предназначены для эксплуатации в стационарном состоянии при температуре окружающей среды от -50 до + 50 °C с относительной влажностью воздуха до 98 %. Кабели рассчитаны на длительно допустимую температуру их жил до 70 °C.

Кабели марок АНРГ и НРГ имеют резиновую негорючую оболочку. Для подключения переносных ламп, передвижных электрифицированных машин и переносных электроприборов к сети применяют гибкие кабели с резиновой изоляцией типа КГ, КГН, КЛГ, КПГСН и др.

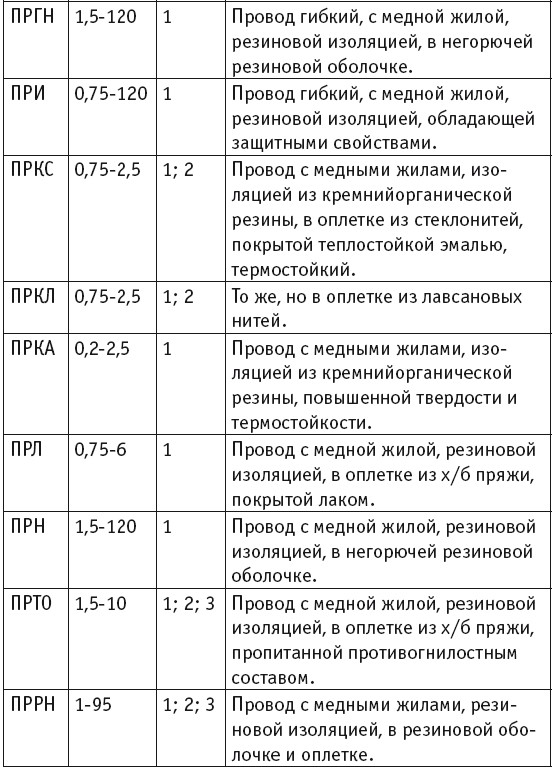

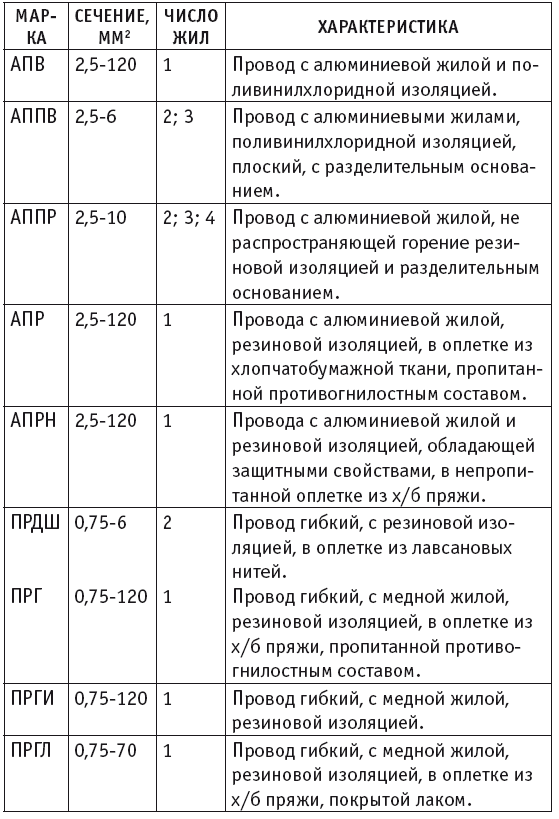

Наиболее распространенные марки проводов

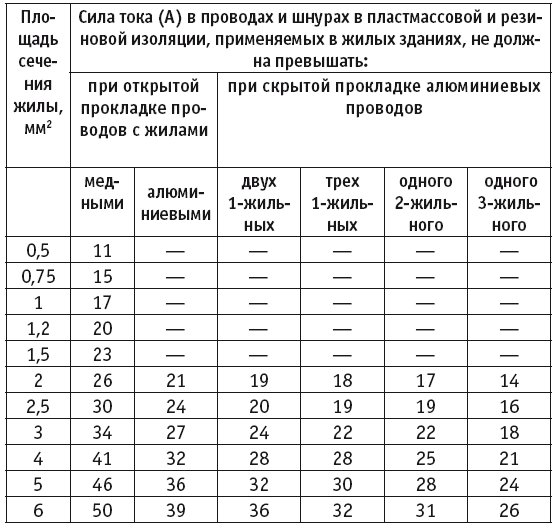

Площадь сечения проводов и кабелей в зависимости от силы тока

Для производства монтажа бытовых электропроводок обычно берут несколько марок проводов и кабелей. В приведенной таблице дан широкий спектр проводов и кабелей. Это сделано для того, чтобы потребителю было легче выбрать наиболее подходящую марку.

Поскольку площадь сечения проводов и кабелей напрямую зависит от токовой нагрузки, то марку необходимого материала выбирают именно исходя из этого.
