Схема электропроводки

Перед началом электромонтажных работ необходимо выполнить схему электропроводки. Схемы электропроводок на планах коттеджей и садовых домиков выполняются для каждого этажа в масштабе 1:100 или 1:200, наружной электропроводки на территории — в масштабе 1:500 или 1:1000. Светильники, выключатели, штепсельные розетки, электрические проводки, аппараты защиты на чертежах планов обозначаются условными знаками.

Схема подключения потребителей к сети:

а — многолинейная; 6 — однолинейная с воздушным вводом; в — однолинейная в варианте с кабельным вводом; 1 — воздушная линия; 2 — кабельная линия (выполняется по проекту наружных сетей); 3 — двухполюсный пакетный выключатель; 4 — счетчик; 5 — выключитель автоматический; 6 — провод для зануления; 7 — вводной ящик; 8 — квартирный щиток; 9 — рубильник; 10 — предохранители.

Номинальные токи расцепителей автоматических выключателей должны составлять:

16 А — для групповой и осветительной сети и сети штепсельных розеток на ток 6—10 А в домах без бытовых кондиционеров воздуха; 25 А — для сети штепсельных розеток в домах с бытовыми кондиционерами воздуха мощностью до 1,3 кВт, а также для групповой линии питания бытовых электрических приборов мощностью до 4 кВт;

25–32 А — для групповой линии питания электрической плиты мощностью до 5,8 кВт;

40 А — для групповой линии питания электрической плиты мощностью 5,9–8 кВт.

Электропроводку на планах наносят в однолинейном исполнении. Возле линий указывают марку и сечение провода или кабеля, условно обозначают способ прокладки. Например, Т — в металлических трубах, П — в пластмассовых трубах, Мр — в гибких металлических рукавах, И — на изоляторах, Р — на роликах, Тс — на тросах. Число проводов, жил в проводе и площадь их сечения показывают в виде произведения. Обозначение ПВ 2 (1 ? 2,5) расшифровывают так: два одножильных провода марки ПВ сечением токоведущей жилы 2,5 мм2. Число проводов в количестве более двух также обозначают засечками под углом 45° к линии.

У светильников дробью указывают в числителе мощность лампы (Вт), в знаменателе — высоту подвеса над полом (м). Приемник электрической энергии также обозначают дробью: числитель указывает номер по плану, а знаменатель — номинальную мощность (кВт).

Электрические сети, используемые для подводки тока к частным домам и дачам, бывают наружными и внутренними. Наружные сети предназначены для передачи электроэнергии от наружных магистральных электролиний, имеющих напряжение 220 или 380 В, непосредственно до ввода в здание. Наружные сети также прокладываются и между хозяйственными постройками, называемыми еще внутридворовыми. Отводящие линии, по которым электроэнергия поступает в дом, можно разделить на два участка. Первый из них — это провод воздушной линии от ближайшей опоры линии электропередач до изоляторов на кронштейне, вбитом в стену дома. Второй участок — путь от изоляторов до электрического распределительного щитка.

Нормированные расстояния ответвления от воздушной линии (ВЛ):

1 — проезжая часть; 2 — пешеходная дорожка; 3 — опора ВЛ;4 — дополнительная опора. Ответвление выполняют без установки дополнительных опор, если его длина от ВЛ не более 25 м. Для ответвления рекомендуется применять изолированные провода, но допускаются и неизолированные; в этом случае на каждый провод можно надеть мягкую изоляционную трубку.

Если длина ответвления превышает 25 м, необходима установка дополнительных опор. От ВЛ до последней опоры монтируют неизолированный провод, а от последней опоры до строения — изолированный.

Расстояние от проводов ответвления до земли при пересечении проезжей части должно быть не менее 6 м, при пересечении пешеходной дорожки — не менее 3,5 и у изоляторов на стене — не менее 2,75 м.

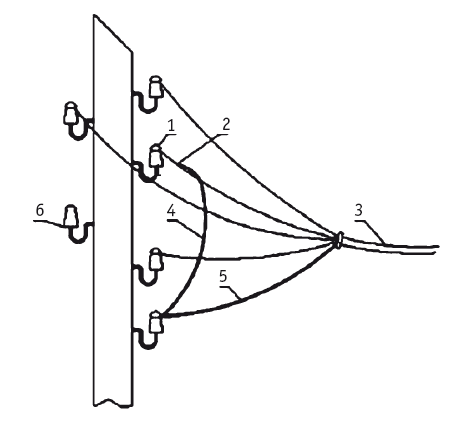

Ответвление от воздушной линии проводом с несущим тросом:

— дополнительный изолятор; 2 — трос; 3 — провода ответвления; 4 — зануление троса; 5 — нулевая жила; 6 — изолятор для провода наружного освещения.

Трехфазное (четырехпроводное) ответвление удобнее выполнять четырехжильным проводом марки АВТВ или АВТУ со встроенным несущим тросом, сечение алюминиевых токоведущих жил при этом может быть не менее 4 мм2, так как механическую нагрузку воспринимают не они, а трос.

Несущий трос наглухо закрепляют и присоединяют к нулевому проводу. Для крепления троса на опоре ставят дополнительный изолятор.

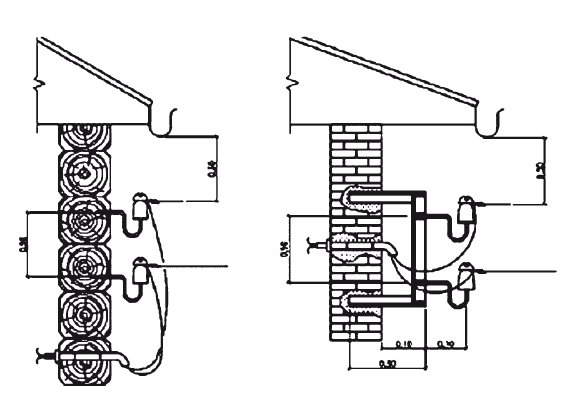

Крепление изолятора ввода на деревянной и каменной стенах.

Перед вводом в здание на его стене устанавливают изоляторы. Для проводов АВТВ, АВТУ нужен один изолятор, на котором закрепляют несущий трос, в остальных случаях — по числу проводов: два изолятора при однофазном вводе или четыре при трехфазном. Применяют фарфоровые или стеклянные изоляторы типов ТФ-12, ТФ-16, РФО-12 или НС-16.

Изоляторы сначала закрепляют на крюках, затем крюки монтируют на наружной стене. В зданиях с бетонными или кирпичными стенами для каждого крюка пробивают гнездо на глубину 100 мм и закрепляют крюк цементным раствором.

В зданиях с рублеными стенами для монтажа крюков высверливают отверстия и ввинчивают в них крюки. В каркасно-засыпных, глинобитных или дощатых строениях крюки устанавливают на деревянном брусе толщиной 70—100 мм, который монтируют на стене шурупами или шпильками. Иногда с внутренней стороны требуется усилить стену доской, а к ней через тонкую стену строения прикрепить брус. Изоляторы можно устанавливать рядом или один под другим.

Расстояние от проводов до поверхности земли должно составлять не менее 2,75 м, а между проводами и от проводов до выступающих частей строения (крыши, водосточного желоба и т. п.) — не менее 0,2 м.

Электрические вводы выполняют многожильными алюминиевыми проводами. Можно для этой цели использовать кабель нужного сечения. Для ответвления можно применять кабель с медными жилами (ВВГ, ПВГ и др.) сечением не менее 2,5 мм2 или алюминиевыми жилами (АВВГ, АПВГ) сечением не менее 4 мм2. Кабель прокладывают по стойке опоры: в верхней части открыто на скобах, а с высоты не менее 1,5 м от уровня земли — в трубе на глубину 0,7 м. Затем кабель ведут в траншее глубиной не менее 0,7 м до здания и, наконец, в трубе выводят на наружную стену. В траншее кабель укладывают на слой земли, не содержащей камней, шлака и строительного мусора. Над кабелем выполняют такую же засыпку. В местах, где вероятны земляные работы, поверх слоя засыпки укладывают бетонные плитки или кирпичи.

Нельзя для подобной операции применять одножильные провода. Самым оптимальным вариантом является тот, при котором ввод осуществляют одним отрезком кабеля, проходящим от воздушной линии электропередач до распределительного щитка. Данный кабель присоединяют к нулевой фазе.

Для выполнения кабельного ввода нужно брать кабель длиной на 1 % больше расчетной. Это необходимо для того, чтобы можно было установить соединительную муфту при ремонте поврежденного кабеля. При подземной прокладке кабеля его вводят в дом через отверстие в фундаменте или стене. Если строится новый дом, то стоит воспользоваться первым вариантом. В зависимости от того, каким электрооборудованием будут пользоваться хозяева дома, вводы электроэнергии могут быть однофазными и трехфазными. При выполнении вводов обязательно нужно соблюдать требования, установленные «Правилами пользования электроэнергией». Помимо этого, все действия следует согласовывать с Энергосбытом. И при однофазном, и при трехфазном вводе можно использовать однофазные приемники тока.

И тем не менее, если был выполнен трехфазный ввод, то вариантов использования электроэнергии становится гораздо больше. При выполнении такого ввода обязательно нужно выполнить специальные технические требования, которые значительно повышают стоимость монтажных работ. В связи с этим, если этого не требуют условия, целесообразнее пользоваться однофазным вводом, так как вся бытовая техника подключается к однофазной сети. Трехфазный ввод состоит из 4-проводной линии, один из проводов которой должен обязательно быть подключен к заземлению. В этом случае сопротивление заземления не должно быть больше 4 Ом. В однофазном вводе имеется 2 линии. Точно так же один провод подключается к заземлению.

Ответвление от линии электропередач не должно быть больше 25 м. Если расстояние получается большим, то ставится дополнительный столб. Провода должны находиться на высоте не меньше 6 м над проезжей частью и не меньше 3,5 м во дворе.

Вариант тросового крепления электропроводки к конструкциям здания:

1 — скоба; 2 — трос; 3 — электрические кабели; 4 — крюк; 5 — коут; 6 — тросовый зажим.

При выполнении монтажных работ необходимо обеспечить расстояние от оголенных проводов до поверхности земли не менее 2,75 м. Между карнизом, водосточным желобом или свесом крыши и проводами должно быть расстояние не менее 0,2 м. Если при креплении изоляторов к стене дома невозможно выдержать данные размеры, то устанавливают металлические стойки, выполненные из трубы круглого сечения. Верхний конец стойки должен быть загнут под углом 180 °C. Это делается для того, чтобы в стойку не попадала атмосферная влага.

К стойке приваривают металлический уголок, на котором закрепляют штыри для установки изоляторов. Стойку обязательно заземляют, присоединяя к нулевой фазе электрического ввода.

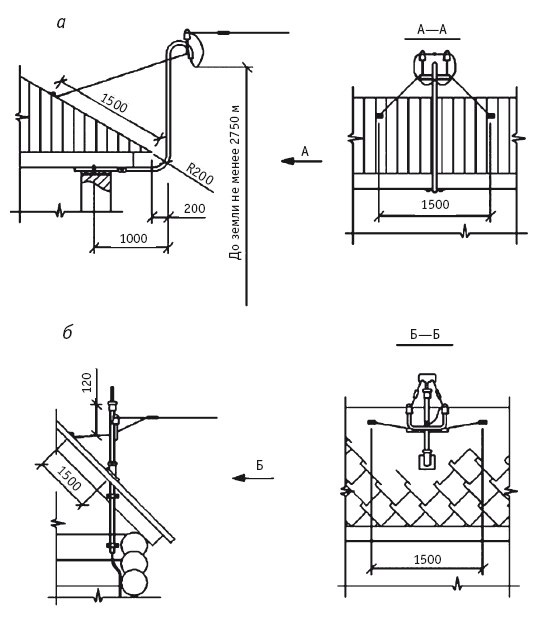

Ввод в здание с использованием трубчатых стоек:

а — через крышу; 6 — через стену.

Ответвление считается частью воздушной линии и его обслуживает владелец электрических сетей до изоляторов на стене строения, включая соединения у изоляторов.

При кабельном ответвлении на обслуживании владельца сетей находятся кабель и контактные соединения его наконечников.

Внутренние сети включают все ответвления от распределительного щитка к розеткам, выключателям, светильникам, бытовым электроприборам и прочим потребителям. Обычно для этих целей применяют алюминиевые или медные провода с сечением, выбранным по силе. Способ прокладки проводки, а также ее вид выбираются в соответствии с условиями окружающей среды, требованиями пожарной безопасности и марками используемых проводов и кабелей.

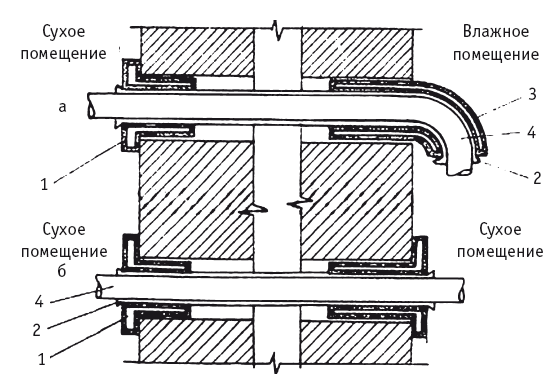

Прокладка проводов через стену:

а — из влажного помещения (ВП) в сухое (СП); б — из сухого помещения в сухое; 1 — втулка; 2 — изоляционная трубка; 3 — воронка входа в сырое помещение; 4 — электропроводка.

Для того чтобы пропустить провода и кабели через стены и междуэтажные перекрытия, используют изоляционные трубы. На входе и выходе проводов на трубки надевают фарфоровые, резиновые или пластмассовые втулки (в сухих помещениях) или воронки (во влажных помещениях). Трубки в стене замазывают раствором гипса. Переходы проводов из сухих помещений во влажные выполняются следующим образом. Со стороны сухого помещения в стене монтируется втулка, а со стороны влажного — воронка, которая впоследствии заливается герметиком. Каждый провод пропускают через трубку, а если провода двойные, то их можно проложить в одной трубке.

По стенам дома прокладывают изолированные провода на расстоянии 2,5 м от поверхности земли. Над оконными проемами провода должны проходить на расстоянии в 0,5 м, над балконами — 2,5 м. В том случае, когда провода прокладываются вертикально, они должны находиться на расстоянии 1 м от балкона и 0,75 м от окон. На всем протяжении ввода от опоры ЛЭП до распределительного щитка нельзя выполнять какие-либо подключения тока.

Проводку внутри зданий выполняют скрытым или открытым способом. К скрытым проводкам относятся те, что прокладываются в конструктивных элементах зданий: стенах, потолках, междуэтажных перекрытиях и пр. Скрытая проводка прокладывается до начала штукатурных и отделочных работ в заштукатуренных бороздах, без борозд под слоем мокрой штукатурки, в замкнутых каналах и пустотах, в трубах, за обшивкой стен и потолков. У данного способа монтажа имеется множество преимуществ. Во-первых, провода защищены слоем штукатурки от световых, тепловых и механических воздействий, вследствие чего они реже повреждаются. Помимо этого, между двумя соединительными коробками, а также розетками и выключателями провода можно прокладывать по прямой, что существенно экономит материалы.

К проводкам, выполняемым открытым способом, относятся такие, которые монтируются по поверхностям стен, потолков, по конструкциям и строительным элементам, по опорам и т. д. Этот метод применяют в том случае, когда другой способ невозможен. Провода прокладывают

по сгораемым конструкциям по слою листового асбеста толщиной 3 мм и более. Асбест закрепляют на стене при помощи оцинкованных гвоздей, вбивая их в шахматном порядке. Если для выполнения данной операции берутся провода марок АППР, АПРН и ПРН, то их можно прокладывать без дополнительной защиты. Для крепления круглых проводов используют пластмассовые крепежные скобы, диаметр которых равен диаметру провода.

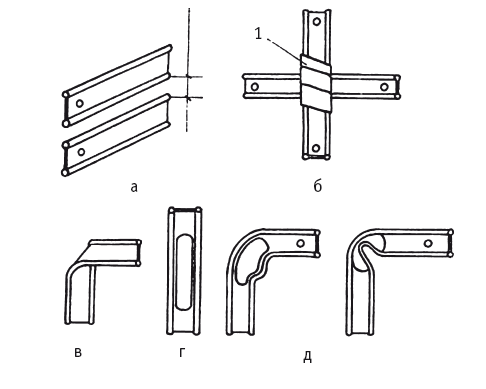

Прокладка плоских проводов внутри здания:

а — параллельная проводка; б — пересекающиеся проводки; в — изгиб под углом; г, д — изгиб с вырезом разделительной пленки (г — правильно; д — неправильно); 1 — изолента.

Плоские провода марок АПН, АПР, АП В, АПРВ крепят при помощи шурупов, вворачивая их в отверстия разделительной пленки между жилами или металлическими полосками. В случае, когда плоский провод приходится изгибать на 90°, разделительную пленку в месте изгиба вырезают, одну жилу (а в трехжильном проводе две) отводят внутрь угла в виде полупетли.

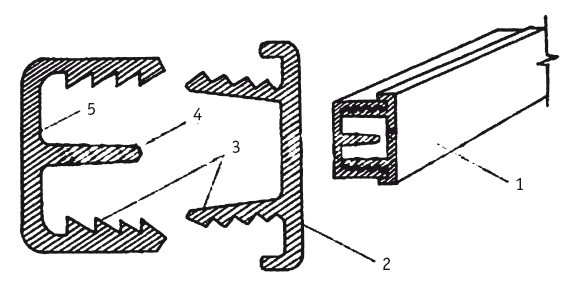

Плинтусная электропроводка:

1 — плинтус в сборе; 2 — крышка; 3 — зацепы;

4 — выступ для укладки проводов; 5 — основание плинтуса. Если требуется придать проводке эстетический вид, то ее прокладывают в специальных пластмассовых монтажных коробах или по электротехническим плинтусам необходимого сечения.

Для монтажа провода на стенах закрепляют короба или плинтусы при помощи шурупов, гвоздей или пластмассовых дюбелей. После этого укладывают провода и закрывают крышкой.

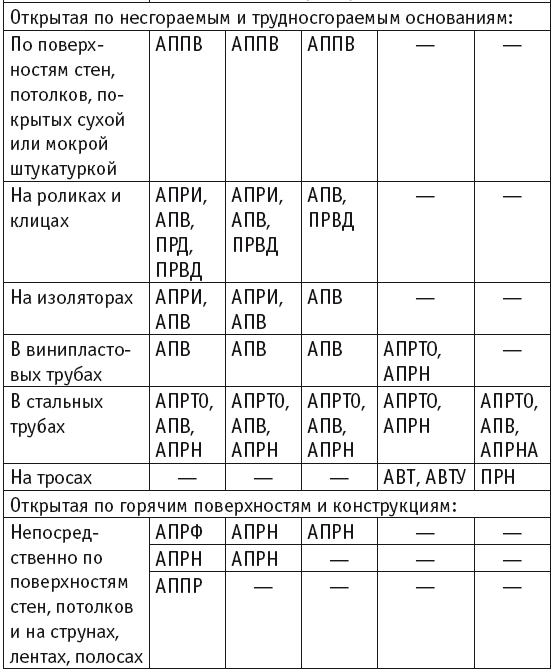

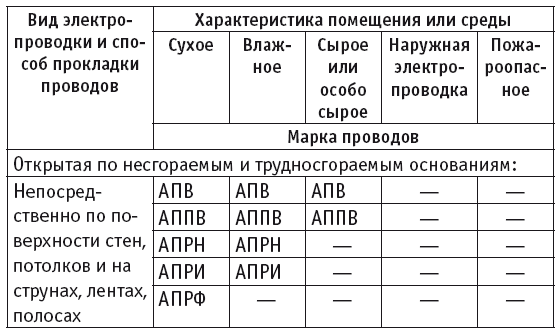

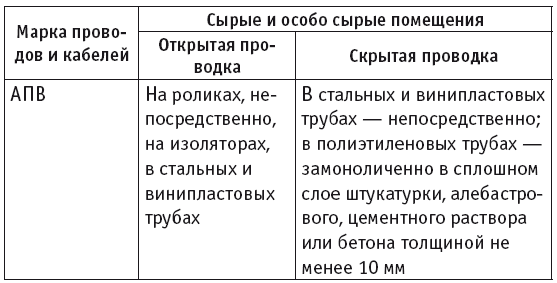

Виды электропроводки и способы прокладки проводов

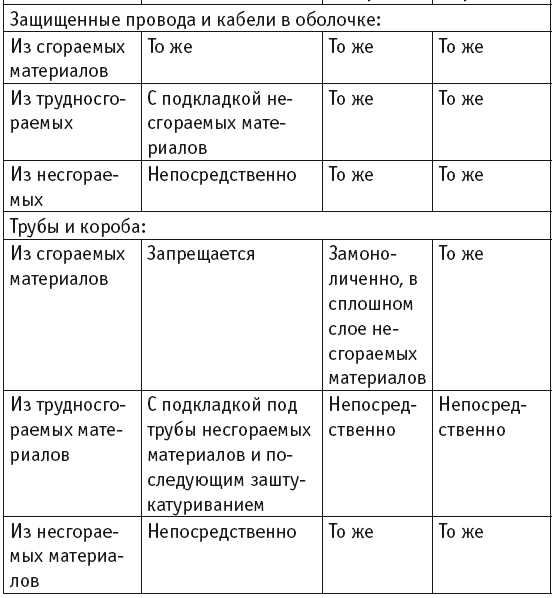

Примечания: 1. Прокладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм. 2. Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и прочего толщиной не менее 10 мм над трубой. 3. Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

При монтаже электропроводки должны соблюдаться некоторые правила, гарантирующие надежную и безопасную эксплуатацию. Например, открытая электропроводка, выполняемая незащищенными изолированными проводами в помещениях без повышенной опасности, прокладывается на расстоянии не менее 2 м от поверхности пола. В помещениях с повышенной опасностью и особо опасных помещениях это расстояние составляет 2,5 м.

К прокладке электропроводки в погребах и подвалах, относящихся к сырым и особо сырым помещениям (по степени опасности поражения электротоком — к особо опасным), предъявляются особые требования. Как правило, погреба и подвалы выполнены из несгораемых материалов и имеют токопроводящие полы. Если электропроводка выполняется незащищенными проводами непосредственно по основаниям на изоляторах и роликах и будет работать под напряжением в 42 В, то расстояние от поверхности пола должно составлять не менее 2 м. При напряжении выше 42 В это расстояние увеличивается до 2,5 м. Высота открытой прокладки проводки защищенными изолированными проводами и кабелями в трубах от уровня пола не нормируется. При монтаже проводки скрытым способом нельзя использовать стальные трубы с толщиной стенки в 2 мм. Способы прокладки проводов и кабелей в погребах и подвалах указаны в таблице, приведенной ниже. На чердачных помещениях электропроводку выполняют только для прокладки ввода от опоры ЛЭП до распределительного щитка. Другие виды проводок на чердаках, выполненных из сгораемых материалов, нецелесообразны. Это связано с тем, что чердаки подвержены колебаниям температуры, в них имеется много пыли, а также созданы все условия для возникновения пожара. Небольшое повреждение провода, короткое замыкание и прочие неисправности могут привести к возгоранию и пожару.

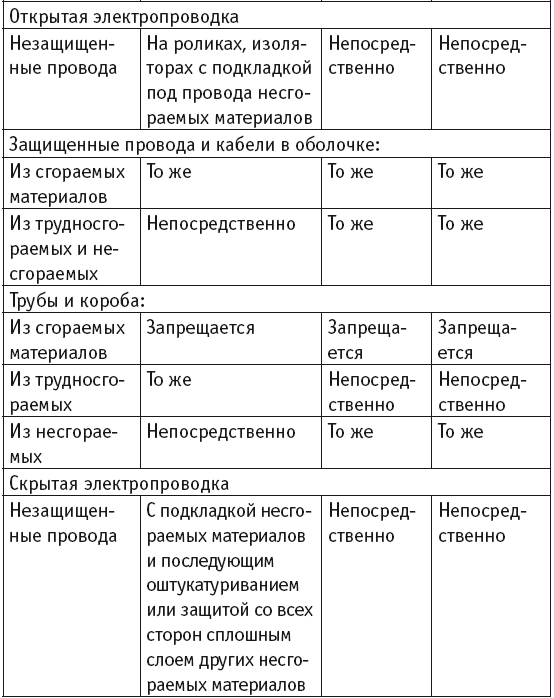

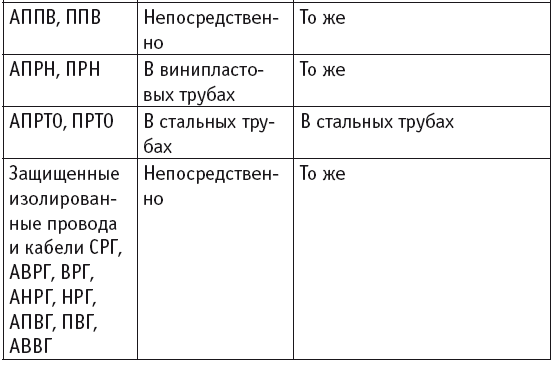

Способы прокладки проводов и кабелей в погребах и подвалах

Подготовку к монтажу электропроводки в доме нужно начать с определения источника питания и разрешенной мощности потребления. Для коттеджа или частного дома электроэнергию берут, как правило, с воздушной линии электропередачи или с распределительного щитка. Если электропитание вашего загородного дома будет проводиться под землей, то в фундаменте в нужном месте следует заложить металлическую гильзу, через которую можно будет пропустить вводной кабель.

Индивидуальные застройщики до подключения должны заключить договор на электроснабжение с Энергосбытом.

Для этого лучше, если проекты и электромонтажные работы будут выполнены с соблюдением необходимых условий.

В городских домах электропитание идет от общего распределительного электрощитка на этаже, где стоит однофазный счетчик и автоматы на вашу квартиру.

Далее вам нужно определиться с объемом работы внутри квартиры или дома.

Лучше, если существует проект электромонтажа. Если проекта нет, то можно расположение и количество точек определить соответственно своему вкусу, руководствуясь при этом Правилами устройства электросетей (ПУЭ).

ПРАВИЛА, КОТОРЫЕ НУЖНО СОБЛЮДАТЬ ПРИ МОНТАЖЕ ВНУТРЕННЕЙ РАЗВОДКИ:

? Перед монтажом необходимо составить подробный план расположения выключателей, розеток, осветительных приборов и бытовых устройств (стиральной машины, холодильника, электроплиты, телевизора, компьютера и т. д), а уже потом приступать к монтажу электропроводки. Следует отметить, что стиральные машины и электрические плиты запитываются отдельными кабелями.

? Учитывая паспортные данные электроприборов по их потребляемой мощности и сложив их данные, приходящиеся на одну линию, следует рассчитать их общее потребление. Распределить нагрузку нужно так, чтобы на каждую линию приходилось не более 4–5 кВт.

? Не нужно экономить на цене электроустановочных устройств. Розетки, выключатели, разветвительные коробки, трубки для проводов должны быть, прежде всего, надежными в эксплуатации.

? Монтаж электропроводки выполняется после общестроительных работ, но до штукатурных, малярных и других отделочных работ.

? На места соединения разных линий электропроводки устанавливаются разветвительные коробки, чтобы иметь простой доступ к соединениям. Коробки закрываются пластиковыми крышками и потом уходят под обои или краску, становясь практически невидимыми. Если в какой-то момент понадобится доступ к проводам в коробке, обои можно аккуратно надрезать, а краску — заменить.

Понятно, что стиральная машина устанавливается там, где сделана подводка холодной воды и есть система слива в канализацию. Эти условия можно организовать в ванной комнате или в отдельном помещении.

На кухне обычно размещаются электропечь, холодильник, микроволновая печь. Кроме того, здесь необходимо предусмотреть возможность подключения различных электрических приборов, которые сегодня предлагаются в огромном изобилии.

Сюда относятся блок розеток над рабочим столом, розетка для холодильника, розетка для вентилятора вытяжки, розетки для газовой плиты, кухонного комбайна или посудомоечной машины и т. д. Таким образом, перед началом монтажа необходимо эскизно прорисовать каждую комнату дома с размещением всех предполагаемых электрических устройств. Так определятся места расположения розеток. При этом необходимо предусмотреть прокладку антенных кабелей, телефонных проводов и проводов для подключения к сети Интернет, а также необходимых разъемов. На разводке ТВ кабеля устанавливается делитель сигнала.

Безусловно, современный дом немыслим без различных потолочных и настенных светильников, устройств подсветки, бра, которые также потребуют своих розеток.

Если вы планируете оборудовать полы подогревом, то для этих устройств необходимы отдельная проводка и приборы автоматики.

Отдельная силовая линия понадобится для сауны и электроводонагревателя. Не нужно забывать, что современные газовые котлы также требуют подключения к электрической сети. Сюда необходимо добавить возможность подключения кондиционера и различных вентиляторов. Звонок и домофон, работающие от электрической сети тоже потребуют точки подключения.
