Брюки-«банан»

Необходимые мерки:

Ст = 36,5

Сб = 50

Cбед = 56

Дтк = 56,3

Дсп = 99,8

Дсб = 101,6

Дн = 73,1

Шн = 23

Шк = 24

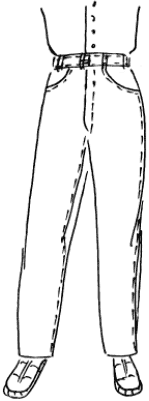

Рис. 12. Брюки-«банан»

Чертеж дан: 46-й размер, II рост

Построение чертежа.

Форма брюк-«банан» достигается расширением вверху и заужением книзу. Ширина низа брюк – 17-19 см. При плотном облегании брюк внизу используют измерение обхвата щиколотки Ощ.

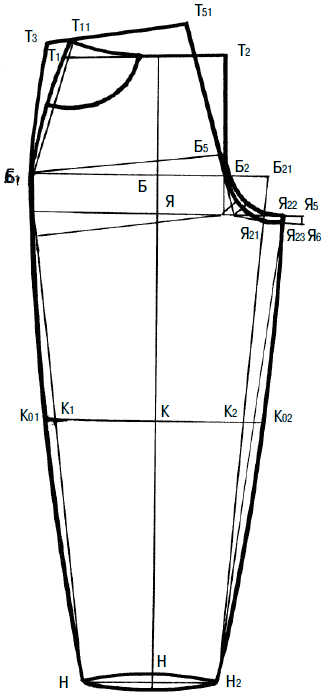

Рис. 13. Чертеж брюк-«банан»

1. Построение бокового среза.

Для построения бокового среза передней половинки точки Н₁ и Б₁ соединяют вспомогательной прямой. От точки К₁ влево по горизонтали откладывают 1,5-3 см и ставят точку K₀₁. Через точки Т₁₁, К₀₁ и Н₁ проводят плавную линию.

2. Построение шагового среза.

Для построения шагового среза точки Н₂ и Б₂₁ соединяют вспомогательной прямой. От точки К₂ вправо по горизонтали откладывают 1,5 см и ставят точку К₀2.

Ширину шага передней половинки увеличивают на 3 см, т. е. Я₂₁Я₂₂ = 3 см.

Через точки Я₂₂, К₀₂ и Н₂ проводят плавную линию.

Боковой срез задней половинки совмещают с боковым срезом передней половинки в точках Н₁, К₀₁ и Б₁.

Для построения шагового среза задней половинки ширину шага сокращают на величину, равную расширению на этом участке передней половинки, Я₆Я₂₃ = Я₂₁Я₂₂.

Шаговый срез задней половинки совмещается с шаговым срезом передней половинки в точках Н₂, K₀2 и Я₂₂.
