Рукав с квадратной проймой

Построение чертежа.

1. Высота оката.

Рукава к изделиям с квадратной проймой строят с высотой оката от 8 до 14 см.

2. Ширина рукава.

Для определения ширины рукава следует измерить длину проймы спинки (П₁Г₁₂) и полочки (П₅Г₄₁).

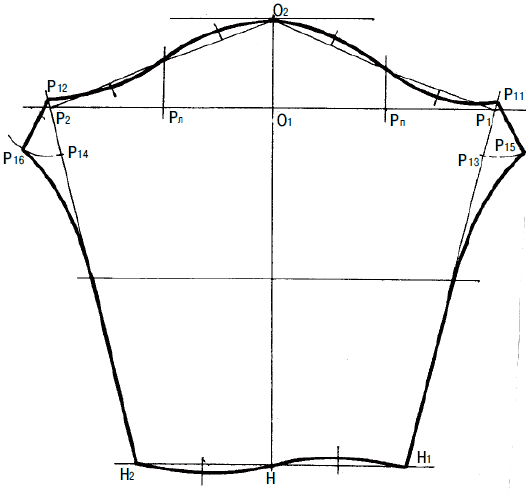

Рис. 112. Рукав с квадратной проймой

Нижняя часть проймы при определении ширины рукава не учитывается, так как окат рукава втачивается до нижних углов проймы спинки и полочки.

Передний и задний срезы рукава продолжить вверх на 1 см:

Р₁Р₁₁ = Р₂Р₁₂ = 1 см.

3. Линия оката рукава.

Из точек Р₁₁Р₁₂ провести дуги радиусом, равные участкам нижней части проймы спинки и полочки до пересечения с прямыми Р₁₁Н₁ и Р₁₂Н₂.

Поставить точки Р₁₃ и Р₁₄ и точки Р₁₁ и Р₁₂. Соединить полученные отрезки прямыми линиями с точками Р₁₅ и Р₁₆, расположенными на дугах на расстоянии 5-6 см от прямых. Величина эта может меняться в зависимости от требуемой формы рукава.

4. Конфигурация шва.

Точки Р₁₅ и Р₁₆ соединить плавными вогнутыми линиями с точками на линии локтя.

Для увеличения свободы движения руки передний и задний срезы рукава вверху, а также нижняя часть оката оттягиваются.
