Двушовный втачной рукав

Данный рукав используется во всех перечисленных моделях мужского пальто.

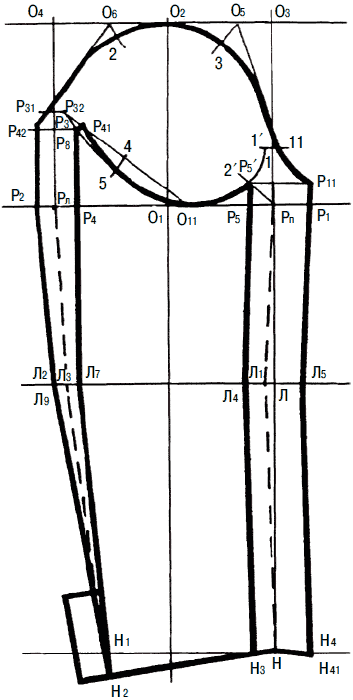

Рис. 75. Построение рукава

Построение чертежа.

1. Высота оката.

Высота оката в рукаве равна средней глубине проймы минус 2,5 см. Чтобы найти среднюю глубину проймы, надо соединить спинку и полочку по боковым швам.

Конечные плечевые точки П₁, П₅ соединить прямой, разделить прямую пополам, поставить точку О. Из точки О вниз провести отрезок до линии груди, поставить точку О₁. В итоге мы получаем линию средней глубины проймы, затем берем сантиметр и промеряем получившуюся высоту. Высота оката может изменяться в зависимости от глубины проймы. В нашем случае высота оката: ОО₁ – 2,5 = 19 см.

Высоту оката можно найти и вторым способом. Для этого надо измерить расстояние по вертикали от точки П₅ и от точки П₁ до линии груди. Сумму этих расстояний умножаем на 0,4 и прибавляем припуск на огибание шва втачивания рукава. Величина припуска – 0,3 см – 1 см при заутюживании шва в сторону рукава.

Высота оката равна:

0,4х(П₁,П₁ + П₅) + 1 = 19 см.

2. Ширина рукава.

Ширину рукава над проймой можно рассчитать двумя способами:

1. Ширина рукава = 0,3х(Дпр + Ппос + Шпр) – 1 = (54 + 7 + 14,5)х3 – 1 = 21,5 см, где длина проймы измеряется, соединяя точки П₁,П₃,1, Г₂,2,П₆, 4,П₅ = 54 см, посадка = 7 см,

Шпр – в чистом виде (без швов).

2. Желаемую ширину рукава в готовом виде определяют в зависимости от мерки Оп и прибавки на свободное облегание:

Шр = (Оп + Поп)/2 = (30,7 + 12,3)/2 = 21,5.

Теперь проведите две взаимно перпендикулярные линии.

Высота оката равна средней глубине проймы минус 2,5 см.

Получаем О₁О₂ = ОО₁ (с чертежа) – 2,5 = 19 + от 0,3 до 1 см (на огибание шва).

3. Ширина рукава в готовом виде.

Рассчитывается по формуле:

Шр = (Оп + Поп)/2 = (30,7 + 12,3)/2 = 21,5

4. Положение переднего переката.

О₁Рп = (Шр в готовом виде)/2 = 21,5/2 = 10,7. откладывается вправо от точки О₁.

5. Положение локтевого переката.

О₁Рл = Шр/2 + 1 (шов) = 11,7, откладывается влево от точки О₁.

Через точку Рп потребуется провести вертикаль до пересечения с горизонталью из точки О₂ и поставить О₃.

6. Длина рукава.

Откладывается вниз от точки О₃. Получаем О₃Н. Длина рукава по мерке + 1 (шов) равна 66 см.

7. Линия локтя.

Рассчитывается по формуле и откладывается вниз.

Получаем О₃Л = Др/2 + 5 = 66/2 + 5 = 38 см.

Через точку Рл провести вертикаль до линии локтя, поставить точку Л₂, вверху точку О₄.

8. Ширина рукава внизу.

Соединить точки Л₂ и Н₂.

9. Скос низа рукава.

НН₁ = Шр (по модели) = 1 (шов) = 17,5 см, откладываем влево от точки Н. Далее точку Н занижаем на 2,5 см и получаем точку Н₂.

Н₁Н₂ = 2,5 см.

10. Линия локтевого переката.

Оформить линию локтевого переката:

Л₂Л₃ = 1 см.

Линию локтевого переката провести через точки Рл, Л₃, Н₂. Сделать прогиб в сторону центральной линии от точки Л и обозначить новую точку Л₁.

ЛЛ₁ = 1 см.

Линию переднего переката провести через точки Рп, Л₁,Н.

11. Контрольные надсечки.

Рп1 = Г₄Г₆ (с полы) = 6 см. Затем от точки 1 до точки 11 откладывают вправо 0,7 см.

РлР₃ = Г₁П₃ (со спины) = 10,2 см.

Р₃,Р₃₁ = 0,7 см.

12. Вспомогательные точки для оката рукава.

О₄О₆ = (О₄О₂)/ 2.

О₃О₅ = (О₂О₃)/2 – 2 = 10,7/2 – 2 = 3,3.

Соединить отрезком точки О₅ и 11, аналогично соединить точки О₆ и Р₃₁ прямой линией.

О₅3 = от 2 до 2,5 по биссектрисе 2,2 см.

О₆2 = от 1 до 1,5 по биссектрисе 1,2 см.

Линию оката верхней части рукава провести через точки Р₃₁, 2, О₂, 3, 11.

13. Вспомогательные точки для нижней части оката рукава.

Р₃Р₃₂ = 0,7 см.

Соединяем точки 1 и 1' отрезком, равным 0,7 см.

О₁О₁₁ = 1,5 (2 см) вправо от О₁.

Соединить прямой линией точки Р₃₂, О₁₁, на середине полученного отрезка поставить точку 4.

От точки 4 сделать прогиб на 1,5 см. Получаем точку 5.

Рп 2' = Г₄2 (с полы) + расстояние от 1 до 1' = 2,8 + 0,7 = 3,5 см.

Линию оката нижней части вывести плавной дугой через точки Р₃₂, 5, О₁₁, 2', 1'.

Нижний срез оката рукава нижней половинки провести с учетом шва.

14. Ширина переднего переката.

РпР₁ = Л₁Л₅ = НН₄ = Шпер + 1 (шов) = 4 см.

15. Положение переднего среза нижней половинки.

РпР₅ = Л₁Л₄ = НН₃ = Шперек (в готовом виде) + 1 см = 2 см.

Соединить точки Н₄, Л₅, Р₁, продолжить линию вверх. На пересечении с горизонтальной линией из точки Р₅₁м с учетом на шов поставить точку Р₁₁.

Н_-Н₄₁ = от 0,5 до 0,7 см

16. Ширина локтевого переката вверху.

РлР₄ = 2 см по локтевому срезу.

Эта величина может быть увеличена до 6 см в зависимости от желания.

Шпер внизу = 1,5 (2) см

Соединить точки Р₄Н₂ прямой и на линии локтя сделать прогиб величиной 1 см. Поставить точку Л₇. Линию локтевого переката провести, соединяя точки Н₂, Л₇, Р₄, и продолжить вверх, до пересечения с нижней частью оката. Поставить точку Р₄₁ и провести из нее влево горизонталь до пересечения с вертикалью из точки О₄. Поставить Р₈

Развернуть рукав по локтевому перекату:

Р₈Р₄₂ = Р₈Р₄₁

РлР₂ = РлР₄ = 2 см.

Соединить точки Р₂Н₂ и на пересечении с линией локтя поставить точку Л₈. Прогиб от Л₈ до Л₉ составляет 1 см.

Соединить точки Н₂, Л₉, Р₂, Р₄₂ и продолжить вверх линию на 0,5 см (на посадку).

17. Припуск на шлицу.

В зависимости от модели рукав может быть оформлен шлицей. Тогда по локтевому срезу верхней и нижней половинки добавляется по 3 см по ширине. Длина шлицы составляет 12 см.
