Пиджак с отрезным бочком

Мужские пиджаки с отрезными бочками могут быть двух видов. Построение первого варианта полностью повторяет чертеж мужского пальто полуприлегающего силуэта, приведенного ранее.

Изменения касаются только длины изделия и прибавок.

Второй вариант пиджака с отрезным бочком мы рассмотрим более подробно. Данная модель в основном строится на базе основного чертежа пиджака, но имеет и свои отличительные особенности.

Необходимые мерки:

Сш = 20,1

Сг₂ = 50

Cг₃ = 48

Ст = 41

Сб = 50

Шг = 18,6

Дтс = 48,1

Дтп = 46,4

Впрз = 24,9

Впк = 47,2

Шс = 19,9

Шп = 15,5

Оп = 30,7

Др = 59,1

Вппк = 46,1

Прибавки:

Пшр = 1

Пг = 10

Пт = 6

Пб = 5

Пшг = 2,5

Пдтс = 1

Пдтп = 1

Пспр = 3,5

Пвпк = 1

Пшс = 2,5

Поп = 10

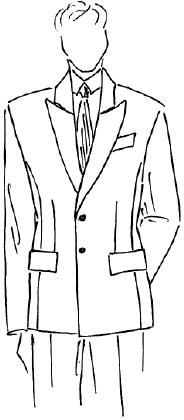

Рис. 120. Полуприлегающий пиджак с отрезным бочком

Чертеж дан на 48-й размер, IV рост

Особенности построения:

1. Ширина проймы

определяется по формуле:

Шпр. (расчетная) + 1,5 (вытачка) + 2 (на стачивание отрезного бочка) = 19 см.

2. Центр проймы.

Центр проймы рассчитывается по формуле:

Г₄Г₂ = Шпр. (расчетная)/2 + 3,5 = 11,2 см.

3. Положение бокового шва.

Положение бокового шва переносится со спинки Г₁Г₅ = 1 см.

Рис. 121. Чертеж спинки с отрезным бочком

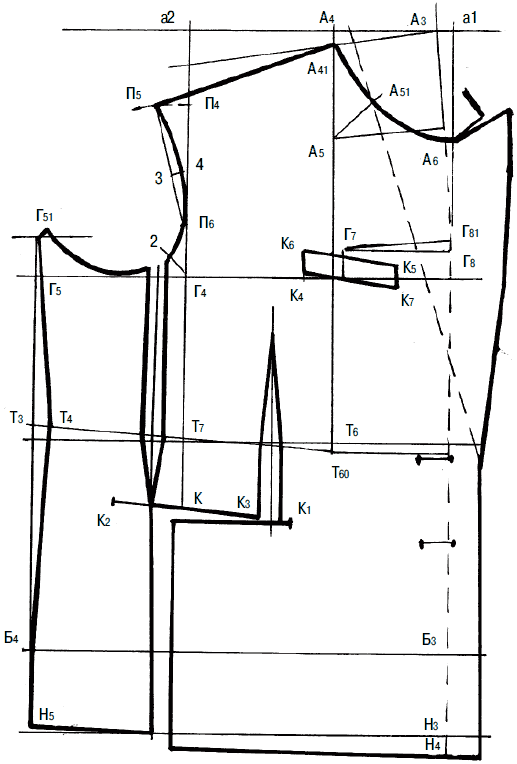

Рис. 122. Четреж полочки с отрезным бочком

4. Ширина полочки по линии бедер.

Рассчитывается по формуле: Б₃Б₄ = (Сб + Пб) – Б1Б2 (со спинки) + 4 см (из них 2 см на оформление, 2 см – на швы) = (50 + 6) – 20 + 4 = 40 см.

5. Положение передней вытачки.

Нижний конец передней вытачки располагается по вертикали, проведенной из входа в карман К₁К₅ = 1 см влево по карману.

Раствор передней вытачки равен: К₅К₆ = 2 см влево. Из полученных точек провести вверх линию по талии.

6. Положение боковой вытачки.

Боковая вытачка находится от точки Г₄ на расстоянии Г₄Г₄₁ = Сг3/10 = 4,8 см. Из точки Г₄₁ провести вниз до линии низа прямую линию. Из этой же точки Г₄₁ откладываем в разные стороны по 0,75 см. На пересечении линии талии с прямой откладываем в разные стороны по 1 см. Соединить полученные точки с точкой К₂ на линии кармана.

К₂К₃ = К₅К₆ = 2 см по карману.

Раствор вытачки в карман на пропорциональную фигуру = К₃К₄ = 1 см.
