Построение рубашечного рукава Фигура 6

К полученным основам можно построить рубашечный рукав двумя способами.

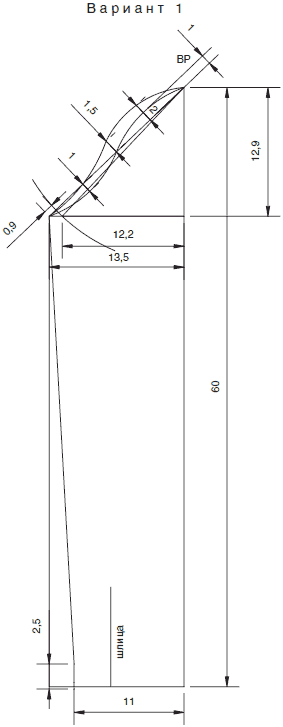

Чертеж «Рубашечный рукав. Вариант 1»

Рубашечный рукав

Вариант 1. Если глубина проймы вашей основы расчетная плюс 2К, то высоту оката рукава можно рассчитать по формуле:

ВОК = ГЛПР – 3К = 20,4 – 7,5 = 12,9 см.

Рубашечный рукав построим со сгибом по линии середины. Отметим для себя на листе верхнюю точку рукава ВР. Отложим от нее вниз по вертикали длину рукава 60 см. Проведем линию низа.

Затем от точки ВР отложим вниз рассчитанную высоту оката рукава 12,9 см. От полученной точки проведем вспомогательную горизонталь.

Теперь необходимо измерить длину проймы, учитывая степень закрытия вытачек. Промерив сантиметровой лентой, поставленной на ребро, длину проймы, получаем 35,5 см.

Ножку циркуля поставим в точку ВР и проведем дугу R = 35,5 : 2 = 17,75. Дуга пересекает вспомогательную горизонталь на уровне высоты оката. Найденная точка позволяет нам вычертить сетку чертежа рукава.

На этом этапе необходимо проверить полученную ширину рукава.

12,2 x 2 = 24,4 см, обхват руки 23 см

Полученная прибавка по ОР не велика. Можно увеличить ее, но при этом проконтролировать увеличивающееся значение посадки рукава по окату.

ОР = 23 + 4 = 27 см

Отложим половину этого значения на вспомогательной горизонтали по высоте оката.

Уточним сетку чертежа. Посадка по окату получена в размере 0,9 см, на рукава в разворот она будет

0,9 x 2 = 1,8 см.

Например, при обхвате запястья с прибавкой 22 см отложим 11 см. Затем небольшой участок 2-4 см проведем под прямым углом к линии низа.

Оформим окат рукава лекально. Для этого наклонную линию, гипотенузу треугольника, разделим на 4 равные части и отметим участки засечками. Для оформления оката рукава со стороны спинки от второй засечки поднимем вверх перпендикуляр 1,5 см, от третьей – 2 см и соединим полученные точки плавной линией.

Для получения лекальной линии оката со стороны полочки от первой засечки опустим вниз перепендикуляр 1 см, от третьей засечки поднимем вверх перпендикуляр 1 см. Также соединим полученные точки. На чертеже мы видим, что линия оката со стороны полочки несколько ниже в целом.

При необходимости можно также найти местоположение шлицы.

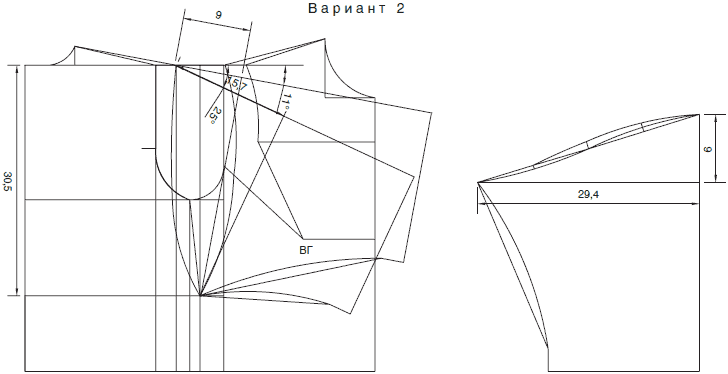

Чертеж «Рубашечный рукав. Вариант 2»

Рубашечный рукав

Вариант 2. Если глубина проймы больше, чем расчетная плюс 2К, то первый способ построения рукава не подходит.

Для построения рубашечного рукава одним из самых главных параметров является высота оката. Тогда стоит обратиться к чертежу.

Глубина проймы вашего изделия может быть самой непредсказуемой. Мы можем вспомнить такие веяния моды, когда глубина проймы доходила до талии и даже до бедер.

В этом случае высота оката определяется по углу наклона рукава. Наименьший из возможных угол наклона совпадает с углом наклона плеча. В нашем случае это 11°. Наибольший угол составляет 25°. В редких случаях можно взять угол наклона рукава больше 25°.

Как и всегда, действует закономерность: чем больше угол наклона, тем ближе рукав к втачному, соответственно меньше заломов у проймы, но тем менее он комфортный. И наоборот, чем меньше угол наклона, тем меньше высота оката и тем шире и комфортнее получаем рукав, что приводит к большому количеству заломов у проймы при опущенной руке.

На чертеже показаны два крайних положения. Перпендикуляр, проведенный от середины проймы к линии наклона рукава, отсекает на ней отрезок, равный высоте оката.

После того как вы определили высоту оката, можно перейти к построению рукава. Рубашечный рукав можно построить отдельно от чертежа спинки и полочки, как мы делали это в первом случае.
