Основная схема построения основы с цельнокроеным рукавом и ластовицей, переходящей в деталь рукава Фигура 1

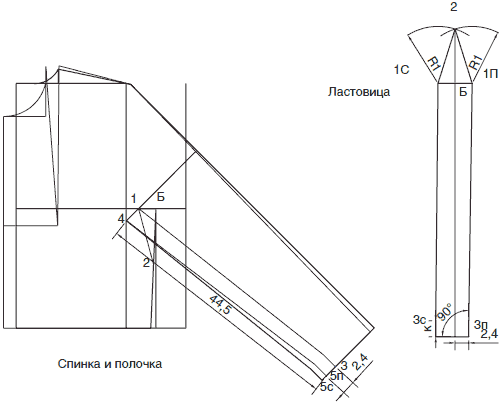

Чертеж «Ластовица, переходящая в деталь рукава»

Ластовица, переходящая в деталь рукава

Деталь рукава, переходящая в подкройной бочок

На начальном этапе построение совпадает с основной схемой до того момента, когда требуется нанести линии ластовицы на детали спинки и полочки. Положение точки 1 определяем так же, как и в предыдущих вариантах. Точку 2 располагаем в боковом шве. А положение точки 3 определяем на нижнем срезе рукава. От точки 3 под прямым углом к линии низа рукава проведем перпендикуляр величиной К и соединим его с точкой 1. Таким образом, мы вычертили ластовицу на основе.

Теперь, последовательно снимая параметры с чертежа спинки и полочки, построим деталь ластовицы отдельно. Деталь ластовицы, предназначенная к втачиванию в бочок, строится аналогично первому примеру с ромбовидной ластовицей. К ней пристраиваем часть для втачивания в рукав изделия.

Строим следующим образом. На чертеже ластовицы от точки Б опускаемся вниз на значение, равное расстоянию 4,5С, получаем точку 5. Точка 5 на ластовице одна, а на нижнем срезе рукава есть точка 5С, то есть точка 5 для спинки и точка 5П, для полочки. Расстояние между ними равно 1 см, то есть заужению части рукава, относящейся к полочке.

От точки 5 на ластовице откладываем в сторону полочки 2,4 см, то есть отрезок 5П-3. В сторону спинки – 3,4 см, отрезок 5С-3. Точка 3, наоборот, на чертеже спинки и полочки одна, а на чертеже ластовицы их две: 3С и 3П.

От точек 3С и 3П поднимем вверх перпендикуляры на величину К и затем соединим полученные точки с соответствующими точками 1С и 1П. Чертеж ластовицы готов.

Это основная схема построения, которой надо придерживаться. А теперь хочу напомнить, что форма ластовицы может быть лекальной, переходить в различные дополнительные подрезы на спинке и полочке, что значительно расширит набор ваших моделей.

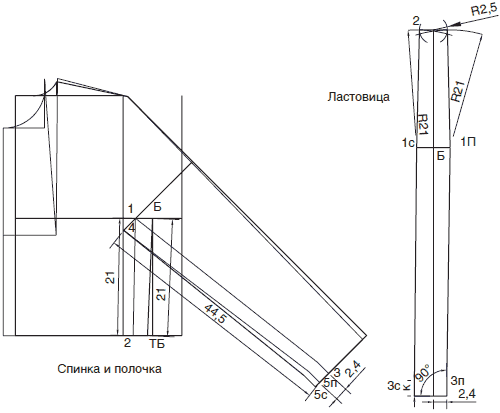

И наконец, руководствуясь предыдущим описанием, вы сможете построить ластовицу, состоящую из бочка и детали рукава. Поскольку описание построения практически совпадает с предыдущими схемами, я привожу только чертеж.
