Основная схема построения основы с цельнокроеным рукавом и ластовицей, переходящей в подкройной бочок Фигура 1

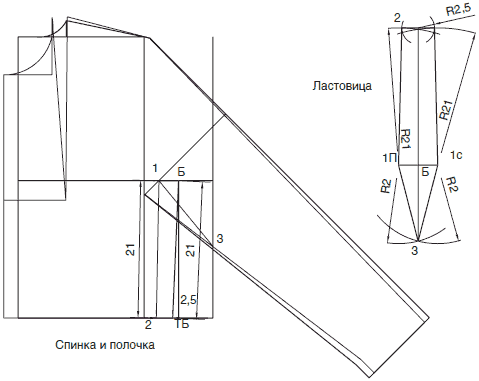

Чертеж «Ластовица, переходящая в подкройной бочок»

Ластовица, переходящая в подкройной бочок

Вначале построение выполняем так же, как основу с ромбовидной ластовицей. Строим сетку чертежа спинки и полочки, выбираем угол наклона рукава, определяем положение точки 1 на пройме и контролируем ширину получаемого рукава.

В одном из наших вариантов ластовицу на рукаве оставим прежней, а форму ластовицы на полочке изменим. Точку 2 поставим на линии талии. Ее положение определяется моделью.

Теперь наша задача – построить ластовицу для такого варианта лифа. Та часть ластовицы, которую мы втачиваем в рукав, остается прежней. Нам надо изменить форму ластовицы для бочка. Линия бокового шва, то есть отрезок Б-ТБ, будет являться серединой ластовицы. Отложим это значение на чертеже ластовицы вверх от точки Б, получая точку ТБ на ластовице.

Далее снимем с чертежа основы размеры двух других сторон бочка, то есть отрезки 1-2 и 2-ТБ. Из точки ТБ на чертеже ластовицы проведем дуги с R = 2,5 см, то есть равным отрезку 2-ТБ. Из точек 1П и 1С проведем дуги R = 21 см, равным длине отрезка 1-2. На пересечении дуг получаем точки 2П и 2С для ластовицы.
