Английский камин с прямым дымоходом

Камин, чертежи и порядовки которого приведены на рис. 21, имеет в плане размер 129x77 см. Он может обогреть комнату площадью 20–25 м². Для его постройки требуется 720 штук кирпича, в том числе 185 штук огнеупорного. Кроме того, необходима задвижка сечением 140х270 мм (или «баран») и прочистная дверка.

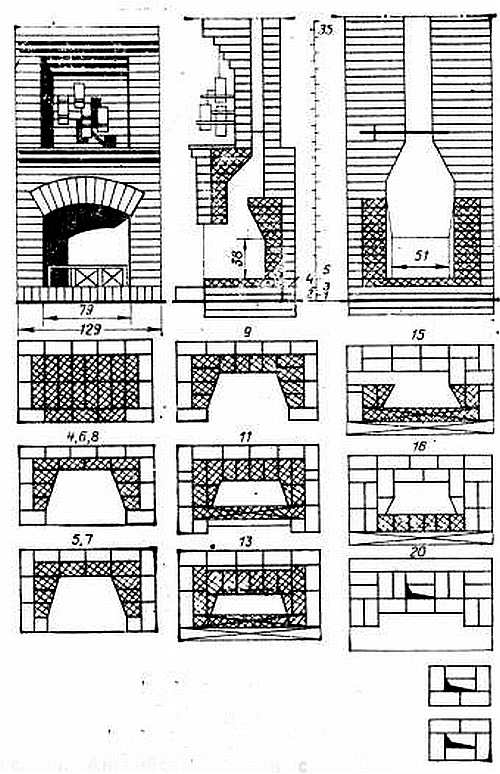

Рис. 21. Английский камин с прямым дымоходом

ЭТО ПОЛЕЗНО ЗНАТЬ

ЦНИИЭП инженерного оборудования разработал альбомы рабочих чертежей различных конструкций печей:

Альбом серии 1.193-1 (Часть I. Пояснительная записка и сметы. Часть II. Рабочие чертежи печей бытовых отопительных);

Альбом серии 1.193-2 (Часть I. Пояснительная записка и сметы. Часть II. Рабочие чертежи печей бытовых отопительно-варочных);

Альбом серии 903-09-7. Печи отопительные и отопительно-варочные из кирпича на твердом топливе.

Альбом серий 1.193-1 и 1.193-2 распространяет Свердловский филиал ЦИТП (620062, Свердловск, ул. Чебышева, 4), а альбом серии 903-09-7 — Центральный институт типовых проектов (125445, Москва, ул. Смольная, 22).

Советуем прочитать

_{Буслаев К. Я. Как самому сложить бытовую печь. — М.: Стройиздат, 1975.}

_{Воропай П. И. Справочник печника. — М.: Стройиздат, 1985.}

_{Дзикан В. А. Печное и водяное отопление, — М.: Московский рабочий, 1961.}

_{Житенко П. В. Переработка и хранение продуктов животноводства. — М.: Россельхозиздат, 1981.}

_{Ковалевский И. П. Печные работы /Учебник для подготовка рабочих на производстве. — М.: Высшая школа, 1973.}

_{Летние садовые домики/Сост. X. А. Бутусов, Ю. А. Новоселов, Е. Р. Феоктистова. — М.: Россельхозиздат, 1986.}

_{Лёпа В. Е., Гриценко С. Н., Любченко И. К. Советы тем, кто строит и перестраивает дом. — Каев: Урожай, 1987.}

_{Мякеля К. Печи и камины. Справочное пособие /Пер. с финск. — М.: Стройиздат, 1987.}

_{Петрова 3. А., Сливка И. И. Сельский жилой дом в Карпатах. Пособие застройщику. — Ужгород: Карпати, 1987.}

_{Попов Н. Камин //Наш дом, — 1979. — № 12. — С. 25–29.}

_{Смирнов И. В. Пожарная безопасность сельского дома, — М.: Росагропромиздат, 1988.}

_{Соснин Ю. П., Бухаркин Е. П. Бытовые печи, камины и водонагреватели. — М.: Стройиздат. 1984.}

_{Справочник индивидуального застройщика, — М.: Госстройиздат, 1958.}

_{Шепелев А. М. Кладка печей своими руками. — М.: Россельхозиздат, 1983.}

_{Шепелев А. М. Как построить сельский дом. — М.: Россельхозиздат, 1985.}

_{Шматов В. П. Благоустройство сельского дома. — М.: Московский рабочий, 1985.}
