Отопительная печь с тремя отпускными каналами

Особенностью данной печи является то, что дымовые газы перед тем как попасть в дымообороты сначала опускаются вниз до уровня пода зольниковой камеры, прогревая самую нижнюю часть печи (рис. 17). Поэтому печь обеспечивает оптимальный обогрев помещения.

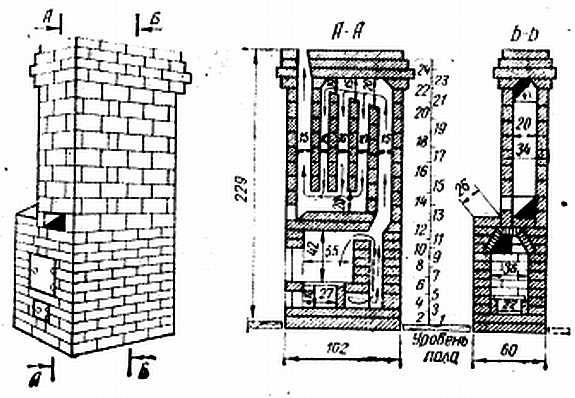

Рис. 17. Отопительная печь с тремя опускными каналами

Другая ее особенность — кладка дымооборотов с толщиной стенок всего в ¹/₄ кирпича. Это обеспечивает более быстрый прогрев стенок и, как следствие, более быстрый нагрев помещения.

Размер печи 60х102х229 см, теплоотдача при двух топках в сутки — 4000 ккал/ч, что достаточно для обеспечения теплотой 2–3 смежных комнат площадью 40–45 м².

Для ее постройки необходимо:

— 350 штук красного кирпича;

— 80 штук огнеупорного кирпича;

— топочная дверка 270х280 мм; поддувальная дверка 140х140 мм;

— дверка для вьюшки 250х140 мм;

— вьюшка с просветом в 110 мм;

— решетка колосниковая 200х300 мм.
