Устройство разжелобка

Для одностороннего разжелобка, для дымовых труб, чердачных окон и других подобных элементов применяют левые и правые плитки (рис. 129).

Рис. 129. Левые и правые плитки для устройства разжелобка

Сначала нужно установить в желоб доску с плитку шириной, ее края предварительно срезать под конус в соответствии с углом желоба. На нее закрепить среднюю плитку, затем последовательно левую и правую плитку. Обычно в одном ряду помещается одна средняя плитка и по четыре правых и левых (рис. 130).

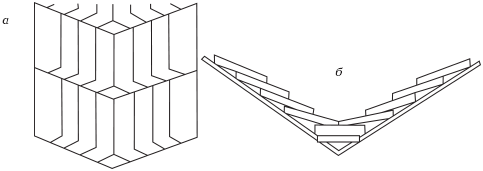

Рис. 130. Устройство разжелобка: а) вид спереди; б) вид в разрезе
