ДЫХАТЕЛЬНЫЙ АППАРАТ ПОЛУЗАМКНУТОГО ЦИКЛА

Аппараты с полузамкнутой схемой дыхания имеют более простое устройство, так как работают на готовых газовых смесях и не имеют сложных электронных устройств для регулирования их состава.

Принцип их работы заключается в том, что газовая смесь непрерывно подается в систему дыхания, а образующийся ее избыток периодически травящий клапан стравливает в воду.

Схема циркуляции газовой смеси в аппаратах этого типа аналогична замкнутой схеме дыхания. Здесь газовая смесь также поступает на вдох из дыхательного мешка по трубке вдоха через клапанную коробку, выдыхаемая же смесь снова через клапанную коробку по трубке выдоха направляется в регенеративную коробку, из которой после очистки от углекислого газа и влаги она снова возвращается в дыхательный мешок.

По запасам газовой смеси аппараты этого типа не могут использоваться для спусков с поверхности на глубины более 100 м. В случаях глубоководных спусков их применяют для выходов водолазов из водолазного колокола или подводного аппарата.

Дыхательный аппарат FGG III фирмы «Дрегер» (ФРГ) является автономным аппаратом с полузамкнутой схемой дыхания для спусков на глубины до 200 м. Особенностью аппарата является возможность присоединения шланга для подачи газовой смеси от внешнего источника, т. е. превращение его в шланговый. Масса аппарата составляет около 28 кг в заряженном состоянии.

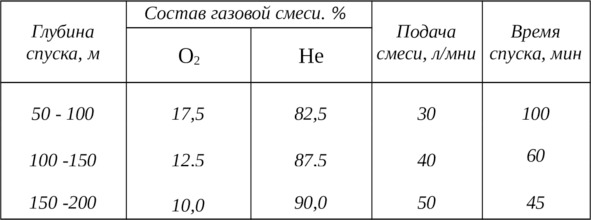

В зависимости от глубины спуска предусматривается использование трех газовых смесей, которыми предварительно заряжаются газовые баллоны и которые в соответствующих дозах подаются в систему аппарата. Данные по составу смесей, дозах подачи и допустимого времени пребывания на глубине приведены в табл. 3.1. Приведенные в таблице величины подачи газовой смеси даны в пересчете на нормальное давление.

Схема аппарата (рис. 8) предусматривает постоянную непрерывную подачу газовой смеси в систему дыхания, для чего аппарат имеет три дюзы, нужная из которых включается перед спуском.

Газовая смесь, находящаяся в баллонах, подается в редуктор, который снижает ее давление до постоянной величины, и из него – к дозирующему блоку. В этом блоке смесь проходит через одну из открытых дюз в дыхательный мешок вдоха, в котором, как и в других аппаратах, благодаря его эластичности, поддерживается давление, равное давлению окружающей среды.

При недостатке поступления смеси в мешок, например, при погружении, ее добавляют водолазам ручным байпасом. Газовую смесь от внешнего источника подают также в мешок вдоха по присоединенному к нему шлангу.

Цикл циркуляции смеси при дыхании обусловливается наличием двух дыхательных мешков: при вдохе смесь поступает по трубке вдоха через клапанную коробку и загубник в легкие водолаза, а при выдохе – также через загубник и клапанную коробку по трубке выдоха в дыхательный мешок выдоха, из которого через коробку ХПИ, где она очищается от углекислого газа и влаги, попадает в мешок вдоха.

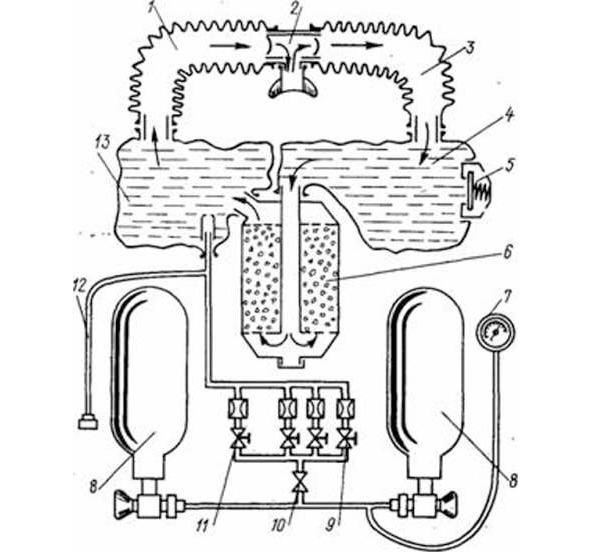

Рис. 8. Схема дыхательного аппарата FCU III.1 – трубка вдоха; 2 – клапанная коробка с загубником; 3 – трубка выдоха; 4 – мешок выдоха; 5 – травящий клапан; 6 – коробка поглотителя; 7 – контрольный манометр; в – баллоны; 9— клапан постоянной подачи; 10 – редуктор; 11 – невозвратный клапан: 12— шланг подачи газа: 13— мешок вдоха.

Избыток газовой смеси, который накапливается из-за ее непрерывной подачи в систему дыхания, вытравливается травящим клапаном в воду. Точно так же происходит вытравливание смеси при её расширении, что бывает при подъеме водолаза на меньшую глубину.

Устройство аппарата (рис. 9). Все части аппарата, за исключением клапанной коробки с дыхательными трубками и манометра, размещены в корпусе, который представляет собой жесткий пластмассовый (полистирол, усиленный фиброгласом) футляр.

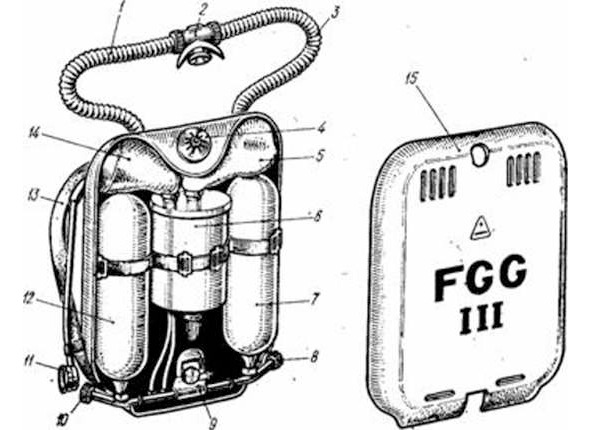

Рис. 9. Автономный дыхательный аппарат FGG III: 1 – трубка вдоха: 2 – клапанная коробка с загубником; 3 – трубка выдоха; 4 – травящий клапан; 5 – мешок выдоха; б – коробка химпоглотителя; 7 и 12 – газовые баллоны: 8 и 10 – запорные вентили; 9 – клапанное устройство; 11 – манометр; 13 – плечевой ремень; 14 – мешок вдоха; I5 – крышка.

Дыхательный аппарат МК-6 фирмы «Дженерал электрик» (США) предназначен для спусков с поверхности на глубины до 75 м, при этом для прохождения декомпрессии к нему может присоединяться дополнительный кислородный баллон.

Схема дыхания в аппарате предусматривает постоянную подачу газовой смеси, состав которой устанавливается при зарядке в зависимости от глубины спуска, из баллонов через редуктор и дюзу, регулирующую количество газа, в систему дыхания (см. табл.). Последняя обычна для автономных аппаратов и включает два дыхательных мешка, коробку поглотителя и клапанную коробку с дыхательными трубками.

Избыток газовой смеси вытравливается в воду травящим клапаном, установленным на мешке выдоха. При недостатке газовой смеси, например, при увеличении глубины погружения, ее может добавлять водолаз, для чего в аппарате установлен ручной байпас, перепускающий газовую смесь в обход дозирующей дюзы.

Таблица.

Устройство аппарата (рис.10) отличается тем, что дыхательные мешки располагают на груди водолаза, а остальные части – на спине, смонтированными на раме. Основные части аппарата: газовые баллоны, блок дозировки, дыхательные мешки, коробка поглотителя и клапанная коробка с дыхательными трубками.

Газовые баллоны сделаны из алюминиевого сплава емкостью по 6 л с рабочим давлением 20,59 МПа (210 кгс/см²).
