Кирпичные облегченные стены

Кладка сплошных кирпичных стен может быть заменена кирпичной кладкой облегченной системы, которая дает около 40 % экономии кирпича, до 50 % экономии раствора и снижает стоимость здания в целом на 5–10 %. При облегченной кладке с вертикальными поперечными стенками и заполнением пустот минеральной засыпкой или саманными блоками расход кирпича уменьшается. Это дает возможность из одного и того же количества кирпича выложить в полтора-два раза больше наружных стен, чем при сплошной кладке. При этом приведенная стоимость стен и другие затраты значительно уменьшаются.

Наиболее проста конструкция облегченных кирпичных стен системы Попова и Орлянкина (рис. 1.4). Стены по этой системе кладут толщиной 51 см. Стена состоит из двух параллельных стенок толщиной вполкирпича с промежутком между ними. Промежуток заполняется утепляющим материалом – шлаком или шлакобетоном. Через 3–5 рядов по высоте стенки связывают между собой сплошным слоем раствора толщиной 12–15 мм, в который укладывают металлические скобы из катанки диаметром 4–5 мм. Стенки можно связывать между собой также двумя рядами кирпича через каждые пять рядов по высоте.

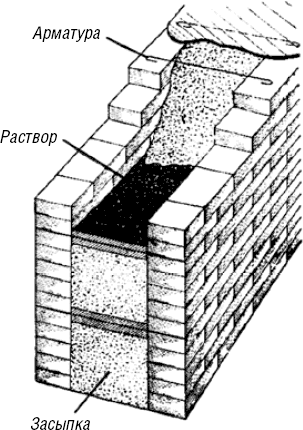

Рис. 1.4. Кладка системы Попова и Орлянкина:

1 – арматура; 2 – раствор; 3 – засыпка

Кроме системы Попова и Орлянкина, можно рекомендовать облегченную кладку колодцевой системы, разработанную архитектором Власовым. В кладке Власова стены связывают между собой выпусками кирпича в сторону промежутка. Выпуски делают поочередно из каждой стены. При этом получаются поперечные стены, образующие замкнутые колодцы. Их кладут на том же растворе, что и всю стену (рис. 1.5). В данном случае экономия кирпича и раствора примерно такая же, как и в системе Попова и Орлянкина.

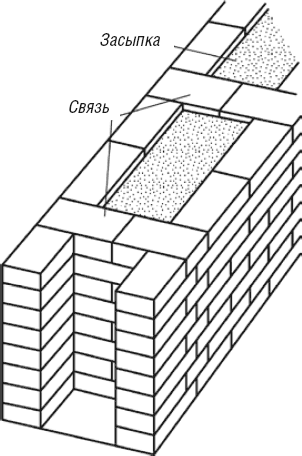

Рис. 1.5. Кладка системы архитектора Власова

При кладке облегченных стен применяется как красный, так и силикатный кирпич. Для заполнения пустот в облегченных стенах можно использовать любые шлаки: котельный, паровозный, металлургический. Шлак следует отсеять через сито с отверстиями 5 ? 5 мм и применять для засыпки более крупную фракцию.

Для того чтобы утепление не оседало, можно вместо засыпки заполнять пустоты бесцементным шлакобетоном, который готовят из шлака на известковом или глиняном молоке. Состав бесцементного шлакобетона – 1 часть известкового или глиняного теста, разбавленного водой до жидкого состояния, и 15–16 частей шлака. Бесцементный шлакобетон укладывают в пустоты стен слоями по 12–15 см. Каждый слой трамбуют дощатой трамбовкой.

В качестве утепляющих материалов могут также применяться легкие силикатобетоны на котельном или гранулированном шлаке, различные минеральные засыпки (шлак, зола), минеральная вата и минеральные плиты, фибролит, плиты из камыша и соломита, саманная крошка, антисептированные опилки, растительный грунт, песок и даже строительный мусор.

Во всех случаях устройства облегченных стен, а также при кладке стен из дырчатого кирпича цоколь выполняется сплошной кладкой из полнотелого кирпича.
