Монтаж конструкции
Монтаж всей конструкции сводится к следующим действиям. Сначала собирается основание, которое представляет собой жесткую коробчатую конструкцию. Ее длина может быть изменена в зависимости от конкретных условий и по желанию (рис. 44).

Рис. 44. Выполнение основания стенки
В основании располагаются выдвижные ящики. Помимо них, можно сделать в ячейках стенки 1–2 шкафчика, навесив их на открытые полки дверцы. Для надежности с тыльной стороны отделения с ящиками нужно зашить оргалитом.
К крышке основания (по списку материалов № 1) приворачиваются перегородки (№ 4). Ширина ячеек для выдвижных ящиков должна составлять 60 см, остальные промежутки между перегородками – по 50 см.

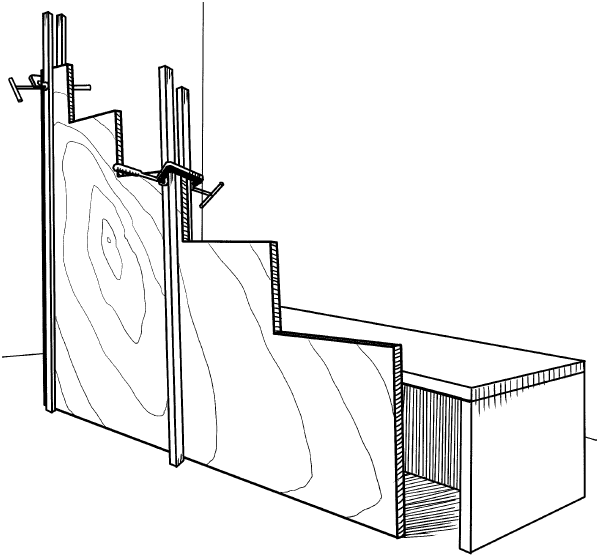

Из щитов (№ 18, 19, 20, 21 и 22) отдельно собирается и склеивается ступенчатая стенка. Она склеивается «на гладкую фугу» из 5 щитов-заготовок. Кромки заготовок должны располагаться строго перпендикулярно к пластям и обязательно должны быть хорошо отфугованы. На время сушки клея необходимо стянуть стенку ремнями. Чтобы стенка не «сложилась», нужно использовать для ее фиксации две пары длинных реек (рис. 45).

Рис. 45. Склеенная стенка

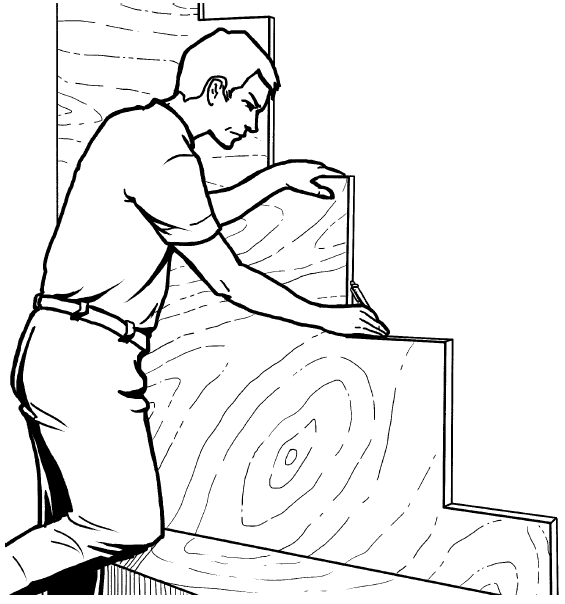

Готовая ступенчатая стенка будет служить шаблоном для разметки на стене положения брусков-полкодержателей. Для этого ее нужно временно приставить на основание вплотную к стене (рис. 46).

Рис. 46. Готовая стенка в качестве шаблона

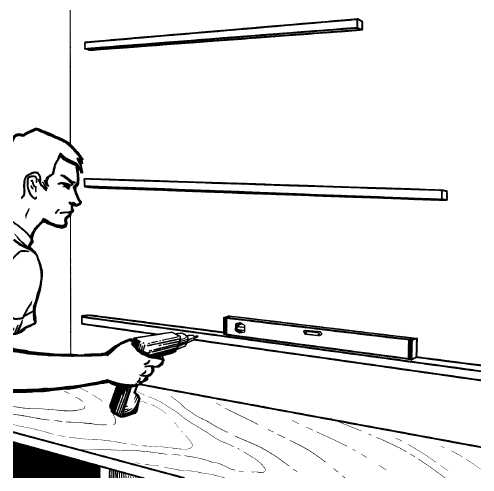

Затем на стене размечается положение брусков-полкодержателей (25 х 25 мм). Они крепятся к стене шурупами с дюбелями. Предварительно их нужно выставить строго горизонтально по уровню (рис. 47).

Рис. 47. Прикрепление к стене брусков-полкодержателей

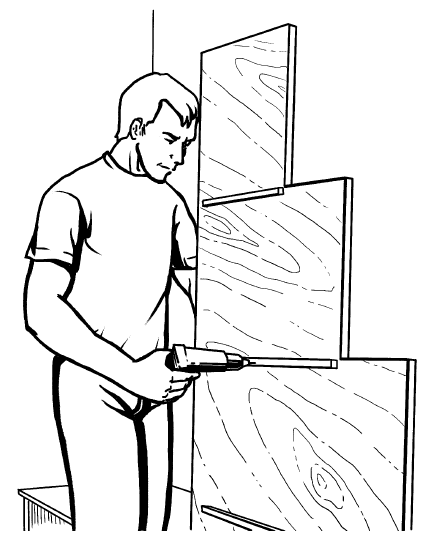

Такие же полкодержатели приворачиваются к тыльной стороне ступенчатой стенки. Здесь они должны располагаться заподлицо с опорными поверхностями под ступени (рис. 48).

Рис. 48. Прикрепление полкодержателей к ступенчатой стенке
Затем из ступеней (№ 7) и подступенков (№ 5 и 6) собирается лестничный марш. При его сборке необходимо каждую ступень скрепить с подступенком двумя шурупами. Выполнять эту и другие аналогичные операции удобнее с помощью аккумуляторного винтоверта (рис. 49).

Рис. 49. Скрепление каждой ступени с подступенком
Ступенчатая стенка, основание, лестничный марш собраны по отдельности, осталось только покрыть их и детали лаком.

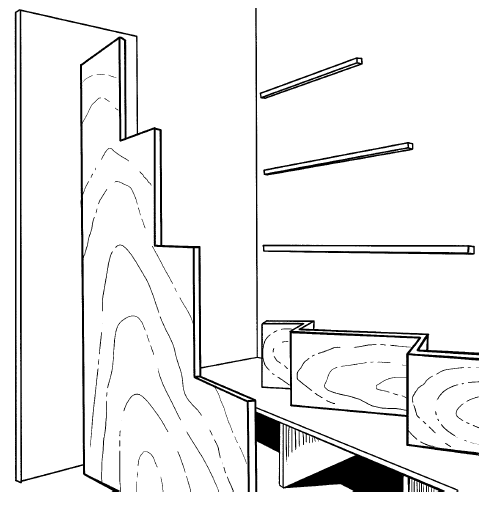

Собранные узлы и отдельные детали сначала нужно отшлифовать, а затем покрыть двумя или тремя слоями акрилового лака. После того как лак полностью высохнет, можно приступать монтажу ступенчатой стенки (рис. 50).

Рис. 50. Монтаж основания и лестничного марша

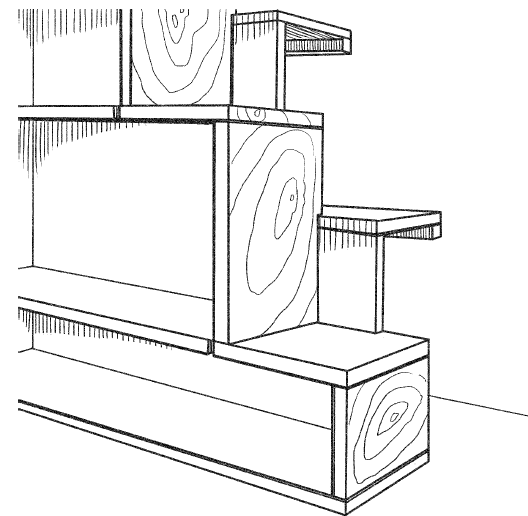

Сначала последовательно скрепляются шурупами узлы и детали. Затем монтаж завершается установкой ступеней (рис. 51). На основание ставится ступенчатая стенка и фиксируется ступенями – верхней (№ 9) и нижней (№ 8). Боковая стенка (№ 2) крепится к крышке основания, ступенчатой стенке и верхней площадке. Далее полки (№ 14, 15 и 16) приворачиваются к боковой стенке (№ 2) и к ступенчатой стенке изнутри. После этого полки (№ 10, 11, 12 и 13) устанавливаются на бруски-полкодержатели. Лестничный марш ставится на место и крепится к боковой и ступенчатой стенкам. Полки (№ 14, 15 и 16) дополнительно скрепляются снизу со ступенями лестничного марша с помощью металлических полосок на шурупах. Чтобы эти стяжки были невидимыми, их нужно утопить в пазы. Потом устанавливаются оставшиеся ступени (№ 8), монтируются передние стенки основания (№ 3) и нижняя ступень крепится к основанию. В конце монтируются перила.

Рис. 51. Установка ступеней
В завершение монтируются выдвижные ящики. Каждый ящик состоит из попарно одинаковых стенок, которые соединяются шурупами. К этому коробу прикручивается дно, к которому, в свою очередь, крепятся мебельные ролики для того, чтобы ящик можно было выдвигать. Лицевая панель с выбранным в ней отверстием-ручкой приворачивается шурупами к передней стенке изнутри ящика (рис. 52). Готовые ящики вставляются в стенку.

Рис. 52. Монтаж выдвижного ящика
Готовую ступенчатую стенку можно украсить лицевой фурнитурой и вместо окрашивания оклеить стенку с полками и ящиками пленкой, которая по рисунку сочетается с общим дизайном помещения.
