Устройство дымовых труб

Заключительный, сложный и не менее важный этап строительства банной печи — это сооружение дымовой трубы (рис. 6.7–6.9).

Трубы в печах служат не только для отвода дыма, но и для образования тяги. Чтобы каналы труб меньше засорялись сажей и обеспечивали хорошую тягу, они должны иметь очень гладкие стенки.

В разных печах применяется довольно много видов труб: насадные, коренные, а также стенные каналы или дымоходы. Насадные трубы (именно такие в большинстве своем употребляются в индивидуальных банях) служат продолжением печи. Их кладут на ее перекрытие. Такие трубы ставят не прямо на печную кладку, а на железобетонную плиту, хорошо армированную, толщиной не менее 5 см, чтобы обеспечить более устойчивую опору. Плита позволяет при необходимости поочередно разбирать стенки печи, не нарушая трубы.

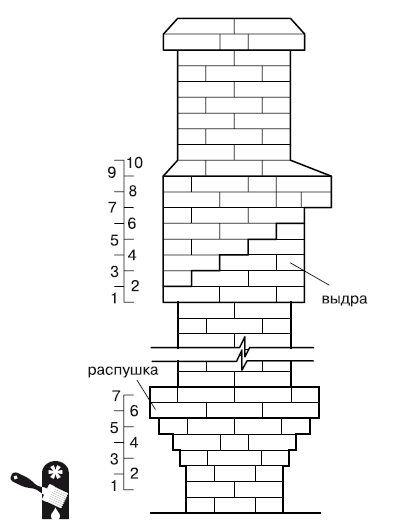

^{Рис. 6.7. Печная труба}

Диаметр внутренних каналов труб из любого материала должен быть не менее 200 см². Их устраивают строго вертикальными. Кирпичная труба должна иметь сечение не менее 14 ? 14 см, то есть в полкирпича. Каналы труб меньшего сечения быстро зарастают сажей и начинают дымить.

Трубы выкладывают на разных растворах: глиняных, известковых, известково-цементных (сложных) или цементных. Толщина швов должна быть не больше 1 см. Если на чердаке трубы обычно выкладывают на глиняном растворе, то выше крыши их следует устраивать на более прочном, лучше сложном или цементном растворах, чтобы трубы не разрушались от атмосферных осадков (это часто приводит к пожару) и не требовали систематического ремонта. Швы кладки всегда заполняют, не оставляя пустот. Чтобы обеспечить противопожарную безопасность, трубы оштукатуривают или облицовывают. Это дополнительно утепляет их и сводит к минимуму образование конденсата.

Иногда вместо кирпичных применяют асбестоцементные, керамические и стальные трубы. Они прочны, легки и не имеют швов. Гладкие внутренние стенки труб улучшают тягу.

Прежде чем приступить к кладке трубы, изучим ее составные части.

В качестве примера рассмотрим насадную трубу. Она устанавливается на перекрыше печи, которую на два-три и более ряда не доводят до междуэтажного перекрытия. Можно закрепить трубу и на шейке печи, на так называемой шейке распушки. В шейке печи обычно ставят вьюшку.

При подходе к междуэтажному перекрытию над шейкой кладку расширяют. Таким образом создают разделку или распушку, толщина которой считая от «дыма» — от 30 до 40 см. Ее выкладывают в несколько рядов кирпича по высоте. Выше распушки по чердачному пространству проходит стояк, то есть ровная часть трубы, доведенная до кровли.

Над кровлей выкладывают головку трубы, после чего делают вторую распушку, называемую выдрой. Она обычно нависает над кровлей на 10 см по четырем сторонам. Это мешает дождевой и снеговой воде стекать на крышу. В противном случае вода будет беспрепятственно стекать вниз, разрушая стояк и заливая чердак бани.

Поверх выдры кладут вторую головку трубы такого же сечения, как и стояк. Наконец, кладку расширяют, в результате чего получается оголовок. Чтобы защитить трубу от разрушения, над ней желательно установить колпак из кровельной стали. Он, кроме всего прочего, также улучшает тягу в печах.

Все части головки трубы, которые выступают над кровлей, покрывают кровельной сталью или цементным раствором с уклоном для стекания воды. Лучше всего оштукатурить головку цементно-известковым или цементным раствором, после чего побелить известью. В таком случае она прослужит долго, ее не придется перекладывать раз в несколько лет.

Как уже говорилось ранее, ширина каналов дымоходов бывает разной, поэтому класть распушку и выдру приходится по-разному, но в любом случае тщательно перевязывая швы. Приведем пример кладки распушки и выдры с каналами разного сечения (см. рис. 6.8, 6.9).

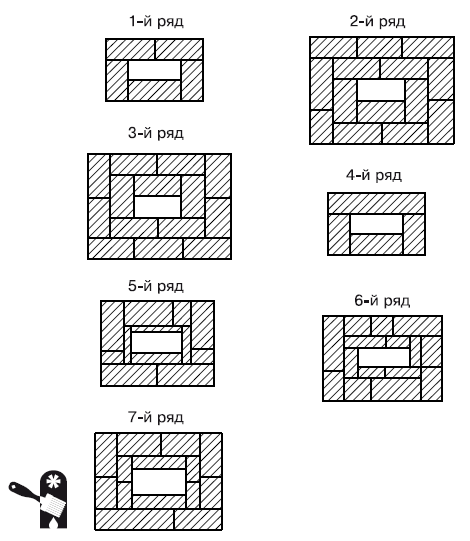

^{Рис. 6.8. Выполнение распушки кирпичной трубы}

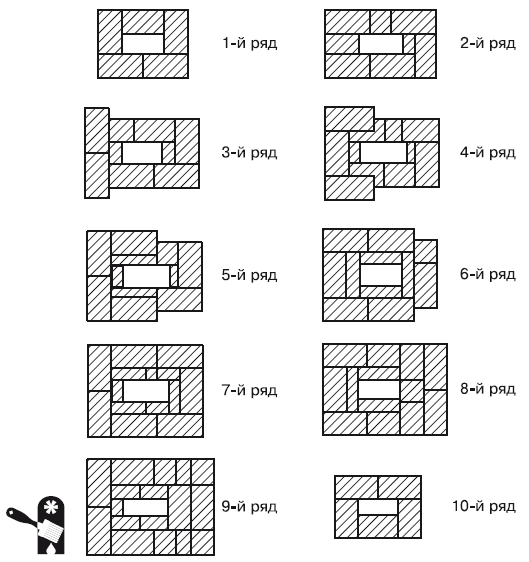

^{Рис. 6.9. Выполнение выдры кирпичной трубы}

Допустим, мы имеем дымовой канал 14 ? 26 см, толщина стенок которого составляет 26 см. Если толщина швов меньше, размеры канала могут быть уменьшены на 1 см.

Кладка распушки и выдры рассчитывается так, чтобы по длине и ширине по каждому ряду они увеличивались на четверть кирпича (на 6–7 см).

Первый ряд — шейка печи. Ее выполняют из пяти кирпичей, размеры дымового канала составят 14 ? 26 см, наружные стороны — 31 ? 38 см.

Второй ряд — начало распушки. Наружные размеры составят 59 ? 45 см. Чтобы их получить, в кладку нужно добавить четверки и половинки кирпича. Для ограничения размеров канала внутри распушки в кладку вставляют пластинки из колотого кирпича толщиной 3–4 см. Таким образом, размер дымового канала распушки не изменяется.

Третий ряд распушки должен иметь размеры 65 ? 51 см. Теперь внутрь кладки вставляют пластинки кирпича толщиной уже около 6 см.

Четвертый ряд имеет размеры 71 ? 57 см. Внутри распушки нужно вставить кирпичи толщиной 9–10 см.

Пятый ряд состоит полностью из целого кирпича.

Шестой ряд кладется так же, как и пятый, со строгим соблюдением перевязки швов. Если высоту распушки нужно увеличить, пятый и шестой ряды чередуются.

С седьмого ряда начинается кладка стояка трубы в пять кирпичей, который доводят на один-два ряда выше уровня кровли. Далее на стояке возводят выдру, не забывая при этом тщательно перевязывать швы.

Кладку выдры делают в девять рядов, каждый из которых выступает на четверть кирпича вперед. Внутри нее, около дымового канала, вставляют кирпичные пластинки такой толщины, чтобы они сохраняли размеры канала постоянными.

В заключение напомню, что любые печные трубы необходимо осматривать несколько раз в год и в случае обнаружения дефектов сразу же их устранять.
